Beskrivelse
Husk at clip selges separat.
Behold takhøyden.
Behold avkoblingen.
En kraftig innfellingsbrakett som plasserer ProSilence Clip mellom eksisterende takbjelker. Resultatet er en effektivt avkoblet himling med bare ca. 5 mm nedbygging før platelag – mot rundt 35 mm når clipen monteres direkte under bjelkelaget.
Fullverdig rom-i-rom-prinsipp uten unødvendig nedforing
Ceiling Joist Hanger gjør det mulig å integrere ProSilence Clip og stålprofilen i selve bjelkelaget. Du beholder mer av takhøyden, samtidig som den nye himlingen fortsatt avkobles mekanisk fra eksisterende konstruksjon.
Kun ca. 5 mm
Clip og profil felles inn mellom de eksisterende bjelkene.
3 mm stål
Kraftig brakett utviklet for tunge himlingskonstruksjoner.
Sett med skruer
Fire treskruer og tre maskinskruer følger med.
ProSilence Clip
Utviklet for ProSilence Clip og tilpasset stålprofil.
Rundt 30 mm mer takhøyde – i hele rommet
Ved tradisjonell montering plasseres ProSilence Clip og stålprofil under bjelkene. Ceiling Joist Hanger flytter avkoblingspunktet opp mellom bjelkene, slik at bare en minimal del av systemet bygger ned i rommet.
Clip og profil monteres under eksisterende takbjelker.
Avkoblingen felles inn mellom bjelkene og bevarer romhøyden.
ProSilence Clip integrert i bjelkelaget
Braketten festes direkte på siden av standard trebjelker, typisk 48 × 198 mm eller tilsvarende. ProSilence Clip monteres i braketten med de medfølgende maskinskruene og bærer deretter den tilpassede ProSilence-stålprofilen og de nye platelagene.

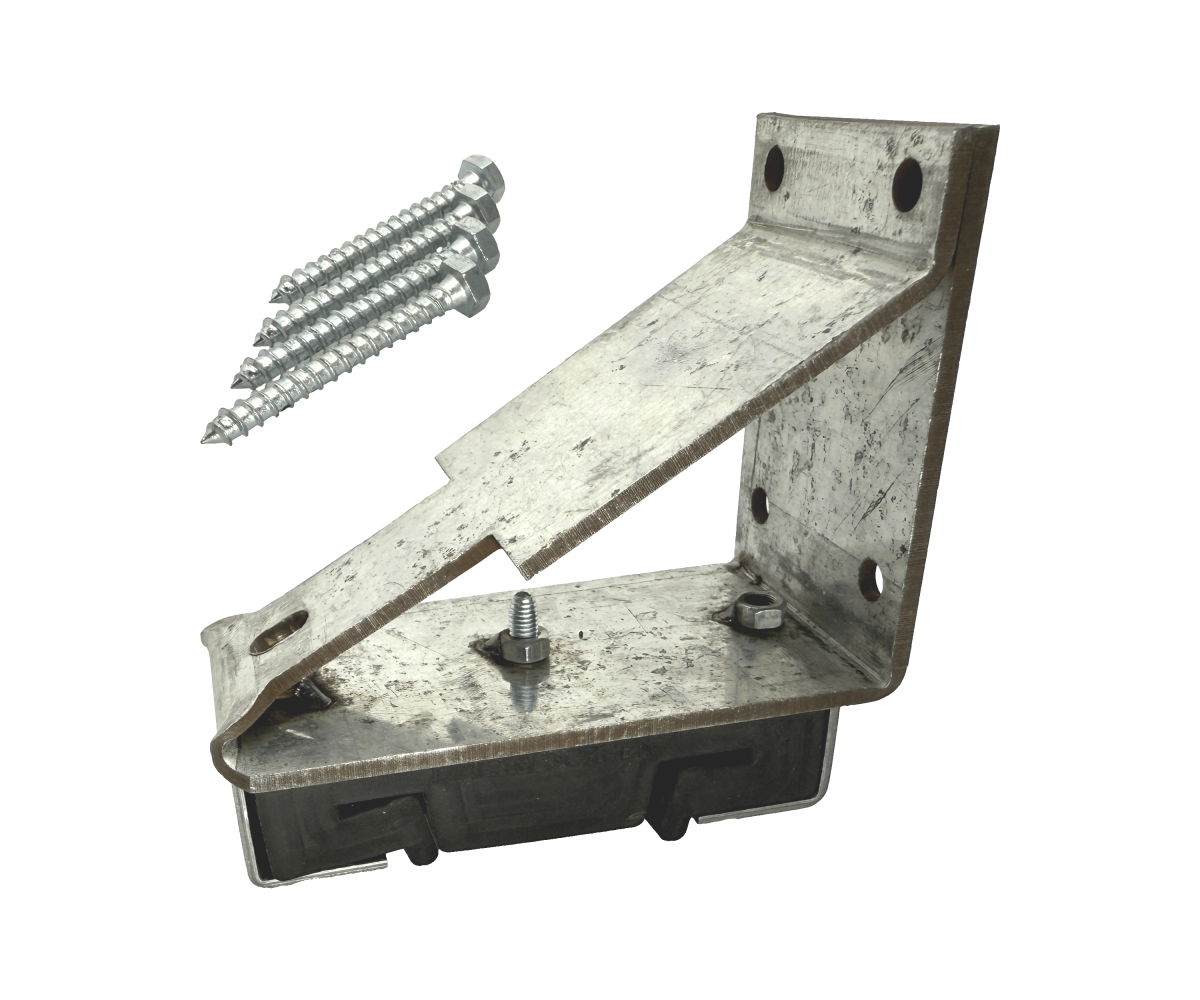

Produktbildet viser Ceiling Joist Hanger med ProSilence Clip. Clip og stålprofil kjøpes separat. Den innfelte oppbygningen gir omtrent 5 mm nedbygging før platelag, mot rundt 35 mm ved direkte clipmontering i det beskrevne eksempelet.
Fire komponenter. Én kompakt himling.
Joist Hangeren er selve innfellingspunktet. Den akustiske ytelsen oppstår når braketten brukes sammen med riktig ProSilence Clip, stålprofil, tunge platelag og korrekt lufttetting.
Joist Hanger
Feller avkoblingspunktet inn mellom trebjelkene.
ProSilence Clip
Reduserer den mekaniske forbindelsen mot bygget.
Furring Channel
Fordeler lasten og bærer de nye platelagene.
Tunge platelag
Fibergips og demping bygger masse og reduserer resonanser.
Direkte innfesting i eksisterende trebjelkelag
Løsningen er beregnet for tradisjonelle bjelkelag med standard trebjelker. Braketten skrus til siden av bjelken, før ProSilence Clip og stålprofil monteres i riktig høyde.
Plasser braketten
Still inn høyden slik at stålprofilen ender riktig i forhold til bjelkelaget.
Fest til bjelken
Bruk de fire medfølgende, kraftige treskruene i friskt treverk.
Monter clipen
ProSilence Clip festes til braketten med de tre medfølgende maskinskruene.
Monter himlingen
Sett inn ProSilence-profilen og monter anbefalt isolasjon og platelag.
Kontroller alltid tilstanden og dimensjonen på eksisterende bjelkelag. Endelig antall braketter, senteravstand og tillatt systemlast må tilpasses platemasse, spenn, punktlaster, innfesting og den aktuelle konstruksjonen.
Komplett innfestingssett for én hanger
Alle skruene som trengs for å feste braketten til trebjelken og ProSilence Clip til braketten er inkludert. Selve ProSilence Clip og stålprofil kjøpes separat.
Ceiling Joist Hanger
Kraftig brakett produsert i 3 mm stål.
Kraftige treskruer
For innfesting av braketten til bjelkelaget.
Maskinskruer
For sikker montering av ProSilence Clip.
Kombiner innfelt himling med innfelt gulv
Har rommet trebjelkelag både i gulv og himling, kan Ceiling Joist Hanger kombineres med ProSilence Floor Joist Bracket. Da kan både gulv- og himlingsavkoblingen integreres i bjelkelagene, med minimalt samlet tap av romhøyde.

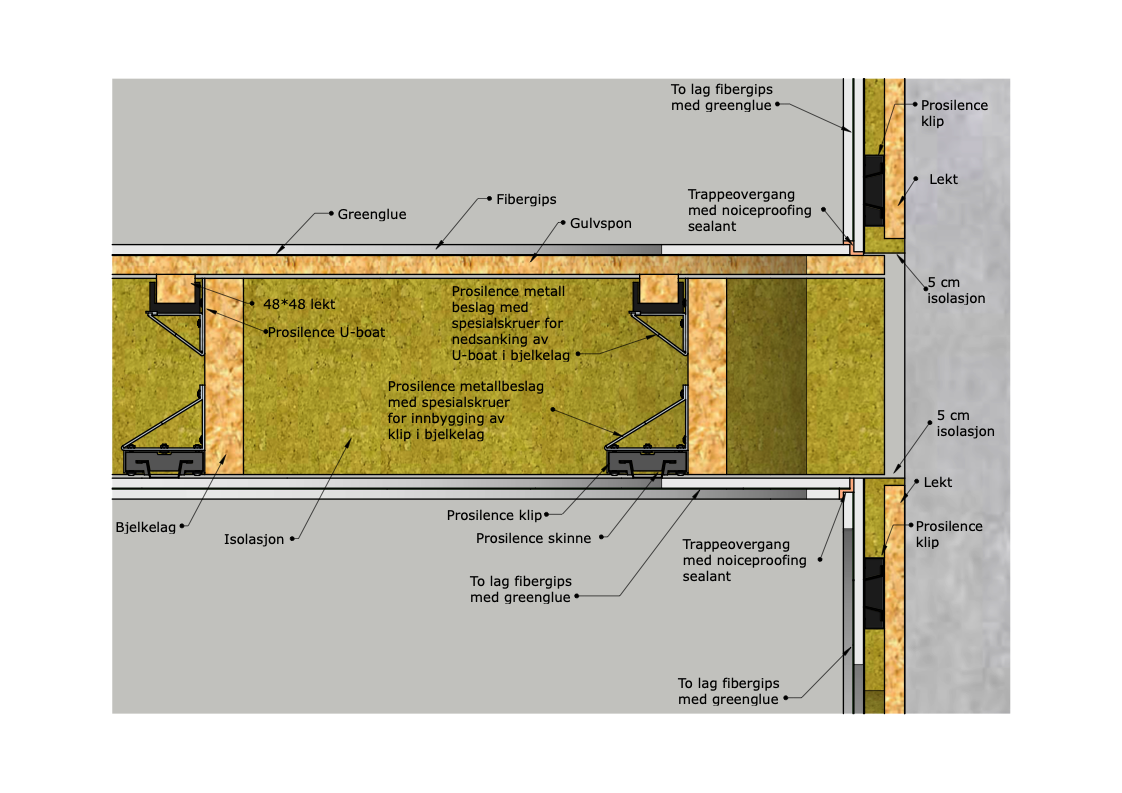

Illustrasjonen viser Ceiling Joist Hanger i himlingen kombinert med Floor Joist Bracket i gulvet. Tunge platelag, viskoelastisk demping, isolasjon og lufttetting må inngå i den komplette prosjekterte konstruksjonen.
Planlegg hele systemet før monteringen starter
Antall hangere, cliptype, profilavstand, platelag, eksisterende bjelkelag og øvrig oppbygning påvirker både belastning, byggehøyde og lydisolasjon. Bruk AutoCalc eller kontakt oss for hjelp med konstruksjonen.
