PROFESJONELL LYDISOLASJON

Hold kinolyden inne.
Resten av huset stille.

DreamScreen ProSilence er et komplett system for lydisolering av
hjemmekino, studio og musikkrom – utviklet for rom der
kraftige subwoofere, høye lydtrykk og strukturlyd stiller langt større
krav enn vanlig romlyd.

DOKUMENTERT I FERDIG BYGG

Lydisolasjon som kan måles

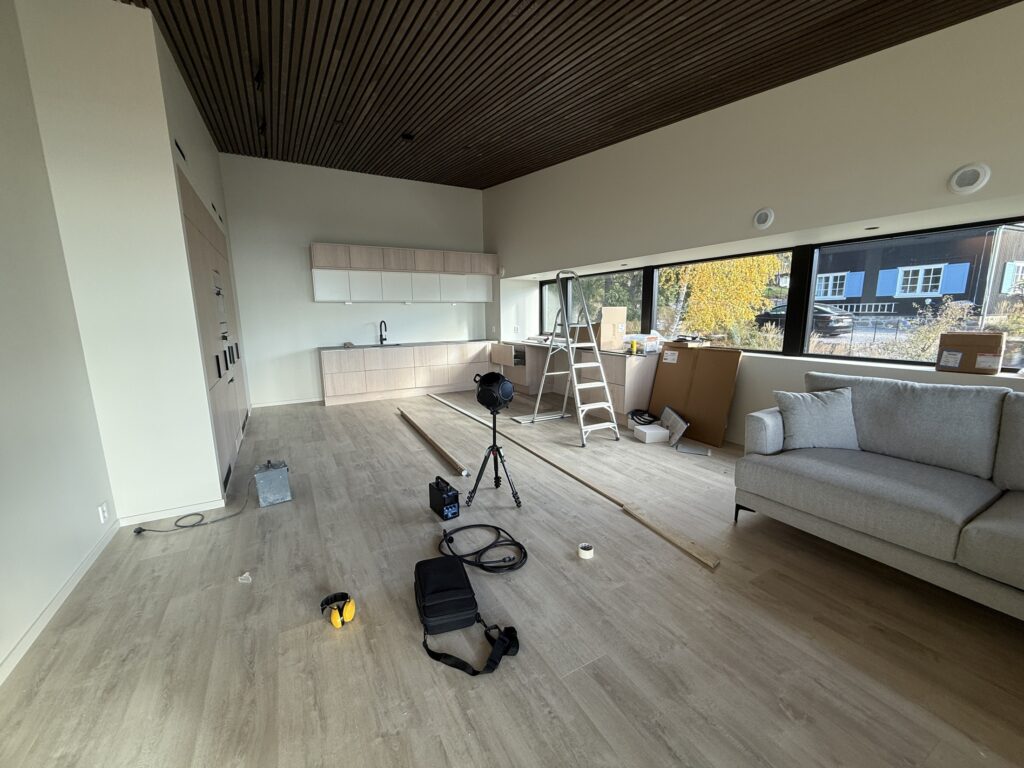

I et komplett boligprosjekt i Holmenkollen ble ProSilence brukt som en del av
lydisolasjonskonstruksjonen. Målinger i ferdig bygg dokumenterte svært høy
ytelse for både luftlyd og trinnlyd.

67 dB
R’w
luftlydisolasjon
72 dB
DnT,w
luftlydisolasjon
47 dB
L’n,w
trinnlydnivå
LYDKLASSE A – NS 8175:2023

PROSILENCE

Profesjonell lydisolering gjort enklere

God lydisolasjon handler om langt mer enn å legge på flere lag gips.
I hjemmekino og studio må selve konstruksjonen hindres i å overføre
vibrasjoner og lavfrekvent energi videre til resten av bygget.

PRINSIPPET

Tre elementer. Ett komplett system.

Effektiv lydisolasjon oppstår når avkobling, masse og demping arbeider
sammen – og hele konstruksjonen samtidig utføres lufttett.

01

Avkobling

ProSilence Clips og U-Boats reduserer den mekaniske forbindelsen mellom
det lydisolerte rommet og resten av bygget.

02

Masse

Tunge platelag, typisk fibergips, gjør konstruksjonen vanskeligere å
sette i bevegelse og bidrar til høy lydisolasjon.

03

Demping

Viskoelastisk demping mellom platelag reduserer resonanser, mens grundig
tetting hindrer lydlekkasjer.

DER UTFORDRINGEN ER STØRST

Bass er ikke bare lyd i luften.
Den setter selve bygget i bevegelse.

ProSilence FluxCore er utviklet med en flerdensitets elastisk konstruksjon
der ulike materialstivheter arbeider sammen. Målet er lav mekanisk kobling
og god kontroll på lavfrekvent energi, samtidig som systemet har nødvendig
bæreevne for tunge vegg- og himlingskonstruksjoner.

BRUKSOMRÅDER

For rom der lydnivået faktisk betyr noe

Hjemmekino

Flere subwoofere, høy dynamikk og LFE ved svært lave frekvenser gjør
hjemmekino til en av de mest krevende oppgavene innen lydisolasjon.

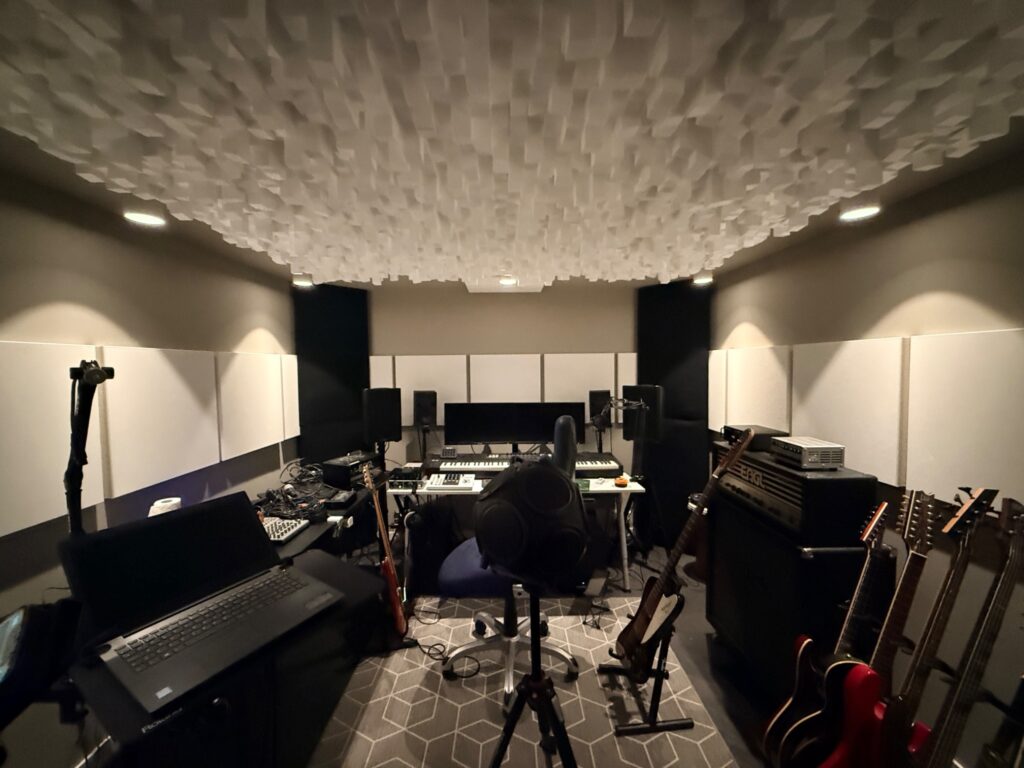

Studio

Kontrollrom og produksjonsstudio trenger både lavt støygulv og kontroll
på hvor mye lyd som slipper inn og ut av rommet.

Musikkrom

Trommer, bass og andre instrumenter kan generere betydelig strukturlyd.
Mekanisk avkobling gir langt bedre kontroll.

PROFESJONELL REFERANSE

Universal Music valgte ProSilence

Når lyd er selve arbeidsverktøyet, stilles det høye krav til både
lydisolasjon og kontroll på lydsmitte mellom rom. ProSilence er benyttet
i studiofasiliteter hos Universal Music Norway – et godt eksempel på at
systemet er like relevant for profesjonelle lydmiljøer som for
ambisiøse hjemmekinoer.

Fra hjemmekino til profesjonelle studioer

De samme grunnprinsippene gjelder: høy masse, effektiv demping,
lufttetthet og mekanisk avkobling av konstruksjonen. Forskjellen ligger
i rommets krav, konstruksjon og ønsket nivå på lydisolasjonen.

SYSTEMOPPBYGGING

Fra plassbesparende avkobling til komplett rom-i-rom

ProSilence kan brukes både i eksisterende rom der hver centimeter teller,
og som fundamentet i en komplett rom-i-rom-konstruksjon.

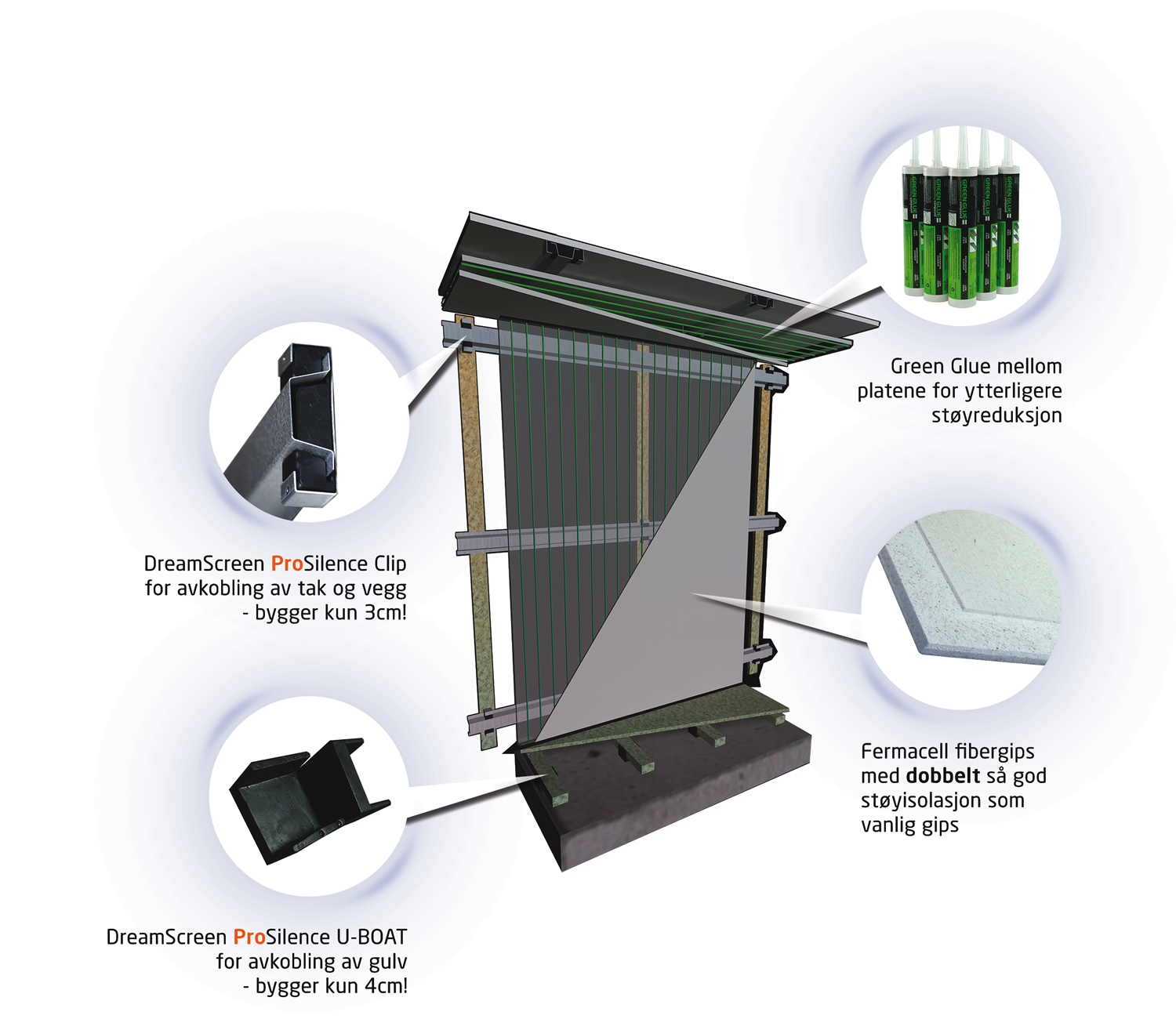

ProSilence plassbesparende installasjon

LØSNING 1

Plassbesparende vegg og himling

ProSilence Clips festes til eksisterende konstruksjon og bærer
stålprofilene som platelagene monteres på. Dermed brytes den direkte
mekaniske forbindelsen mellom den nye flaten og bygget bak – uten å måtte
bygge en komplett separat innervegg.

LØSNING 2

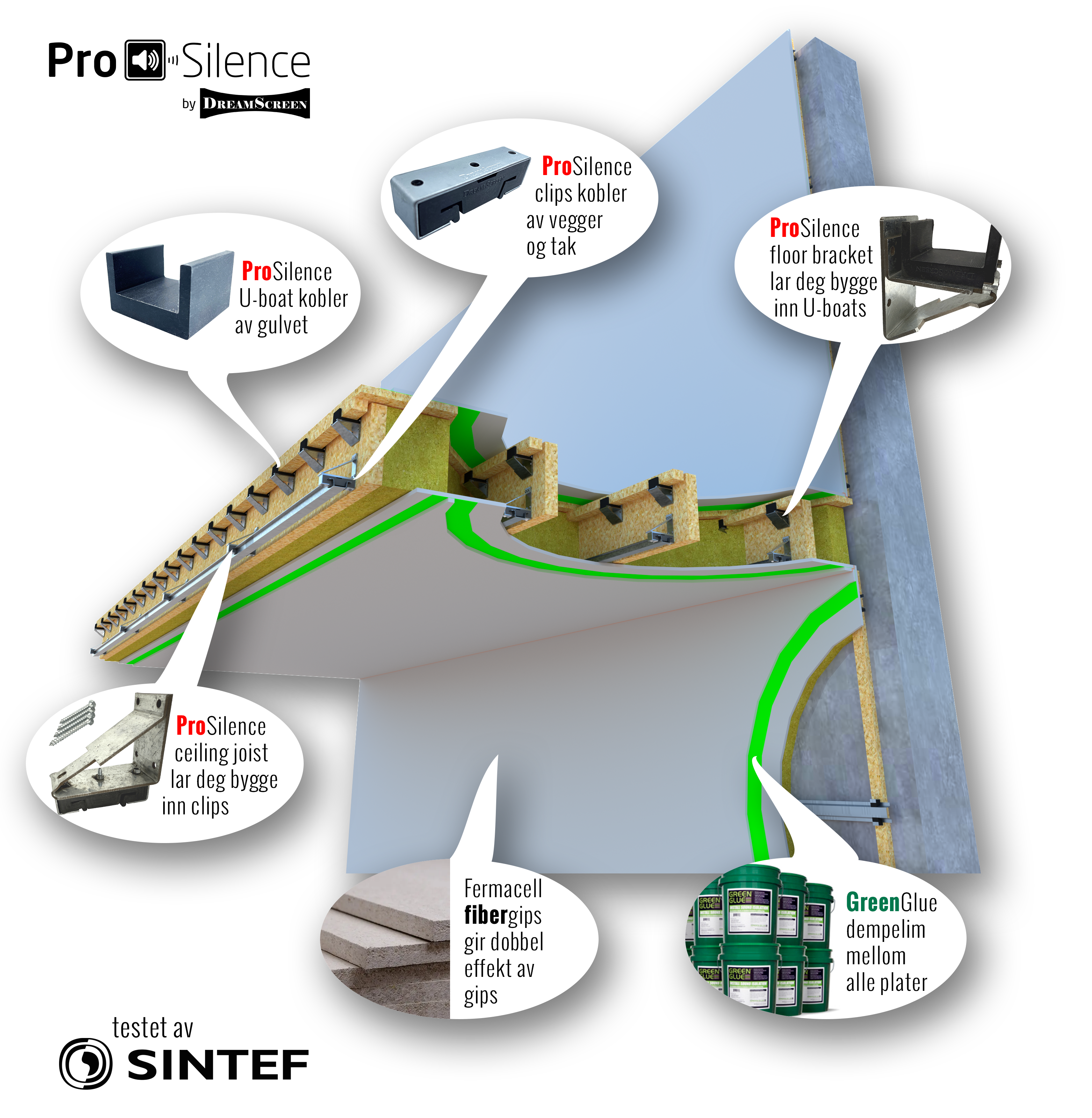

Komplett rom-i-rom

Når kravene er høyest kombineres avkoblede vegger og himling med
flytende gulv på ProSilence U-Boats. Tunge platelag, dempemasse,
isolasjon, lufttetting, ventilasjon og korrekt lyddør kompletterer
konstruksjonen.

ProSilence komplett rom-i-rom konstruksjon

MONTERINGSGUIDE

Bygg en bedre lydisolert vegg – steg for steg

ProSilence-systemet kan monteres både av nevenyttige selvbyggere og
profesjonelle håndverkere. Følg de fem videoguidene i riktig rekkefølge,
så ser du hele oppbygningen fra stenderverk til ferdig platekledning.

1 · KOM I GANG

Materialer og verktøy

Vi går gjennom materialene og verktøyene du trenger før monteringen starter.

2 · GRUNNKONSTRUKSJON

Oppbygning av stenderverk

Innmåling og oppbygning av stenderverket før lydisoleringssystemet monteres.

3 · FRIKOBLING

Montering av FluxCore Clip

FluxCore Clip monteres på stenderverket for å frikoble platekledningen
fra den bærende konstruksjonen.

4 · FØRSTE PLATELAG

Isolasjon og første lag fibergips

Stenderverket isoleres før første lag fibergips monteres.

5 · ANDRE PLATELAG

FluxCore Compound og andre lag fibergips

FluxCore Compound påføres mellom platelagene før det andre laget
fibergips monteres.

NORSK UTVIKLING

Utviklet med byggteknisk kompetanse

Eivind Lygren siv.ing bygg

Eivind Lygren

Sivilingeniør bygg

ProSilence er utviklet med fokus på akustisk ytelse, mekanisk bæreevne
og praktisk installasjon. Systemet er gjennom flere generasjoner utviklet,
målt og testet både i laboratorium og ferdige byggeprosjekter.

AVshop er Sentralt Godkjent av Direktoratet for Byggkvalitet.


Les teknisk dokumentasjon

HELHETEN AVGJØR

Lydisolasjonen er aldri bedre enn det svakeste leddet

Clips alene kan ikke kompensere for en dårlig dør, åpne gjennomføringer
eller en ventilasjonskanal som kobler rommene direkte sammen. Hele rommet
må behandles som én konstruksjon.

  • Vegger og himling:
    mekanisk avkobling reduserer overføring av vibrasjoner.
  • Gulv:
    ProSilence U-Boats kan benyttes under en flytende gulvkonstruksjon.
  • Platelag:
    vi anbefaler normalt tunge platelag, typisk to lag fibergips.
  • Dempemasse:
    viskoelastisk demping mellom platelag reduserer resonanser.
  • Isolasjon:
    hulrom fylles med egnet absorberende isolasjonsmateriale.
  • Lufttetting:
    skjøter, kanter og gjennomføringer må utføres nøye.
  • Ventilasjon:
    luftutskiftningen må løses uten å lage en lydmessig kortslutning.
  • Lyddør:
    døren er ofte ett av de svakeste punktene og må dimensjoneres i forhold
    til resten av rommet.

ERFARINGER

Dette sier kundene

“God lyddemping både oppover og til siden. Selv kona er fornøyd!”

Birger O.

“Fungerer supert, enkelt å montere. Film på full guffe mens barna sover!”

Christian Andresen

“Brukte systemet på min hjemmekino – enorm forskjell på bassdemping!”

ProSilence-kunde

“Kontrabassist i kjellerstudio – kona over merker knapt noe.”

Roger W.

“Nabo trodde vi hadde vært bortreist i ukesvis!”

Rolf M.

“Rommet er blitt magisk, lydtekniker-bror ble blåst av banen!”

Rudi Placht

PROSJEKTERING

Bygger du en seriøs hjemmekino eller et studio?

De beste resultatene oppnås når lydisolasjonen planlegges før rommet
bygges. Vi kan hjelpe med konstruksjonsvalg, dimensjonering,
materialberegning og prosjektering.

AUTOCALC

Beregn materialene til rommet

Legg inn rommets dimensjoner og beregn riktig mengde
ProSilence-komponenter og øvrige materialer til konstruksjonen.

Lengde (m)
Bredde (m)
Høyde (m)
Gulv Tak Vegg 1 (front)
Vegg 2 (bak) Vegg 3 (venstre) Vegg 4 (høyre)
Kategori Tittel Pris Antall per m^2 Bilde Antall i ordre Totalpris

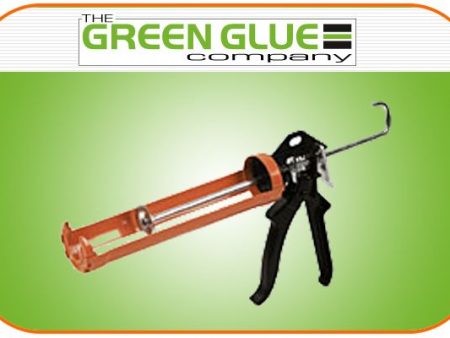

Rom-i-rom avkobling Greenglue Applikatorpistol for pails 3 499,- inkl. mva 0,00001
Flater
Gulv () TOTAL FLATE (m^2):

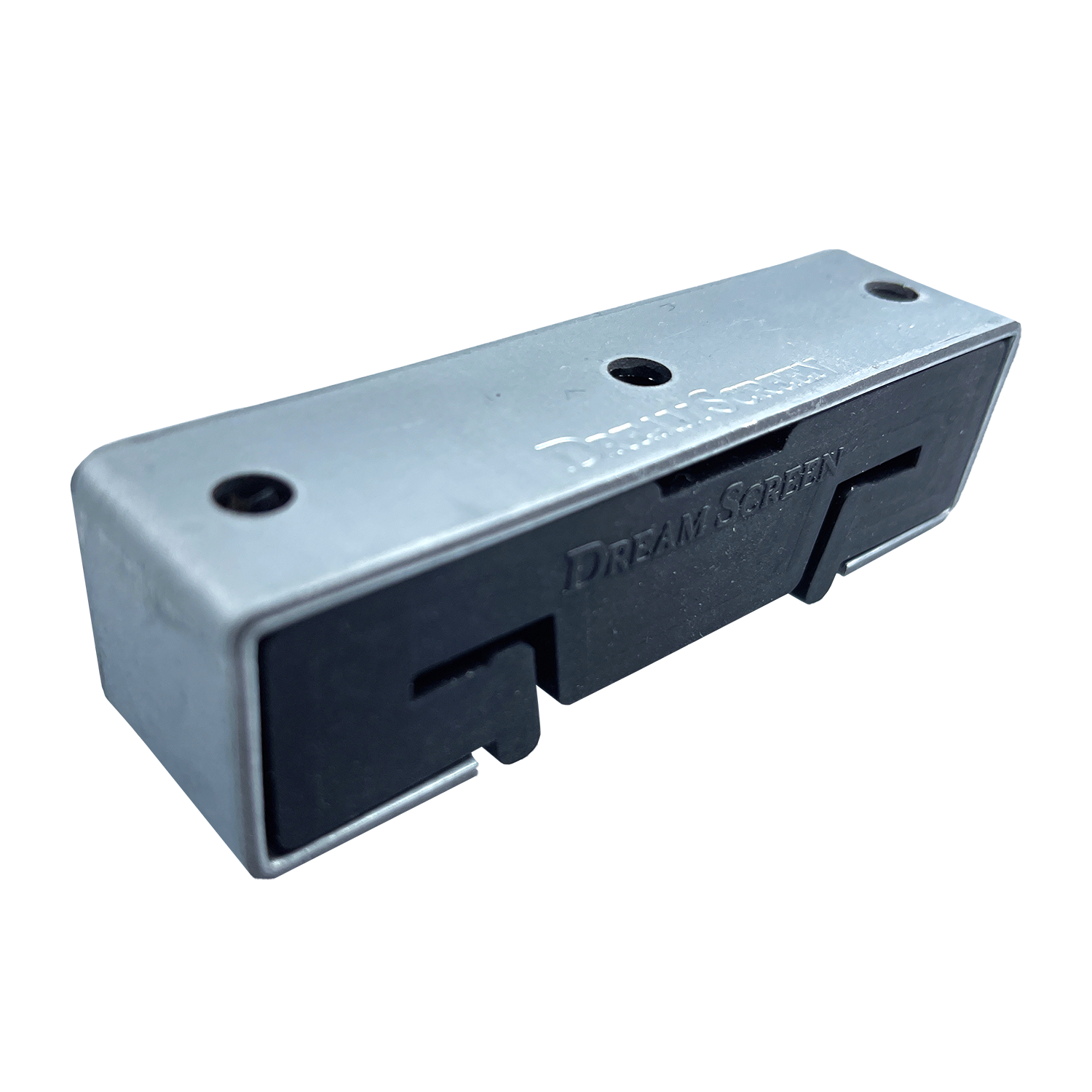

Rom-i-rom avkobling DreamScreen ProSilence FluxCore Clip for avkobling / lydisolasjon av vegg og tak 109,- inkl. mva 2,3
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):
Ventilasjon DREAMSCREEN CINEVENT WALL AND CEILING 350 BALANSERT VENTILASJON MED VARMEGJENVINNING OG HEPA 24 999,- inkl. mva 0,00001
Flater
Gulv () TOTAL FLATE (m^2):

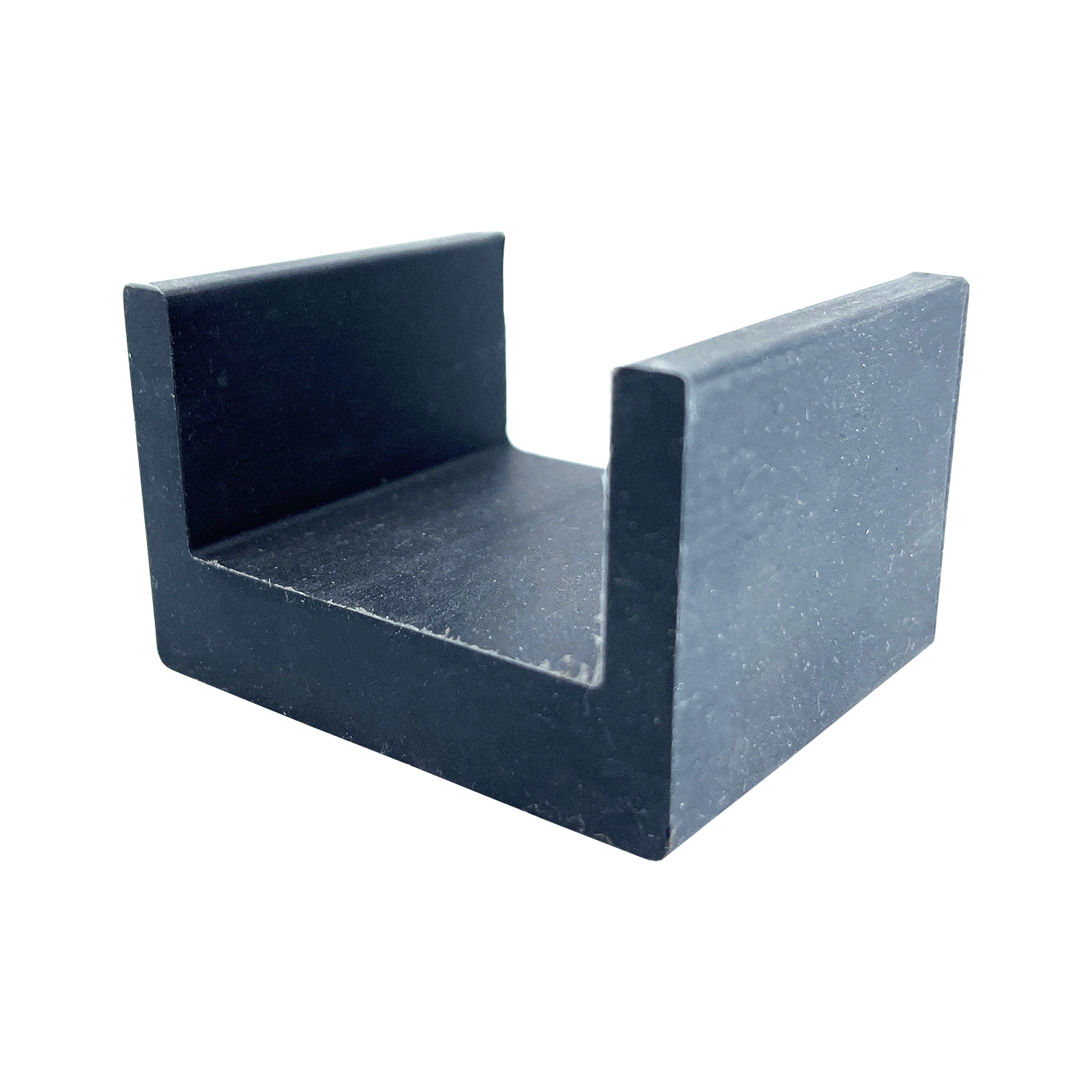

Rom-i-rom avkobling DreamScreen ProSilence U-boat Silica Gel Stud Floater RED series 89,- inkl. mva 7
Flater
Gulv () TOTAL FLATE (m^2):

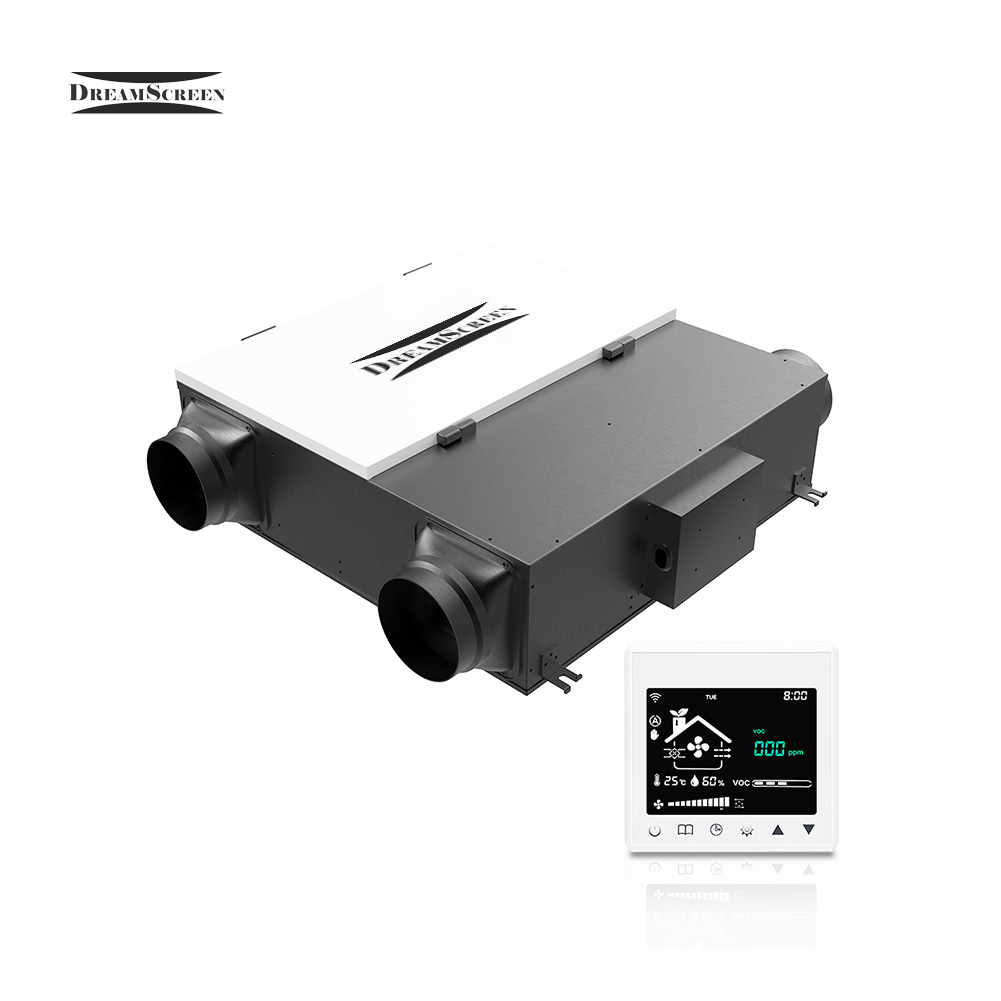

Ventilasjon DREAMSCREEN CINEVENT WALL AND CEILING 150 BALANSERT VENTILASJON MED VARMEGJENVINNING OG HEPA 14 999,- inkl. mva 0,00001
Flater
Gulv () TOTAL FLATE (m^2):

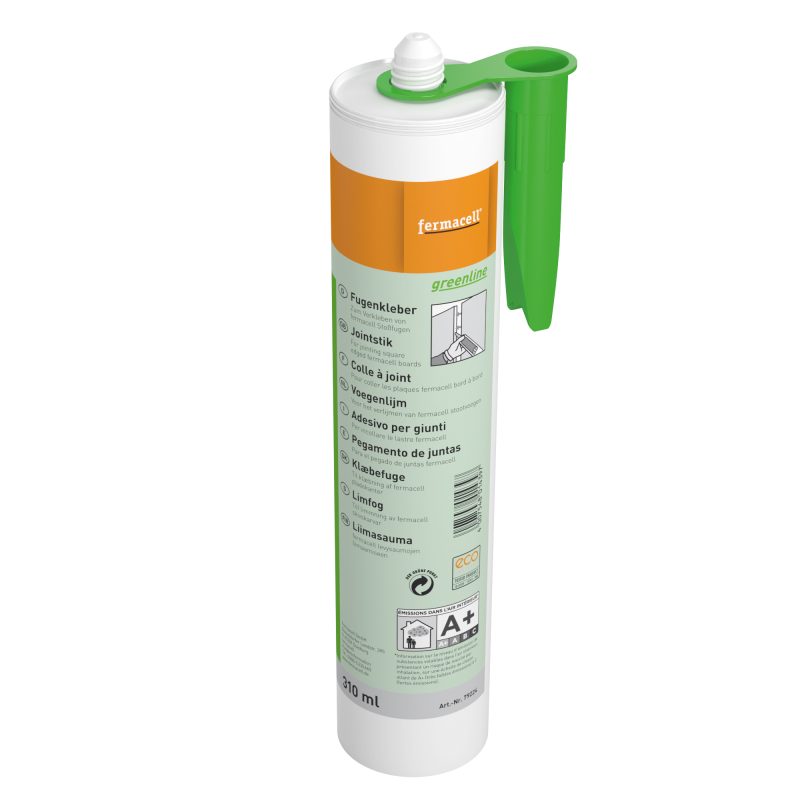

Rom-i-rom avkobling Hunton Fermacell Greenline lim for fibergips uten sparkelkant 310ml 799,- inkl. mva 0,05
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):

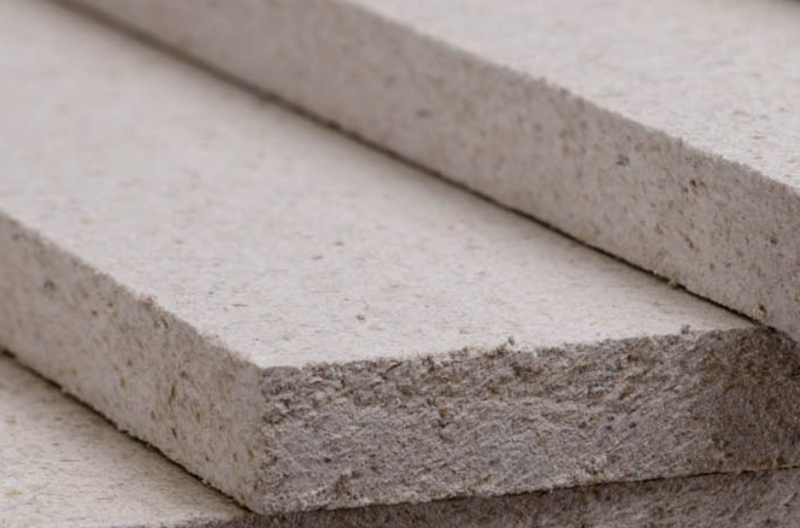

Rom-i-rom avkobling Hunton Fermacell fibergips 600x2400x12,5mm uten sparkelkanter 449,- inkl. mva 1,4
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):

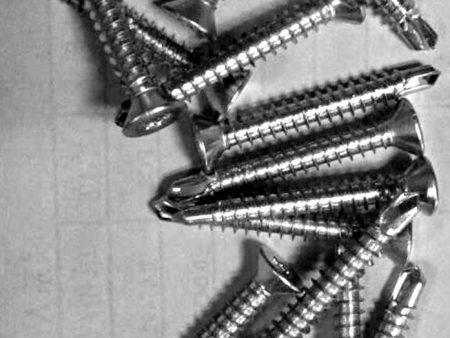

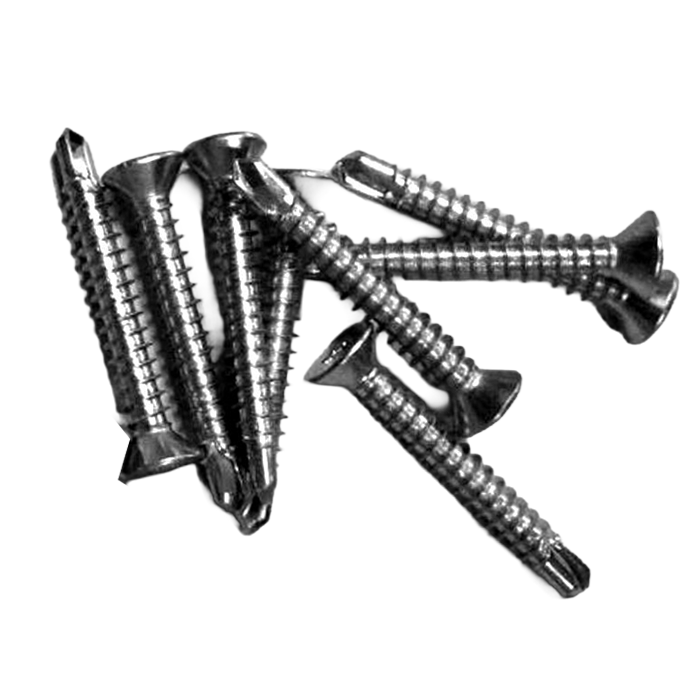

Rom-i-rom avkobling DreamScreen ProSilence 32mm Self Drilling Screw with TORX 100stk 199,- inkl. mva 0,001
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):

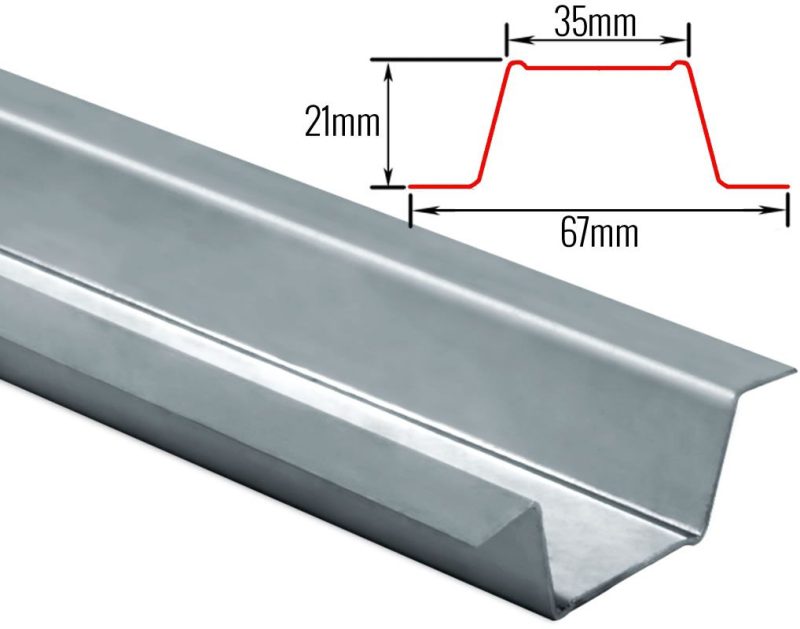

Rom-i-rom avkobling DreamScreen ProSilence Furring Channel for Wall and Ceiling Detachment 2m 199,- inkl. mva 1,2
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):
Rom-i-rom avkobling Hunton Fermacell rissekniv for fibergips 449,- inkl. mva 0,00001
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):
Rom-i-rom avkobling Greenglue Lydisoleringmasse Pail (bøtte) 18,9l 7 999,- inkl. mva 0,04
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):
Rom-i-rom avkobling Greenglue Applikatorpistol for 830ml tuber 1 499,- inkl. mva 0,00001
Flater
Gulv () TOTAL FLATE (m^2):
Rom-i-rom avkobling Greenglue Noiseproofing Sealant Tube 830ml 499,- inkl. mva 0,1
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Vegg 4 () Tak () TOTAL FLATE (m^2):

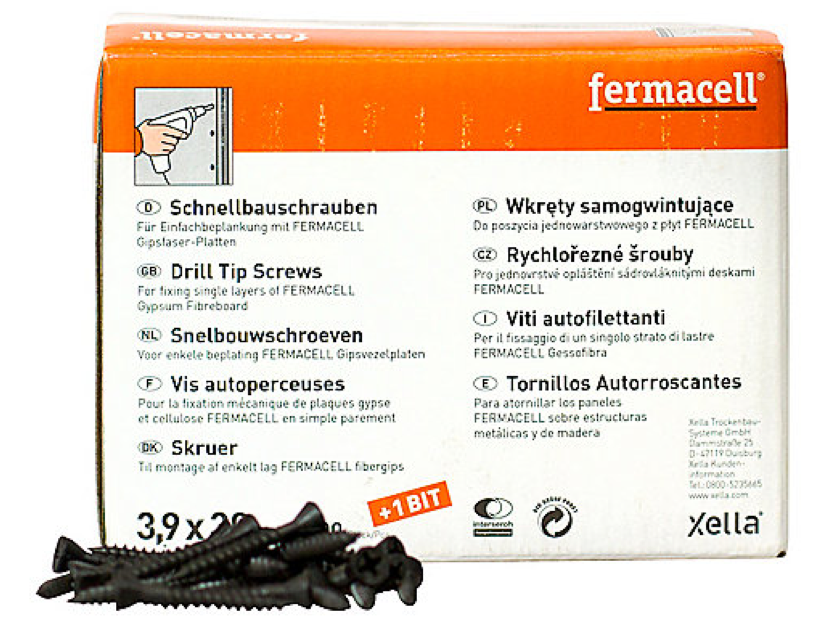

Rom-i-rom avkobling Hunton Fermacell skruer til fibergips 3,9x30mm for tre- eller stålstendre 1000stk 849,- inkl. mva 0,02
Flater
Vegg 1 () Vegg 2 () Vegg 3 () Tak () TOTAL FLATE (m^2):
Lyddører Daloc T34 43dB Lyddør SPESIALKONFIGURERT
