Beskrivelse
Husk at U-boat avkobler selges separat.
Floor Joist Bracket
Fell gulvavkoblingen inn mellom bjelkene.
DreamScreen ProSilence Floor Joist Bracket er en stålbrakett for innfelt montering av ProSilence U-Boats i et eksisterende trebjelkelag. Den lar deg etablere et avkoblet gulv med mindre ekstra byggehøyde enn når et nytt opplegg plasseres over bjelkelaget.

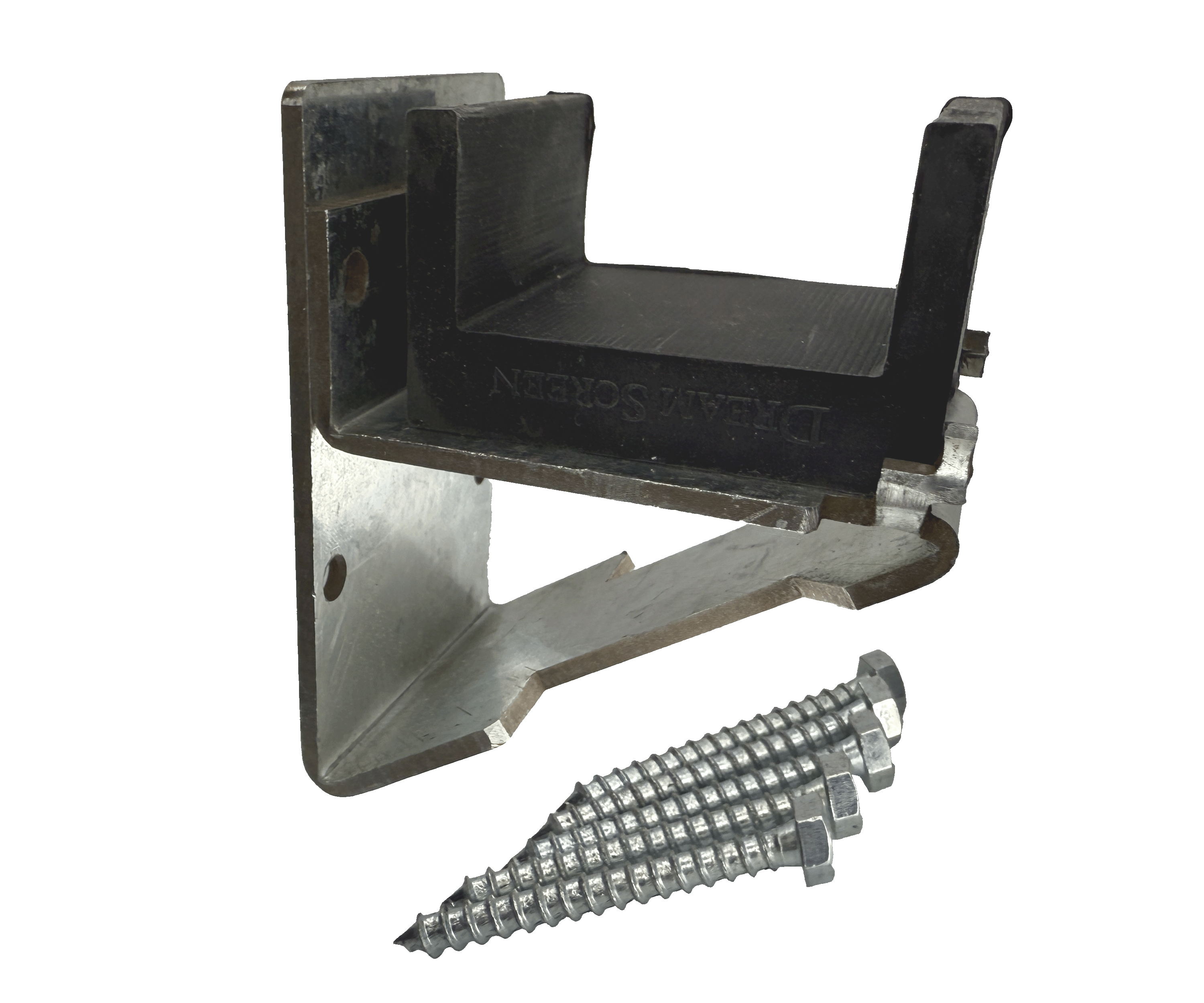

U-Boat på produktbildet kjøpes separat.
Bevar mer av romhøyden
Braketten festes på siden av eksisterende trebjelker og plasserer opplegget lavere i konstruksjonen. AVshops eksempel gir omtrent 5 mm ekstra høyde før gulvplatene ved innfelt montering.
Dette er et prinsippmål for den viste oppbygningen. Faktisk høyde avhenger av plassering, U-Boat, lekter og platelag. Prosjekter hele gulvet før byggehøyden fastsettes.
En del av det avkoblede gulvet
Floor Joist Bracket er festepunktet mot eksisterende bjelkelag. ProSilence U-Boat etablerer den elastiske avkoblingen, mens lekter og stive gulvplater fordeler lasten.
Bildet viser prinsippet for Floor Joist Bracket i gulvet sammen med Ceiling Joist Hanger i himlingen. U-Boats, lekter, plater og tilbehør utover det oppgitte innfestingssettet kjøpes separat.
Kontroller bjelkelaget og lastfordelingen
Løsningen er beregnet på standard trebjelker, for eksempel 48 × 198 mm eller tilsvarende. Braketten festes med de fem medfølgende treskruene, før valgt U-Boat og gulvoppbygning monteres.
Antall braketter og opplegg må bestemmes ut fra eksisterende bjelkelag, innfesting, platestivhet og belastning. Den ferdige konstruksjonens tillatte last kan ikke bestemmes fra stålbraketten alene.
Hold gulvet mekanisk adskilt
Planlegg kantavkobling og gjennomføringer slik at det nye gulvet unngår harde forbindelser til vegger og andre bygningsdeler. Slike forbindelser kan overføre vibrasjoner forbi avkoblerne.
Har rommet trebjelkelag også i himlingen, kan du planlegge Floor Joist Bracket sammen med Ceiling Joist Hanger for å utnytte tilgjengelig romhøyde.
Planlegg hele rommet
Riktig mengde materialer og en sammenhengende oppbygning gir et bedre utgangspunkt for prosjektet. Bruk AutoCalc til materialplanlegging, eller kontakt AVshop om ProSilence Floor Joist Bracket.
