MINIDSP FLEX HTX
MINIDSP FLEX HTX - Bilde 2

MINIDSP FLEX HTX

SKU: 900-404

Flex HTx kombinerer HDMI eARC og flerkanals USB med åtte analoge innganger og utganger, både balansert og ubalansert. Du får fleksibel ruting, basshåndtering og mulighet for Dirac Live i et fullbredde chassis.

19 999,- inkl. mva
Antall:

Kun 2 på lager (kan også restbestilles)

5.5
53 × 39 × 15 cm

Kun 2 på lager (kan også restbestilles)

Beskrivelse

UMIK-1 eller UMIK-2 målemikrofon kjøpes separat, og er nødvendig for å foreta automatisk Dirac-justering via HTx.

miniDSP · Flerkanals PCM og DSP

miniDSP Flex HTx

Åtte kanaler med både digital og analog inngang.

Flex HTx kombinerer HDMI eARC og flerkanals USB med åtte analoge innganger og utganger, både balansert og ubalansert. Du får fleksibel ruting, basshåndtering og mulighet for Dirac Live i et fullbredde chassis.

miniDSP Flex HTx sett forfra
8 inn / 8 utHDMI, USB eller analogt
HDMI eARCflerkanals lineær PCM
TRS + RCAbalansert og ubalansert
Dirac Live8-kanals lisens som tillegg

DSP mellom kilden og forsterkerne

Bruk HTx med en flerkanals analog kilde, en kompatibel eARC-TV eller USB-avspilling. Den kan tilpasses surround med PCM, aktive høyttalere og flere subwoofere. Åtte prosesserte kanaler ligger til grunn, uansett hvilke utgangskontakter som brukes.

Kilden må levere PCM

HDMI eARC med riktig lydformat

HDMI eARC tar imot opptil åtte kanaler lineær PCM. Kilden og TV-ens eARC-kjede må støtte dette formatet. Vanlig ARC er begrenset til stereo PCM.

Enheten dekoder ikke Dolby- eller DTS-bitstrømmer. En avspiller må derfor gjøre nødvendig dekoding og sende PCM; Dolby Atmos- og DTS:X-objektdekoding er ikke en funksjon i denne modellen.

Kontroller at TV og avspiller kan sende flerkanals LPCM over eARC før du velger denne løsningen.

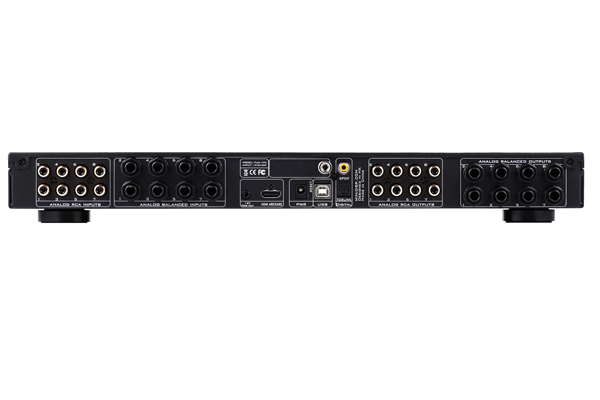

miniDSP Flex HTx – bakpanel med tilkoblinger
Tilkoblinger og utganger

Balansert TRS og ubalansert RCA på alle kanalene

HTx har åtte analoge inngangskanaler på både 6,35 mm TRS og RCA. Signaler på RCA og TRS med samme kanalnummer summeres i maskinvaren og kan ikke velges separat. På utgangssiden ligger de samme åtte prosesserte kanalene på begge kontakttypene; dette er ikke seksten uavhengige kanaler.

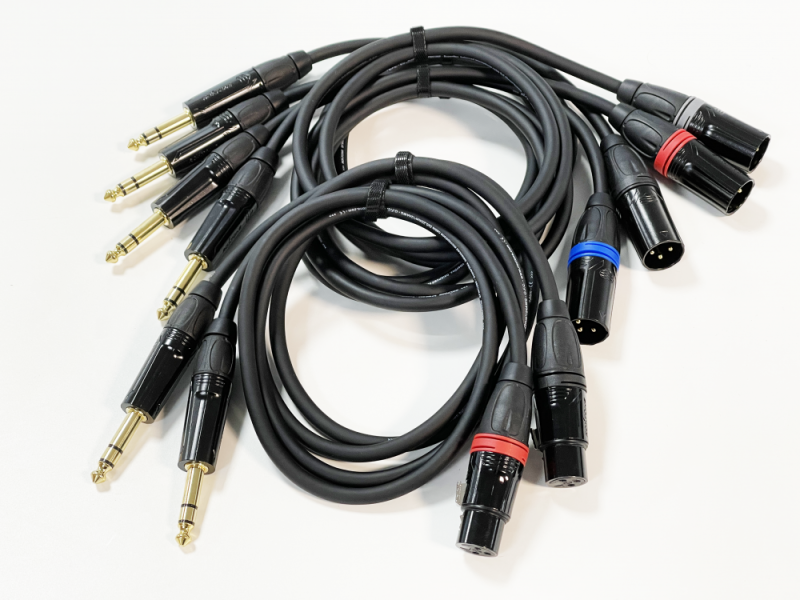

TRS–XLR-kabler gjør det mulig å bruke balanserte forforsterkere og effektforsterkere med XLR. Det komplette kabelsettet for HTx dekker åtte innganger og åtte utganger.

Se kabelsettet for HTx

Kalibrering og betjening

Tilpass hver kanal – og hele lytteområdet

Device Console gir tilgang til ruting, basshåndtering, parametrisk EQ, delefiltre og tidsjustering. Fire lagrede oppsett gjør det mulig å bytte mellom ulike høyttalerkonfigurasjoner eller innstillinger.

Dirac Live Room Correction for åtte kanaler og hele frekvensområdet kan kjøpes separat. Du trenger også en kalibrert målemikrofon. Volum, mute og standby kan styres via HDMI CEC når TV-en støtter det; IR-fjernkontroll følger med.

Se UMIK-1

Dette følger med

  • miniDSP Flex HTx
  • IR-fjernkontroll v2
  • Ekstern 12 V strømforsyning med utskiftbare nettplugger
  • USB-kabel
  • Avtakbare rackører

Dokumentasjon og oppsett

Bruk produsentens veiledning for tilkobling og oppsett.

miniDSP hos AVshop

Finn riktig løsning til anlegget ditt

Spør AVshop om miniDSP Flex HTx og hvordan den passer sammen med utstyret ditt.

Spør AVshop

Omtaler

Det er ingen omtaler ennå.

Bare innloggede kunder som har kjøpt dette produktet kan legge igjen en omtale.

SPESIFIKASJONER

miniDSP Flex HTx

Tekniske spesifikasjoner

Prosessering og digitale signaler

DSP SHARC ADSP21489 · 400 MHz · 32-bit flyttall
Intern samplingsfrekvens 48 kHz
Kanalstruktur 8 inn / 8 ut fra HDMI, USB eller analog inngang; stereo fra S/PDIF/TOSLINK
HDMI eARC: opptil 8 kanaler LPCM. ARC: 2 kanaler PCM.
Dolby / DTS Ingen bitstrømdekoding; ingen Atmos-/DTS:X-dekoding
USB Audio 8 kanaler PCM · UAC2 · 32-bit · 44,1–96 kHz
Stereoinnganger 1 × koaksial S/PDIF og 1 × optisk TOSLINK
Signalbehandling Ruting, basshåndtering, parametrisk EQ, delefiltre, gain og delay
Dirac Live 8-kanals Room Correction 20 Hz–20 kHz, kjøpes separat
Profiler 4

Analog tilkobling og ytelse

Analoge innganger 8 × balansert 6,35 mm TRS og 8 × RCA for åtte kanaler; RCA og TRS med samme kanalnummer summeres i maskinvaren og kan ikke velges separat
Analoge utganger 8 × balansert TRS og 8 × RCA; samme åtte DSP-kanaler på begge
Maksimalt nivå, inn / ut TRS: 4 / 4 Vrms. RCA: 2 / 2 Vrms.
Inngangsimpedans TRS: 200 kΩ. RCA: 100 kΩ.
Utgangsimpedans TRS: 300 Ω. RCA: 150 Ω.
Frekvensrespons 20 Hz–20 kHz ±0,1 dB
SNR, digital til analog TRS: 127 dB(A). RCA: 124 dB(A).
THD+N, digital til analog TRS: −120 dB (0,0001 %). RCA: −117 dB (0,00014 %).
Betingelser for digital–analog ytelse 1 kHz digitalt inngangssignal, 0 dBFS, AES17 20 kHz lavpassfilter
SNR, analog til analog TRS: 120 dB(A). RCA: 118 dB(A).
THD+N, analog til analog TRS: −114 dB (0,0002 %). RCA: −112 dB (0,00025 %).

Betjening og kabinett

Kontroll Device Console for Windows/macOS, OLED-display, volumhjul og IR-fjernkontroll
HDMI CEC Volum, mute og standby ved kompatibel TV
Trigger 12 V triggerutgang, 3,5 mm jack, maks. 40 mA
Mål 41,5 × 429 × 236 mm (H × B × D)
Strømforsyning Ekstern 12 V / 1,6 A, inkludert
Forbruk, tomgang / standby 16,5 W / 3,7 W
Målemikrofon og Dirac-lisens Selges separat

RCA- og TRS-innganger med samme kanalnummer summeres i maskinvaren; de er ikke separat valgbare innganger. Utgangene har de samme åtte DSP-kanalene på begge kontakttypene. Tall for analog–analog signalvei er oppgitt av produsenten med 1 kHz og AES17 20 kHz lavpass; den balanserte målingen bruker 4 Vrms inn.
