Beskrivelse
Flytende gulv.
Mindre strukturlyd.
Punktvis, elastisk avkobling for gulvkonstruksjoner i hjemmekino, studio og bolig. ProSilence U-Boat plasseres under det nye bjelkelaget og reduserer den direkte mekaniske forbindelsen mellom gulvet og resten av bygget.
Ikke bare et mykt sjikt under gulvet
U-Boats danner separate, elastiske bærepunkter under et nytt gulvbjelkelag. Dermed får gulvet reell bevegelsesfrihet og en tydeligere mekanisk separasjon enn ved direkte forbindelse mot eksisterende dekke.
Punktavkobling
Separate elastiske opplegg reduserer direkte mekanisk kontakt.
Silica-gel
Spesialutviklet elastomer med høy intern demping.
For 48 mm bjelker
49 mm innvendig bredde for vanlige norske tredimensjoner.
Kostnadseffektiv
Standardvarianten som inngikk i Holmenkollen-prosjektet, til en gunstigere pris enn FluxCore. Faktisk ytelse bestemmes av den komplette gulvkonstruksjonen.
Se hvordan U-Boats reduserer vibrasjonsoverføring
I demonstrasjonen brukes vann for å gjøre vibrasjonene synlige. Når konstruksjonen bæres av ProSilence U-Boats, reduseres mengden mekanisk energi som overføres videre til underlaget.
Benyttet i en komplett konstruksjon med klasse A-resultat
Standard ProSilence U-Boats ble brukt som gulvavkobling i Holmenkollen-prosjektet. Den ferdige rom-i-rom-konstruksjonen ble feltmålt til L′n,w 47 dB for trinnlyd og DnT,w 72 dB for luftlydisolasjon, og tilfredsstilte lydklasse A i det aktuelle prosjektet. Tallene gjelder den komplette konstruksjonen, ikke U-Boat alene.
L′n,w i den ferdige konstruksjonen.
Oppnådd for det aktuelle Holmenkollen-prosjektet.
Resultatet gjelder den komplette, ferdig monterte konstruksjonen – ikke U-Boat målt alene. Sluttresultatet påvirkes blant annet av eksisterende bygg, bjelkedimensjon, antall oppleggspunkter, platemasse, isolasjon, flanketransmisjon, gjennomføringer og utførelse.
U-Boats eller tradisjonell trinnlydsplate?
Begge løsningene kan inngå i flytende gulv, men konstruksjonsprinsippet er ulikt. En trinnlydsplate danner et sammenhengende elastisk sjikt, mens ProSilence U-Boats bærer et separat bjelkelag på definerte, fjærende punkter.
Sammenhengende elastisk sjikt
Gulvplatene fordeler lasten over en større flate. Ytelsen avhenger blant annet av materialets dynamiske stivhet, tykkelse, kompresjon og belastning.
- Lav byggehøyde
- Velegnet til mange konvensjonelle gulv
- Kontinuerlig kontaktflate mot underlaget
Punktbåret fjæravkobling
Et separat bjelkelag bæres på individuelle elastiske opplegg. Dette gir konstruksjonen kontrollert bevegelsesfrihet og lav mekanisk kobling.
- Reell separasjon av det nye bjelkelaget
- God kontroll på strukturlyd og vibrasjoner
- Kan dimensjoneres etter last og gulvoppbygning

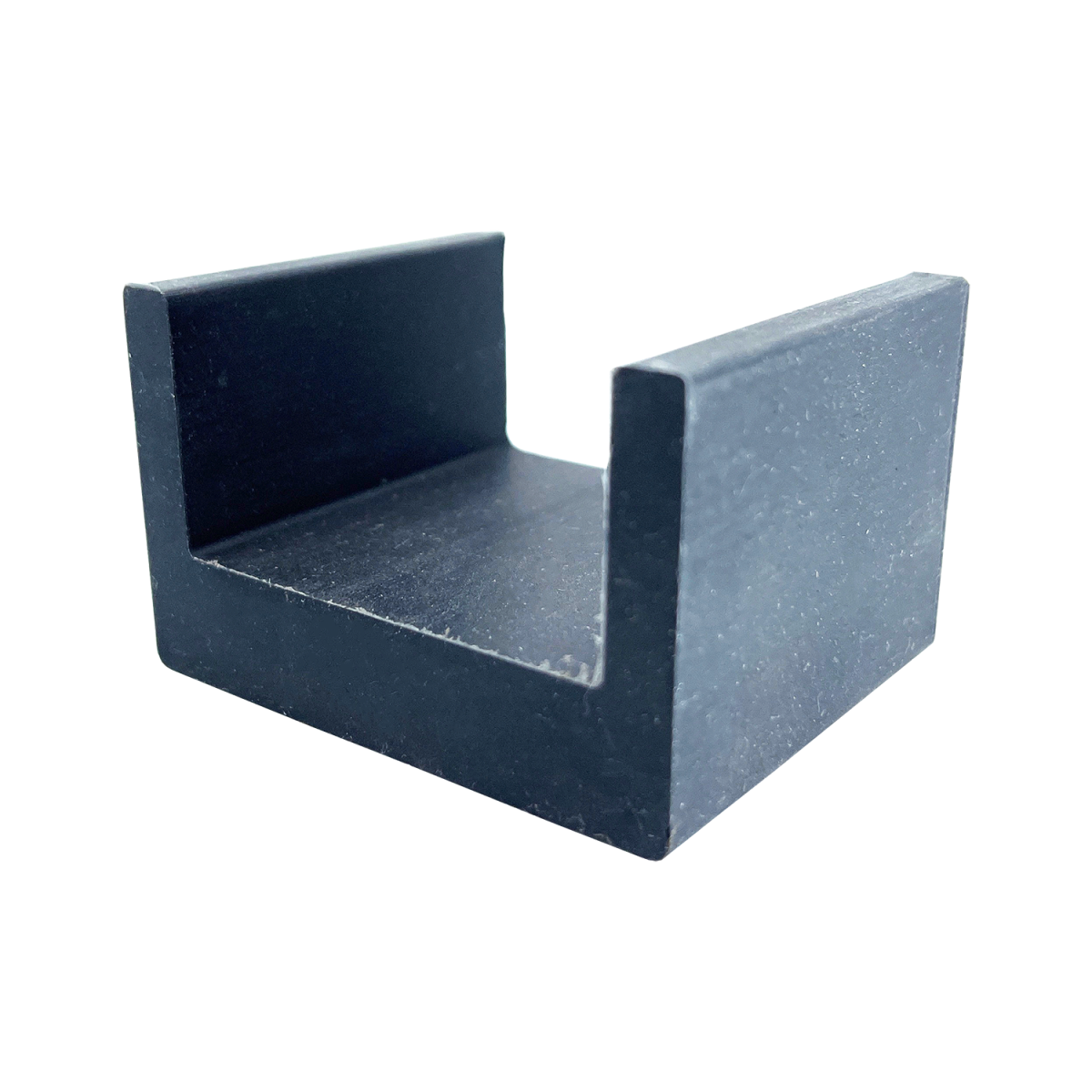

Produktbildet viser U-Boat BLACK. Punktvise elastiske opplegg må dimensjoneres sammen med lekter, platelag og belastning. Ytelsen gjelder den komplette gulvkonstruksjonen.
Mykt opplegg. Stabil gulvkonstruksjon.
U-Boat BLACK benytter en homogen, støpt silica-gel-kjerne. Materialet deformeres kontrollert under gulvets last, reduserer vibrasjonsoverføringen og gir samtidig sidestøtte til bjelken.
Kontrollert elastisk vandring
Silica-gelen tillater små bevegelser som reduserer overført vibrasjonsenergi.
Høy intern demping
En del av vibrasjonsenergien absorberes i elastomeren i stedet for å føres videre.
Støtte rundt bjelken
U-formen holder 48 mm bjelker stabilt og reduserer risikoen for hard sidekontakt.
Standard U-Boat eller FluxCore?
Begge bygger på samme punktvise ProSilence-prinsipp. Standardmodellen er feltdokumentert som del av Holmenkollen-konstruksjonen og tilbys til lavere pris, mens FluxCore legger til en progressiv flerdensitetskjerne utviklet med tanke på lavfrekvent mekanisk avkobling. Forskjellen i ferdig lydisolasjon må vurderes i den komplette konstruksjonen.
Feltdokumentert i komplett konstruksjon
Den homogene silica-gel-kjernen gir effektiv avkobling og stabilitet i et bredt spekter av gulvkonstruksjoner.
- Homogent elastisk dempeelement
- Benyttet i klasse A-konstruksjon
- Lavere pris per oppleggspunkt
- Godt valg for de fleste prosjekter
Optimalisert for lavfrekvent avkobling
Den progressive flerdensitetsoppbygningen kombinerer svært myke og mer stabile elastiske soner.
- Progressiv flerdensitetskjerne
- Utviklet for lav mekanisk kobling ved dyp bass og tunge vibrasjoner
- Premiumalternativet
- For de mest krevende rommene
Enkelt sagt: Velg standard U-Boat som en kostnadseffektiv løsning for punktvis gulvavkobling. Velg FluxCore når lav mekanisk stivhet og krevende lavfrekvent strukturlyd skal prioriteres spesielt. Den ferdige forskjellen i lydisolasjon må vurderes i hele gulvkonstruksjonen.
Avkoblingen er fundamentet – ikke hele gulvet
U-Boats må inngå i en komplett og riktig belastet gulvkonstruksjon. Bjelkelag, stive gulvplater, masse, intern demping og lufttette overganger må arbeide sammen.
U-Boats
Reduserer kontakten mellom det nye gulvet og eksisterende bygg.
Bjelkelag
Fordeler lasten mellom oppleggspunktene og bærer gulvplatene.
Masse
Stive og tunge platelag gjør gulvet vanskeligere å sette i bevegelse.
Kantavkobling
Gulvet må ikke få hard kontakt med vegger, rør eller andre bygningsdeler.
Bygg et stabilt gulv som fortsatt kan bevege seg
U-Boats fordeles under det nye bjelkelaget etter beregnet last. Bjelker, U-Boats og gulvplater må dimensjoneres som ett system, slik at avkoblerne belastes jevnt uten at gulvet får hard kontakt med omkringliggende konstruksjoner.
Beregn belastningen
Ta hensyn til bjelkelag, plater, møbler og permanente punktlaster.
Fordel U-Boats
Plasser oppleggspunktene jevnt og tettere ved tunge punktlaster.
Monter bjelkelaget
Sett 48 mm bjelker i U-Boats uten skruer som kortslutter avkoblingen.
Bygg platelaget
Monter stive gulvplater og eventuell fibergips og compound etter valgt nivå.
Det flytende gulvet må holdes helt fritt fra harde forbindelser til eksisterende vegger og gulv. Skruer, rør, terskler eller andre detaljer som kobler konstruksjonene sammen, kan redusere effekten vesentlig.
Fell U-Boats inn i gulvbjelkene
ProSilence Floor Joist Bracket gjør det mulig å integrere U-Boats i et eksisterende trebjelkelag. Dermed kan du bygge et avkoblet gulv med bare rundt 5 mm ekstra høyde, i stedet for å plassere et komplett nytt bjelkelag oppå eksisterende gulv.
Gulvavkobling må dimensjoneres som et system
ProSilence-dokumentasjonen beskriver prinsipper, gulvoppbygning, plassering av U-Boats, materialvalg og viktige detaljer som hindrer mekanisk kortslutning av det flytende gulvet.
Teknisk dokumentasjon utarbeidet av
Eivind Lygren, siv.ing. bygg.
Beregn belastning og materialbehov før du starter
Riktig antall U-Boats, bjelkedimensjon, platelag og lastfordeling er avgjørende for både stabilitet og lydisolasjon. Bruk AutoCalc eller kontakt oss for hjelp med konstruksjonen.
