Beskrivelse
Flytende gulv.
Mindre strukturlyd.
Punktvis, elastisk avkobling for gulvkonstruksjoner i hjemmekino, studio og bolig. ProSilence U-Boat plasseres under det nye bjelkelaget og reduserer den direkte mekaniske forbindelsen mellom gulvet og resten av bygget.
Ikke bare et mykt sjikt under gulvet
U-Boats danner separate, elastiske bærepunkter under et nytt gulvbjelkelag. Dermed får gulvet reell bevegelsesfrihet og en tydeligere mekanisk separasjon enn ved direkte forbindelse mot eksisterende dekke.
Punktavkobling
Separate elastiske opplegg reduserer direkte mekanisk kontakt.
Silica-gel
Spesialutviklet elastomer med høy intern demping.
For 48 mm bjelker
49 mm innvendig bredde for vanlige norske tredimensjoner.
Kostnadseffektiv
Standardvarianten til en gunstigere pris enn FluxCore; faktisk ytelse bestemmes av den komplette gulvkonstruksjonen.
Se hvordan U-Boats reduserer vibrasjonsoverføring
I demonstrasjonen brukes vann for å gjøre vibrasjonene synlige. Når konstruksjonen bæres av ProSilence U-Boats, reduseres mengden mekanisk energi som overføres videre til underlaget.
Gulvet må vurderes som en helhet
U-Boats er ett ledd i en oppbygning med lekter, stive gulvplater, demping og kantavkobling. Målt trinnlyd eller luftlydisolasjon gjelder den konkrete ferdige konstruksjonen som er undersøkt.
Velg dokumentasjon for riktig U-Boat-variant og gulvoppbygning når løsninger sammenlignes. Et prosjektresultat skal ikke brukes som en fast ytelse for ett elastisk opplegg.
U-Boats eller tradisjonell trinnlydsplate?
Begge løsningene kan inngå i flytende gulv, men konstruksjonsprinsippet er ulikt. En trinnlydsplate danner et sammenhengende elastisk sjikt, mens ProSilence U-Boats bærer et separat bjelkelag på definerte, fjærende punkter.
Sammenhengende elastisk sjikt
Gulvplatene fordeler lasten over en større flate. Ytelsen avhenger blant annet av materialets dynamiske stivhet, tykkelse, kompresjon og belastning.
- Lav byggehøyde
- Velegnet til mange konvensjonelle gulv
- Kontinuerlig kontaktflate mot underlaget
Punktbåret fjæravkobling
Et separat bjelkelag bæres på individuelle elastiske opplegg. Dette gir konstruksjonen kontrollert bevegelsesfrihet og lav mekanisk kobling.
- Reell separasjon av det nye bjelkelaget
- God kontroll på strukturlyd og vibrasjoner
- Kan dimensjoneres etter last og gulvoppbygning

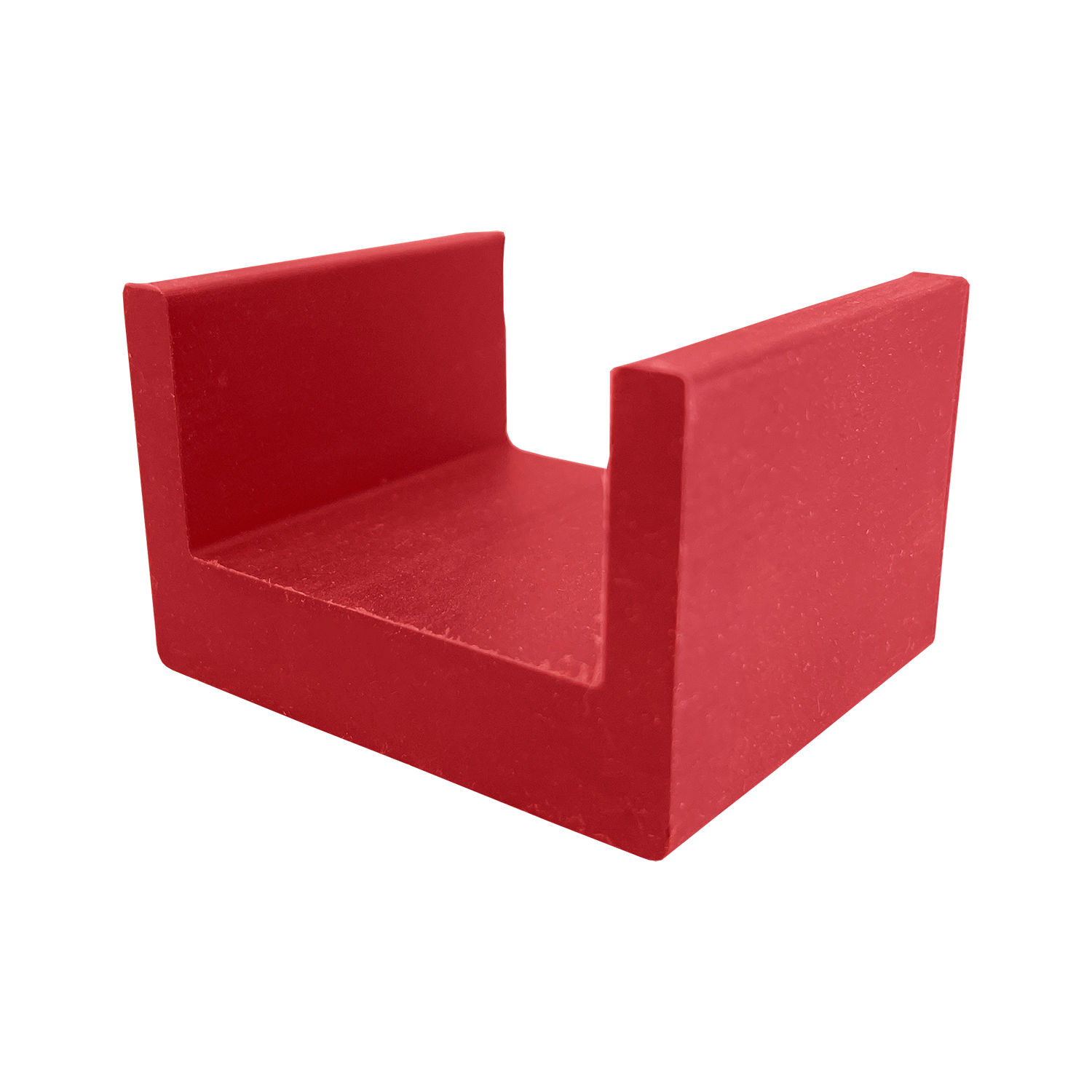

Produktbildet viser U-Boat RED. Punktvise elastiske opplegg må dimensjoneres sammen med lekter, platelag og belastning. Ytelsen gjelder den komplette gulvkonstruksjonen.
Mykere silica-gel i RED-varianten
RED benytter en mykere silica-gel enn BLACK-serien, slik AVshop beskriver denne modellen. Valget av mykere opplegg må gjøres sammen med belastningen og antallet oppleggspunkter.
Ved tunge punktlaster anbefaler AVshop økt tetthet av U-Boats. Bjelker og gulvplater må samtidig ha tilstrekkelig stivhet for den planlagte lasten.
Velg variant ut fra konstruksjonen
BLACK og RED bruker homogene silica-gel-elementer, med mykere materiale i RED. FluxCore er bygget opp med flere elastiske sjikt. Variantene skal vurderes ut fra last, gulvoppbygning og dokumentasjon for den aktuelle løsningen.
Unngå å bruke ytelses- eller belastningstall fra én variant som generell data for en annen. Kontakt AVshop for hjelp med riktig type og antall opplegg.
Avkoblingen er fundamentet – ikke hele gulvet
U-Boats må inngå i en komplett og riktig belastet gulvkonstruksjon. Bjelkelag, stive gulvplater, masse, intern demping og lufttette overganger må arbeide sammen.
U-Boats
Reduserer kontakten mellom det nye gulvet og eksisterende bygg.
Bjelkelag
Fordeler lasten mellom oppleggspunktene og bærer gulvplatene.
Masse
Stive og tunge platelag gjør gulvet vanskeligere å sette i bevegelse.
Kantavkobling
Gulvet må ikke få hard kontakt med vegger, rør eller andre bygningsdeler.
Bygg et stabilt gulv som fortsatt kan bevege seg
U-Boats fordeles under det nye bjelkelaget etter beregnet last. Bjelker, U-Boats og gulvplater må dimensjoneres som ett system, slik at avkoblerne belastes jevnt uten at gulvet får hard kontakt med omkringliggende konstruksjoner.
Beregn belastningen
Ta hensyn til bjelkelag, plater, møbler og permanente punktlaster.
Fordel U-Boats
Plasser oppleggspunktene jevnt og tettere ved tunge punktlaster.
Monter bjelkelaget
Sett 48 mm bjelker i U-Boats uten skruer som kortslutter avkoblingen.
Bygg platelaget
Monter stive gulvplater og eventuell fibergips og compound etter valgt nivå.
Det flytende gulvet må holdes helt fritt fra harde forbindelser til eksisterende vegger og gulv. Skruer, rør, terskler eller andre detaljer som kobler konstruksjonene sammen, kan redusere effekten vesentlig.
Fell U-Boats inn i gulvbjelkene
ProSilence Floor Joist Bracket gjør det mulig å integrere U-Boats i et eksisterende trebjelkelag. Dermed kan du bygge et avkoblet gulv med bare rundt 5 mm ekstra høyde, i stedet for å plassere et komplett nytt bjelkelag oppå eksisterende gulv.
Gulvavkobling må dimensjoneres som et system
ProSilence-dokumentasjonen beskriver prinsipper, gulvoppbygning, plassering av U-Boats, materialvalg og viktige detaljer som hindrer mekanisk kortslutning av det flytende gulvet.
Teknisk dokumentasjon utarbeidet av
Eivind Lygren, siv.ing. bygg.
Beregn belastning og materialbehov før du starter
Riktig antall U-Boats, bjelkedimensjon, platelag og lastfordeling er avgjørende for både stabilitet og lydisolasjon. Bruk AutoCalc eller kontakt oss for hjelp med konstruksjonen.
