DREAMSCREEN CINEVENT WALL AND CEILING 150 BALANSERT VENTILASJON MED VARMEGJENVINNING OG HEPA

SKU: CV-CW-150-V2
CineVent Wall & Ceiling 150 gir balansert ventilasjon med varmegjenvinning og HEPA-filtrering for hjemmekino og andre oppholdsrom. Enheten har maksimalt oppgitt luftmengde på 150 m³/t og styres med medfølgende kablet panel eller Tuya-app. Kanalnett, lyddemping og serviceadkomst må planlegges som del av installasjonen.
14 999,- inkl. mva
Antall:

På lager

30
110 × 35 × 100 cm

På lager

Beskrivelse

Husk at selv om du kan styre enheten trådløst via telefonen er det medfølgende displayet kablet. Telefonen kobler seg deretter på displayet. Ettersom displayet også fungerer som styringsenheten kobles strøm via dette panelet. Vi anbefaler bruk av elektriker for oppkobling og montering av det elektriske.

DreamScreen ProSilence

CineVent 150

Frisk luft inn. Kinolyden inne.

Kompakt, balansert ventilasjon med varmegjenvinning og effektiv filtrering – utviklet for hjemmekino, studio og andre lukkede rom der både luftkvalitet og lavt støynivå teller.

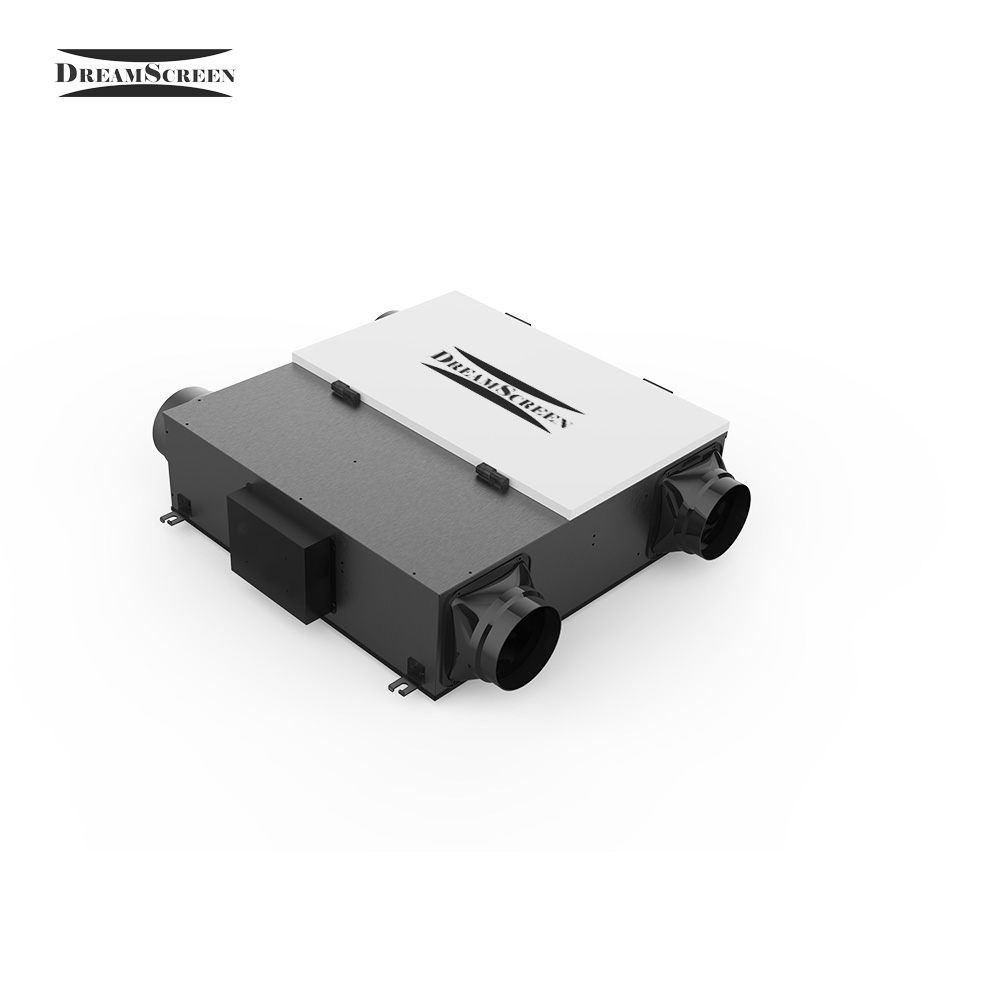

DreamScreen CineVent 150 ventilasjonsaggregat
150 m³/tmaksimal luftmengde
32–38 dBoppgitt lydnivå
ca. 78–81 %varmegjenvinning
HEPA H13med kull- og grovfilter
Balansert luftskifte

Én enhet – fire luftveier

CineVent 150 fører brukt luft ut samtidig som filtrert friskluft tilføres rommet. Varmen i avtrekksluften overføres til tilluften i varmeveksleren, uten at luftstrømmene blandes.

Resultatet er kontrollert luftutskiftning med mindre varmetap enn ved enkel avtrekksventilasjon eller åpne ventiler. De fire Ø100 mm-tilkoblingene håndterer tilluft og avtrekk på både rom- og uteluftsiden.

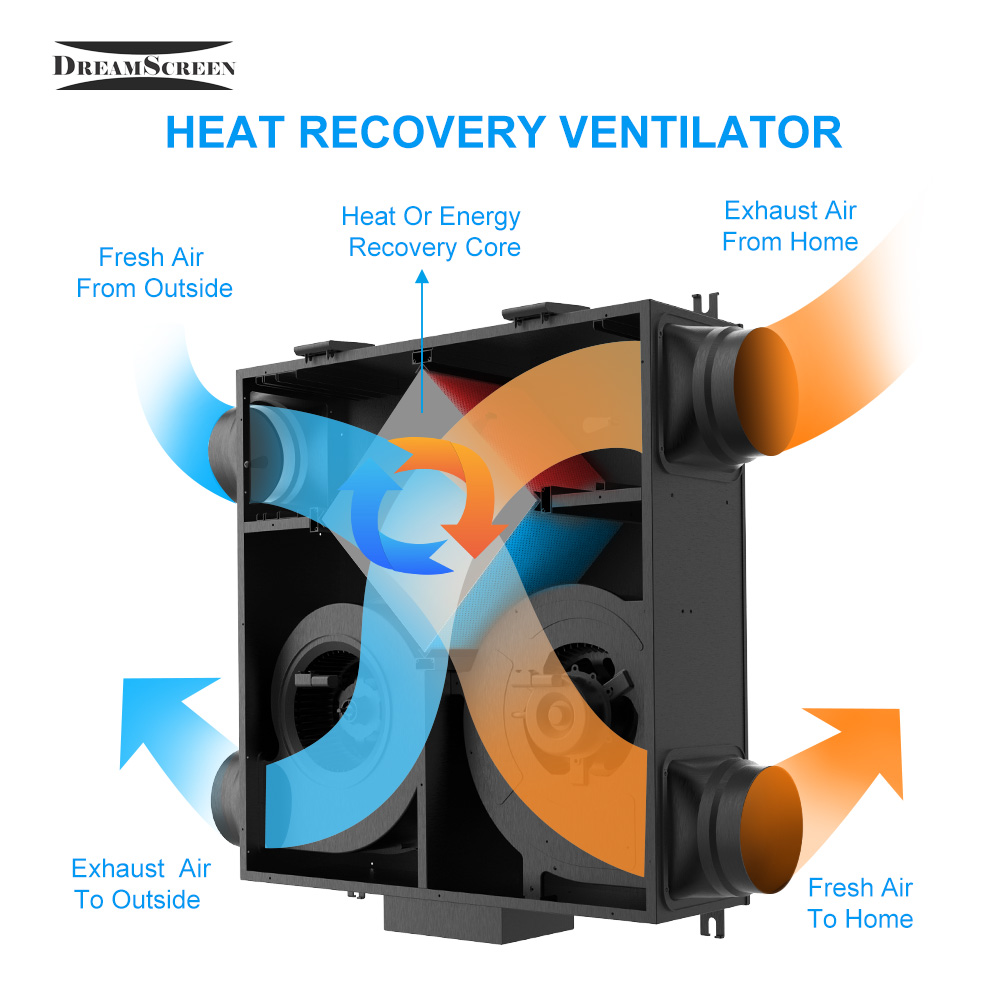

Prinsippskisse for luftstrøm og varmegjenvinning i CineVent 150
Tre hastigheter

Tilpass luftmengden til bruken

Velg lav hastighet når rommet er lite belastet, og øk luftmengden når flere personer eller mer utstyr tilfører varme og forurensning.

Lav75 m³/t

40 W · 32 dB · 100 Pa
Medium100 m³/t

60 W · 36 dB · 155 Pa
Høy150 m³/t

70 W · 38 dB · 195 Pa

Separate nominelle verdier fra manualen for CV-CW-150; luftmengde og statisk trykk angir ikke ett samtidig driftspunkt. Manualen oppgir lyd i dB med toleranse +5/–7 dB, uten angitt måleavstand eller frekvensvekting. Kanalnett, filtre og installasjon påvirker reell luftmengde og opplevd lydnivå.

Planlegg kapasiteten

Dimensjoner etter mennesker – ikke bare romareal

I et kinorom kan personbelastningen være mer utslagsgivende enn gulvarealet alene. Eksemplene bruker 26 m³/t per person som regneforutsetning for å vise kapasitetsbehovet. Dette er ikke en ferdig dimensjonering eller et generelt minstekrav for alle kinorom. Romvolum, brukstid, materialer og teknisk utstyr må også vurderes.

20 m² rom24 m³/t etter 1,2 m³/t per m²
4 personerca. 104 m³/t
5 personerca. 130 m³/t
6 personerca. 156 m³/t – over nominell maks.
Viktig: Regneeksemplene må ikke brukes som komplett dokumentasjon på TEK-oppfyllelse. TEK17 § 13-2 gjelder boliger, og arealverdien 1,2 m³/t per m² gjelder boenhetens gjennomsnitt når den er bebodd. § 13-3 har egne regler for publikums- og arbeidsbygg, der person- og materialbelastning kombineres. Avklar riktig beregningsgrunnlag for ditt rom.
Illustrasjon av HEPA-filter for CineVent-serien

Generell illustrasjon av HEPA-filter i CineVent-serien. Bildet viser en oppgitt filterverdi på 99,97 %, men angir ikke testmetode eller partikkelstørrelse. Prosenten dokumenterer ikke rensegraden i et ferdig rom, og bildet angir ikke filterets mål.

Tre filtreringstrinn

Renere tilluft – enkelt vedlikehold

1. Grovfilter
Fanger større støvpartikler og kan rengjøres ved behov.
2. Aktivt kull
Bidrar til å redusere lukt og enkelte gassformige forurensninger.
3. HEPA H13
Høy filtreringsgrad for fine partikler som støv og pollen.

Kontroller filtrene regelmessig. HEPA- og kullfilter skiftes normalt én til to ganger i året, avhengig av bruk og luftkvalitet. Filtrering er ikke alene et smitteverntiltak.

Se erstatningsfilter

Mindre energitap

Gjenvinner varmen i avtrekksluften

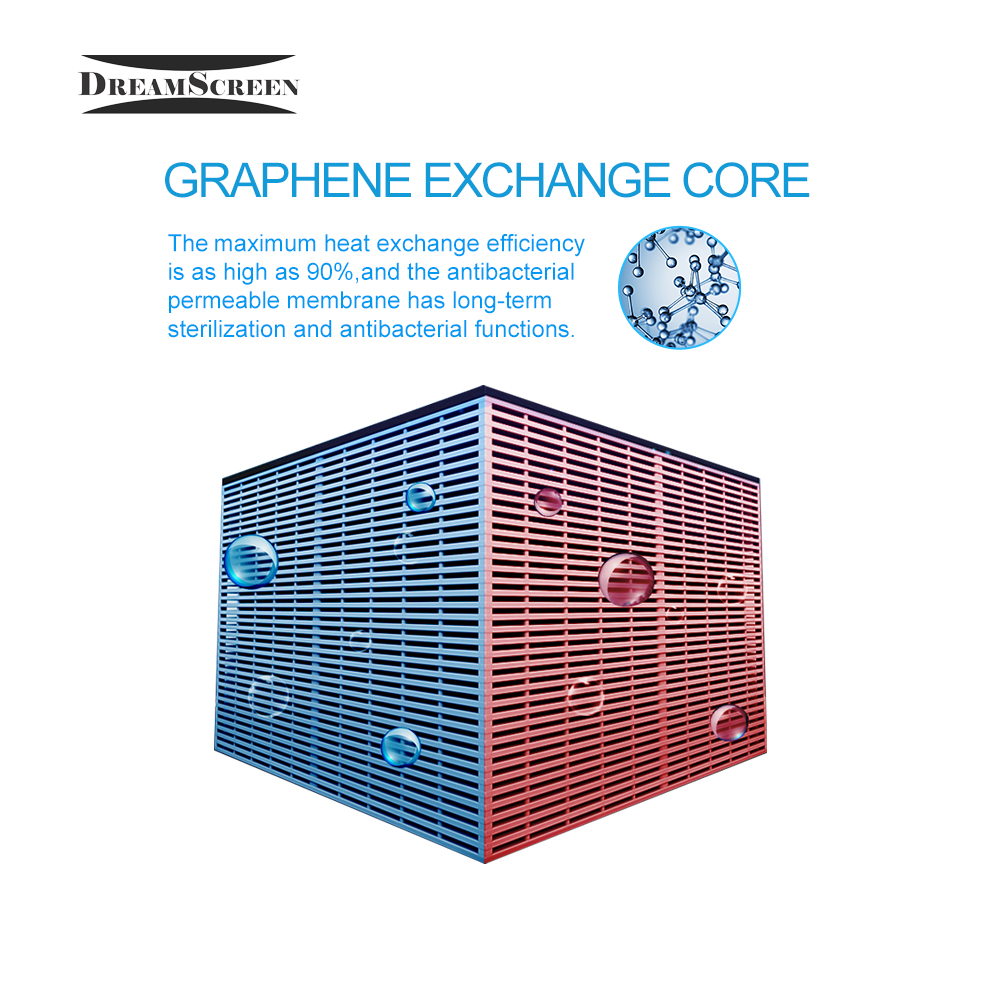

Varmeveksleren har oppgitt temperaturvirkningsgrad på omtrent 78–81 %, avhengig av valgt hastighet. Dermed reduseres behovet for å varme opp kald uteluft sammenlignet med ventilasjon uten varmegjenvinning.

Merk: CineVent er ikke en aktiv varme- eller kjølemaskin. Et kinorom med høy intern varmebelastning kan fortsatt trenge separat kjøling. En varmepumpe regulerer temperaturen, men erstatter ikke nødvendig luftutskiftning.

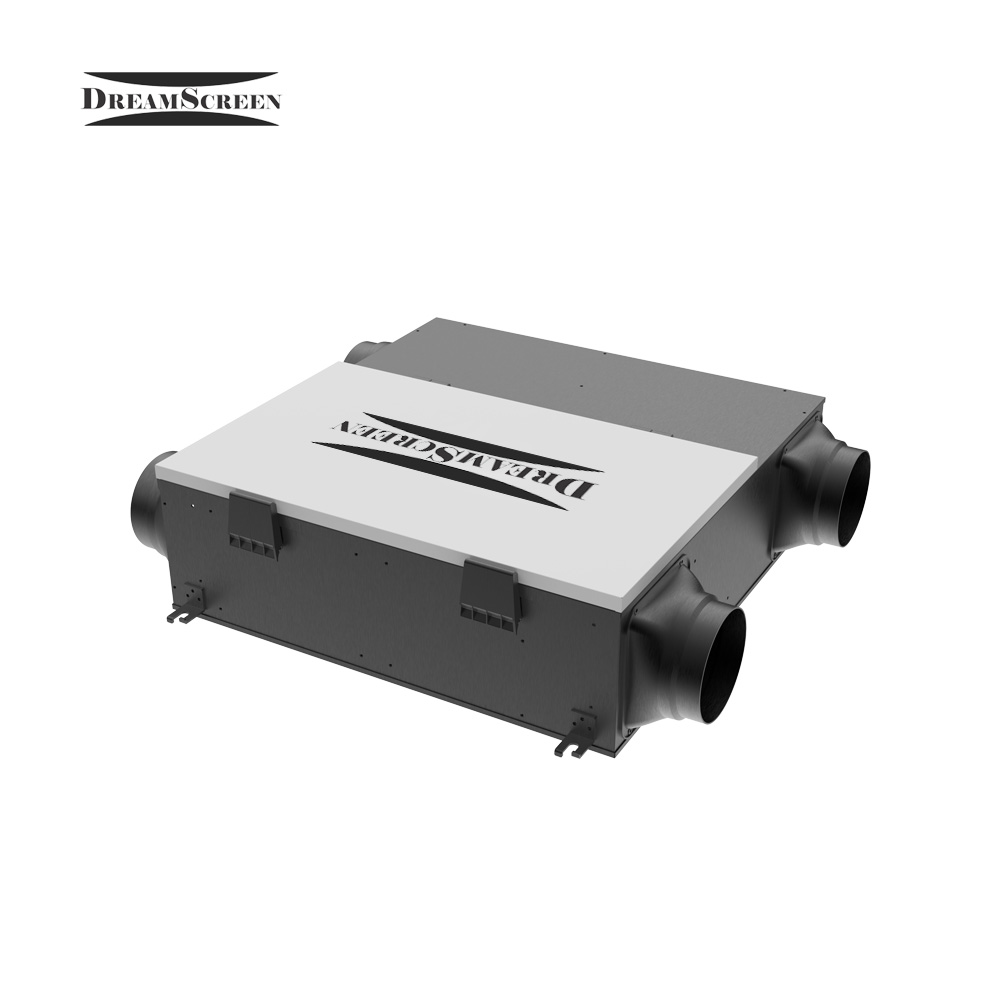

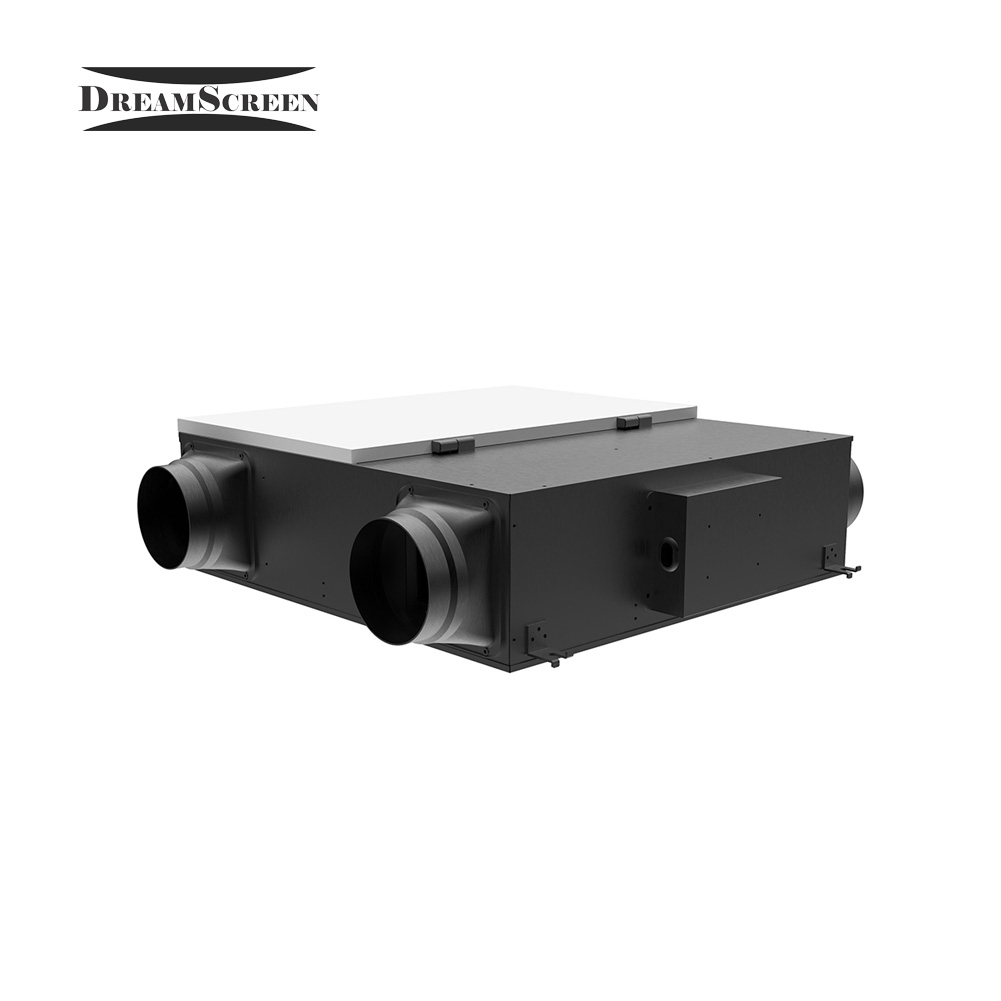

DreamScreen CineVent 150 balansert ventilasjonsenhet
Fleksibel plassering

For vegg, himling eller teknisk sone

Den lave konstruksjonen kan inngå i en planlagt løsning over himling, i teknisk rom eller i en romslig baffelvegg. Manualen viser horisontal montering. Avklar plassering og monteringsretning før innbygging, og sørg alltid for serviceadkomst til filtre og komponenter.

4 × Ø100 mmSeparate tilkoblinger for tilluft, avtrekk, friskluft og avkast.
Planlegg lydfelleneUnngå en kort, rett lydvei mellom rom og enhet. Bruk egnede kanalstrekk, bend eller lyddempere uten unødvendig trykktap.
Isoler kanaleneRiktig isolasjon og tetting begrenser kondens, lydlekkasje og varmetap.
Fast elektrisk oppleggBetjeningspanelet er kablet, og tilkobling skal utføres i tråd med manualen av kvalifisert fagperson.

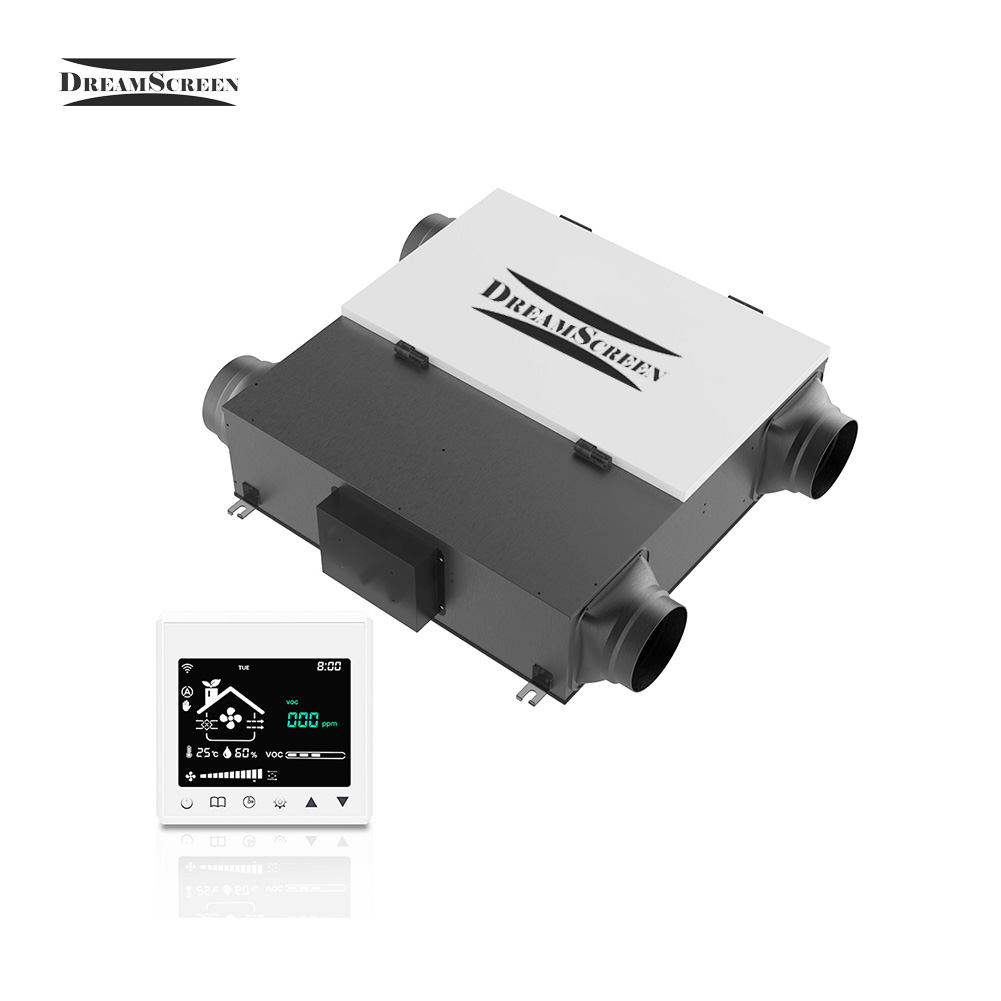

CineVent 150 med veggmontert styringspanel
Oversikt og kontroll

Kablet panel og appstyring

Det medfølgende panelet gir tilgang til hastighet, driftsmodus, tidsstyring, filtervarsel og Wi-Fi-oppsett. Ved tilkobling til Tuya-appen kan anlegget også styres fra telefonen.

Panelet viser sensordata for temperatur, luftfuktighet, PM2.5, PM10 og VOC, slik at du lettere kan følge utviklingen i rommet.

Avklar CO₂-måling for styringspanelet som følger enheten.
Manualen viser forskjellige panelillustrasjoner. Ved behovsstyring etter personbelastning må CO₂-funksjonen være dokumentert; bruk en separat CO₂-måler dersom panelet mangler dette.

📄 Bruksanvisning og teknisk dokumentasjon

Les manualen før prosjektering, montering og elektrisk tilkobling.

Bygget for lukkede underholdningsrom

Luftkomfort uten å gi slipp på lydisolasjonen

CineVent 150 kombinerer balansert luftskifte, varmegjenvinning, partikkelfiltrering og fleksibel montering i én kompakt løsning. For best resultat bør kanalnett og lyddemping planlegges som en del av hele kinorommet.

1 omtale for DREAMSCREEN CINEVENT WALL AND CEILING 150 BALANSERT VENTILASJON MED VARMEGJENVINNING OG HEPA

  1. Patryk Woźniak (bekreftet eier) –

    Det eneste forbeholdet gjelder kontrolleren. Den krever en spesiell firkantet boks. Det er synd at den ikke er inkludert i settet.

Bare innloggede kunder som har kjøpt dette produktet kan legge igjen en omtale.

SPESIFIKASJONER

Tekniske data

CineVent 150 – spesifikasjoner

Modell DreamScreen CineVent Wall and Ceiling 150
Varenummer CV-CW-150-V2
Produkttype Balansert ventilasjonsaggregat med varmegjenvinning
Montering Manualen viser horisontal montering; planlegg serviceadkomst før innbygging
Kanaltilkoblinger 4 × Ø100 mm; stussmål Ø96 mm i dimensjonstegningen
Mål A × B × G i manualen 824,2 × 752 × 181,7 mm – se dimensjonstegningen nedenfor
Øvrige mål i manualen C: 704,6 mm; D: 702,8 mm; F: 160,8 mm
Vekt Ca. 21 kg, oppgitt av AVshop
Strømforsyning 220 V~50 Hz
Tilleggsvarme Nei; enheten er ikke en aktiv varme- eller kjølemaskin
Hastigheter Lav / medium / høy
Nominell luftmengde, lav / medium / høy 75 / 100 / 150 m³/t
Effektforbruk, lav / medium / høy 40 / 60 / 70 W, oppgitt i manualen
Statisk trykk, lav / medium / høy 100 / 155 / 195 Pa, separate nominelle produsentverdier
Lydnivå, lav / medium / høy 32 / 36 / 38 dB; manualens toleranse +5/–7 dB
Temperaturvirkningsgrad ved oppvarming, lav / medium / høy 81 / 79 / 78 % i manualens kolonne «Exchange Efficiency – Heating»
Filter Grovfilter og oppgitt HEPA H13; erstatningspakken til denne modellen inneholder HEPA- og karbonfilter
Filtervedlikehold Kontroller regelmessig. HEPA- og karbonfilter skiftes normalt 1–2 ganger per år, avhengig av bruk og luftkvalitet
Styring Medfølgende kablet panel og Tuya-app via Wi-Fi
Sensordata i manualen Temperatur, luftfuktighet, PM2.5, PM10 og VOC; CO₂-funksjon må avklares for aktuell panelvariant
Passende erstatningsfilter CV-CW-150-FILTER – CineVent 150 filterpakke

Nominelle luftmengder og statiske trykk er separate opplysninger, ikke et bekreftet samtidig driftspunkt. Lyddata i manualen er angitt i dB; måleavstand og frekvensvekting er ikke spesifisert. Kanalnett, filtre, rom og montering påvirker resultatet.

Målene gjengir modellraden i den vedlagte manualen og den eksisterende dimensjonstegningen. Kontroller mål og nødvendig serviceplass mot aggregatet før innbygging.

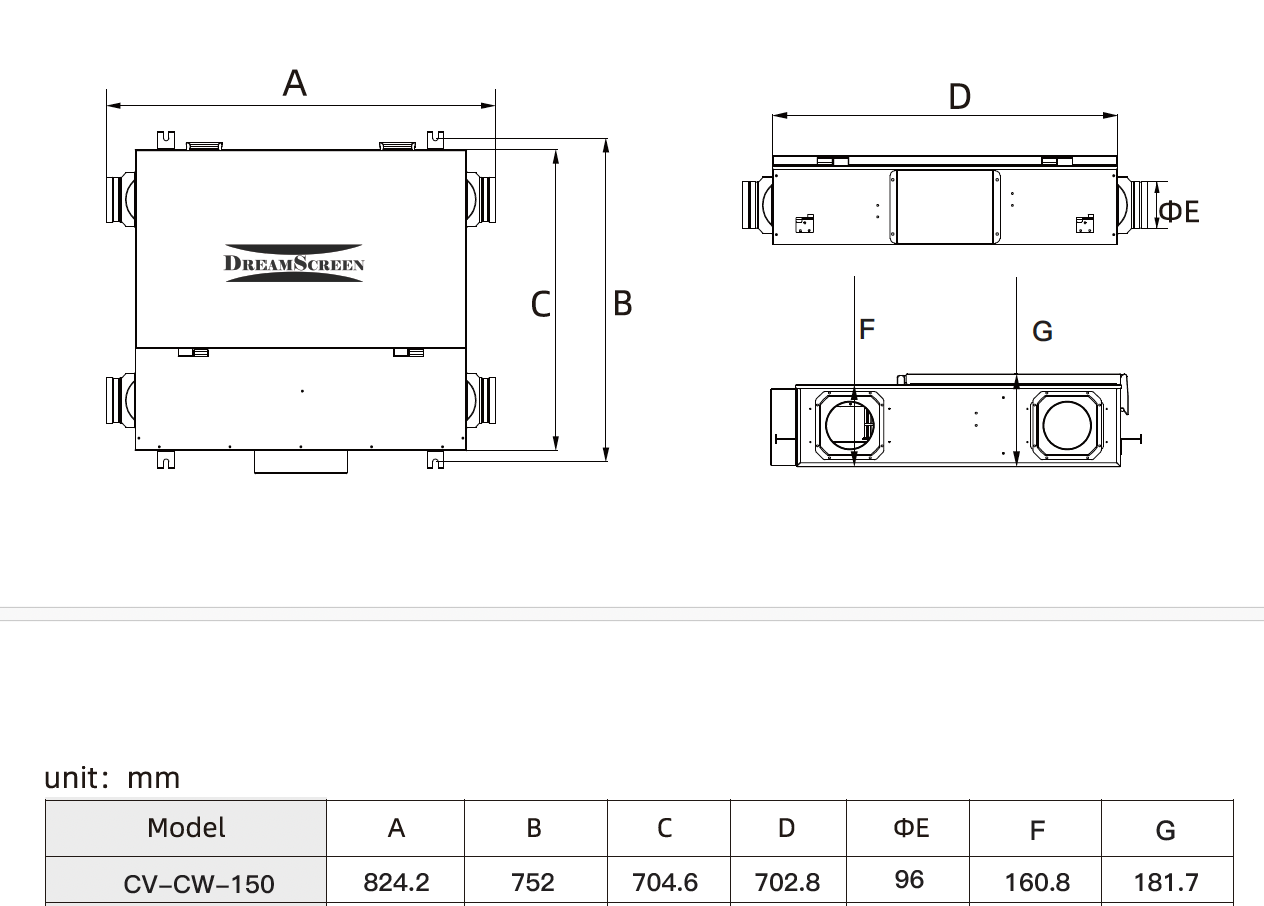

Dimensjonstegning for CineVent 150

Dimensjonsreferanse for CV-CW-150. Bokstavene viser målepunktene i tegningen, oppgitt i millimeter.

Manual, versjon 2
