Beskrivelse

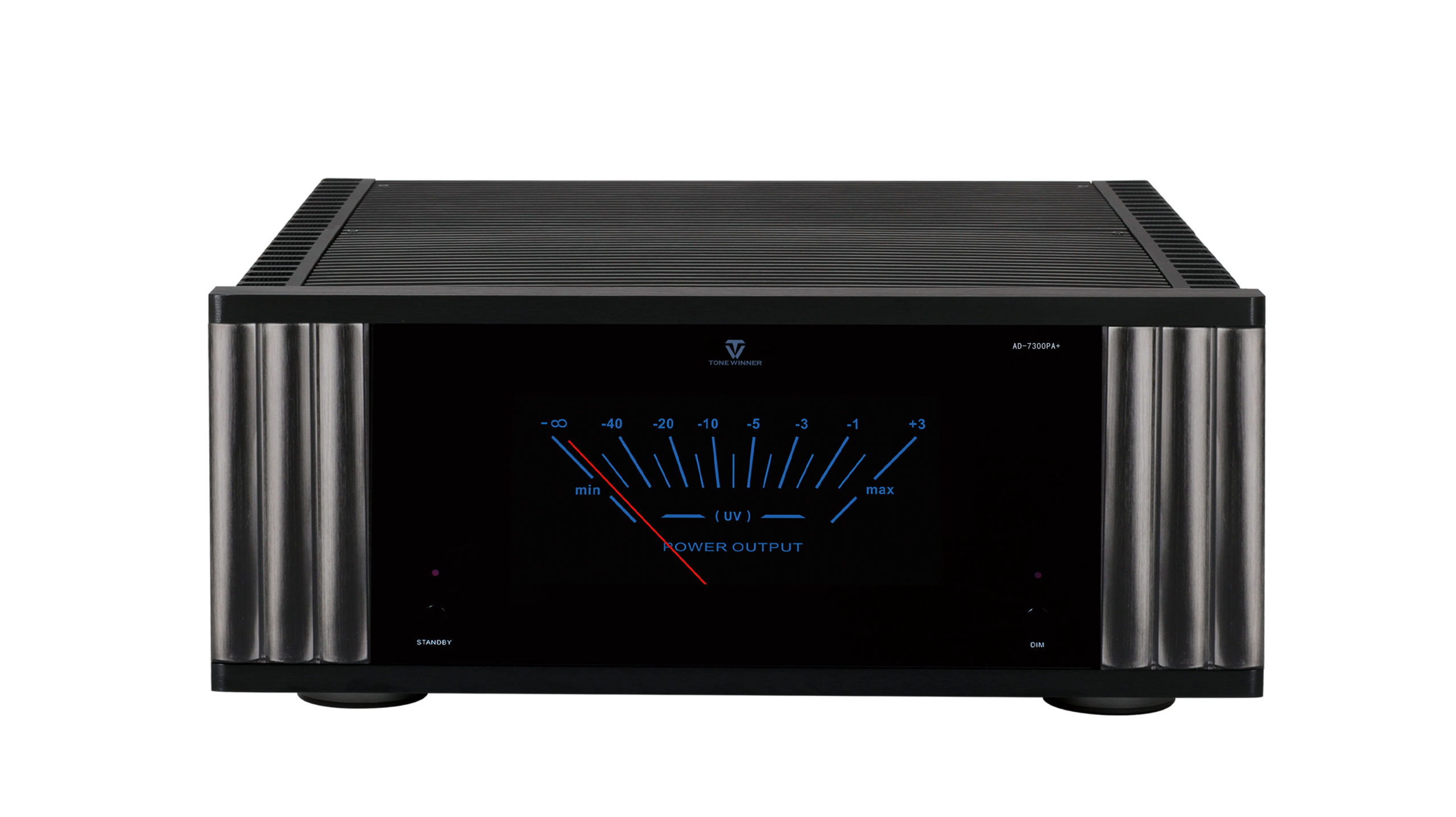

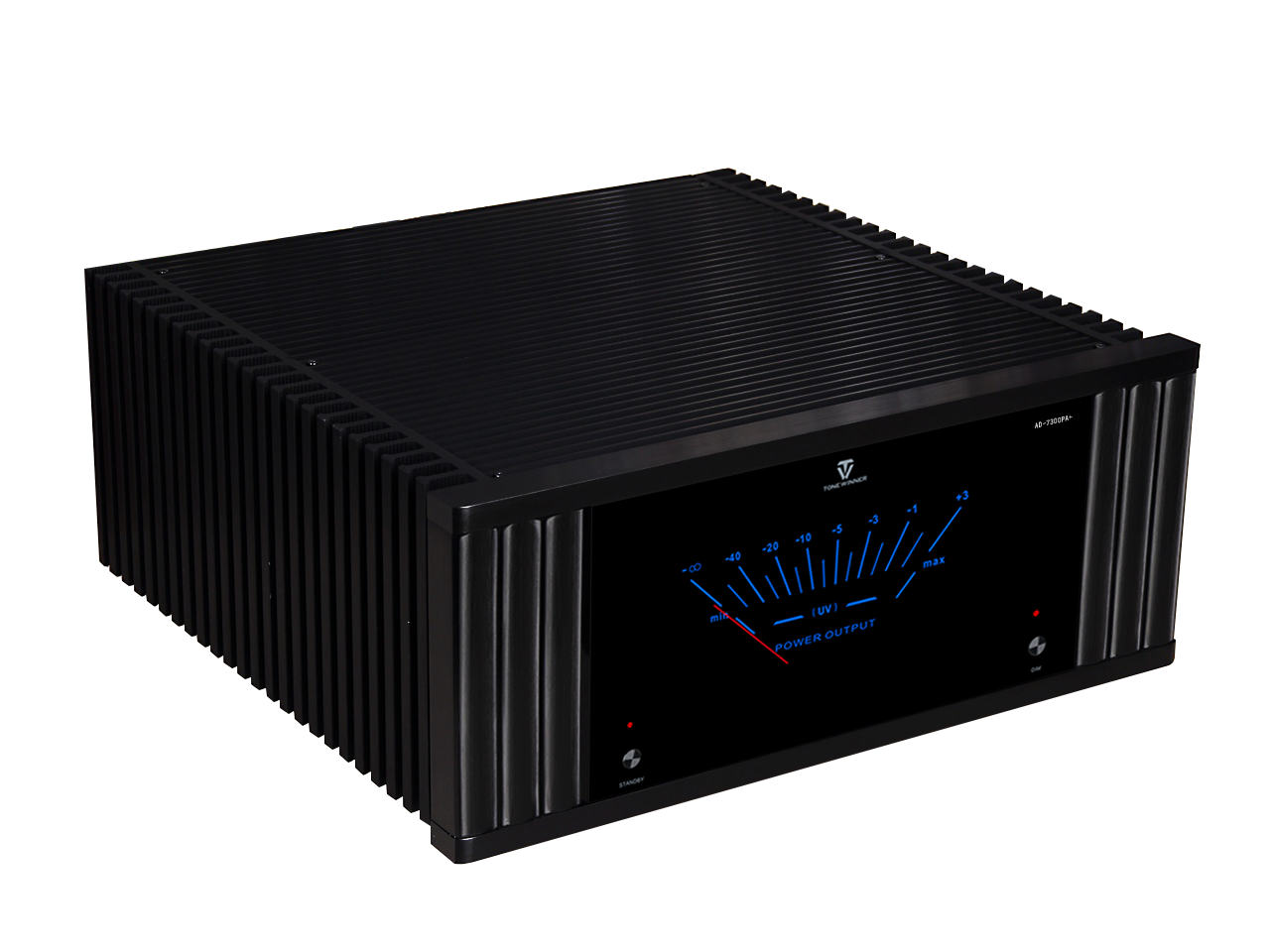

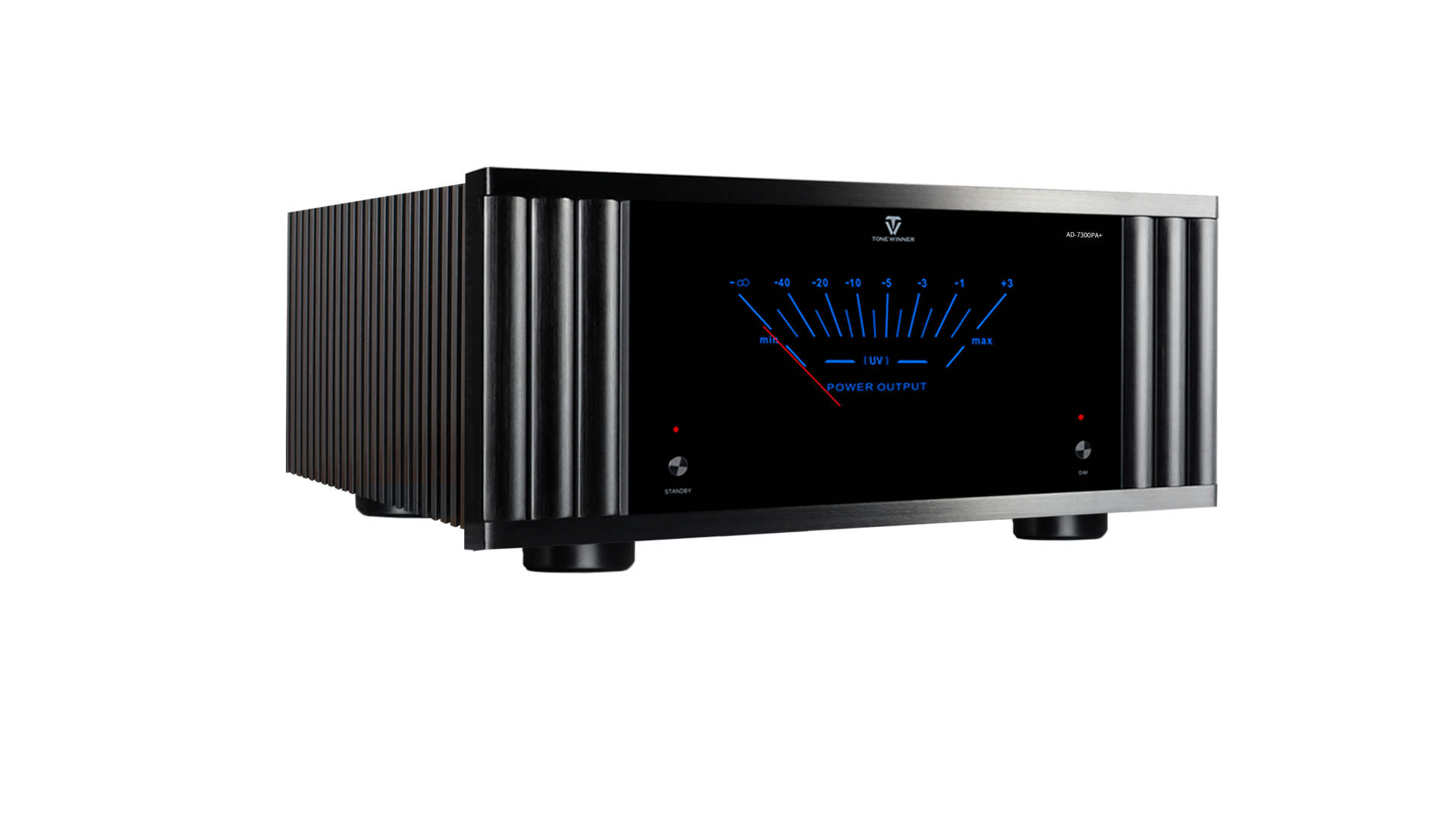

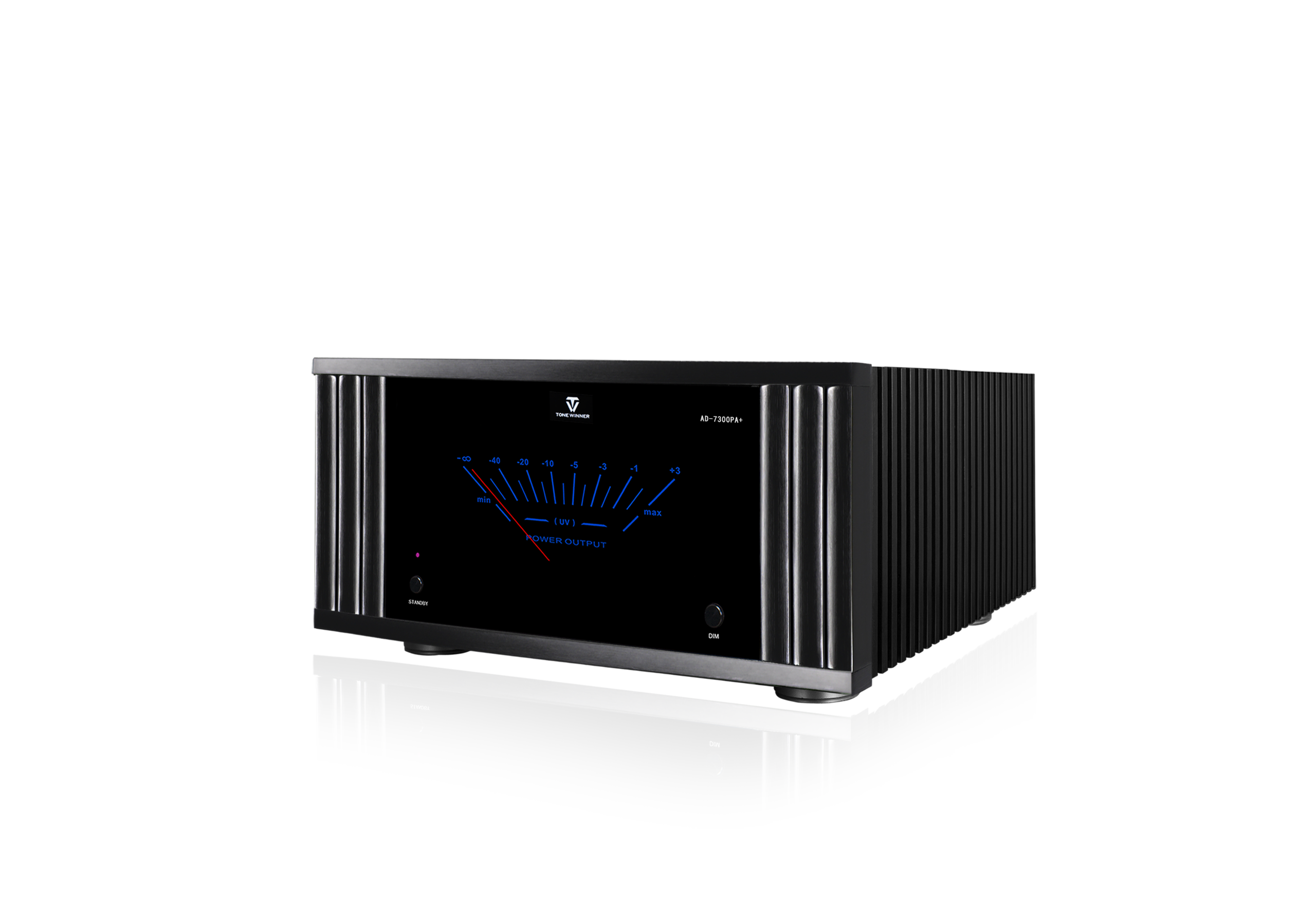

AD‑7300PA+
Syv kanaler. Én massiv kraftplattform.
En høystrøms 7-kanals klasse AB-effektforsterker for dedikerte hjemmekinoer. Separate forsterkermoduler, kraftig switch-mode-strømforsyning og balanserte innganger gir prosessoren arbeidsro – og høyttalerne dynamikken de fortjener.
Mer headroom når alle kanalene våkner
En surroundreceiver må dele strømforsyning, kjøling og kabinett mellom prosessering og mange forsterkerkanaler. AD‑7300PA+ flytter effektjobben til et dedikert 25 kilos chassis, slik at kinoprosessoren eller receiverens pre-out kan konsentrere seg om signalbehandlingen.
Hva betyr egentlig «7 × 300 watt»?
Hver av de syv kanalmodulene er konstruert for rundt 300 W i 8 ohm. Den faktiske samtidige effekten bestemmes også av strømnettet, den felles strømforsyningen, antall aktive kanaler, impedans og tillatt forvrengning.

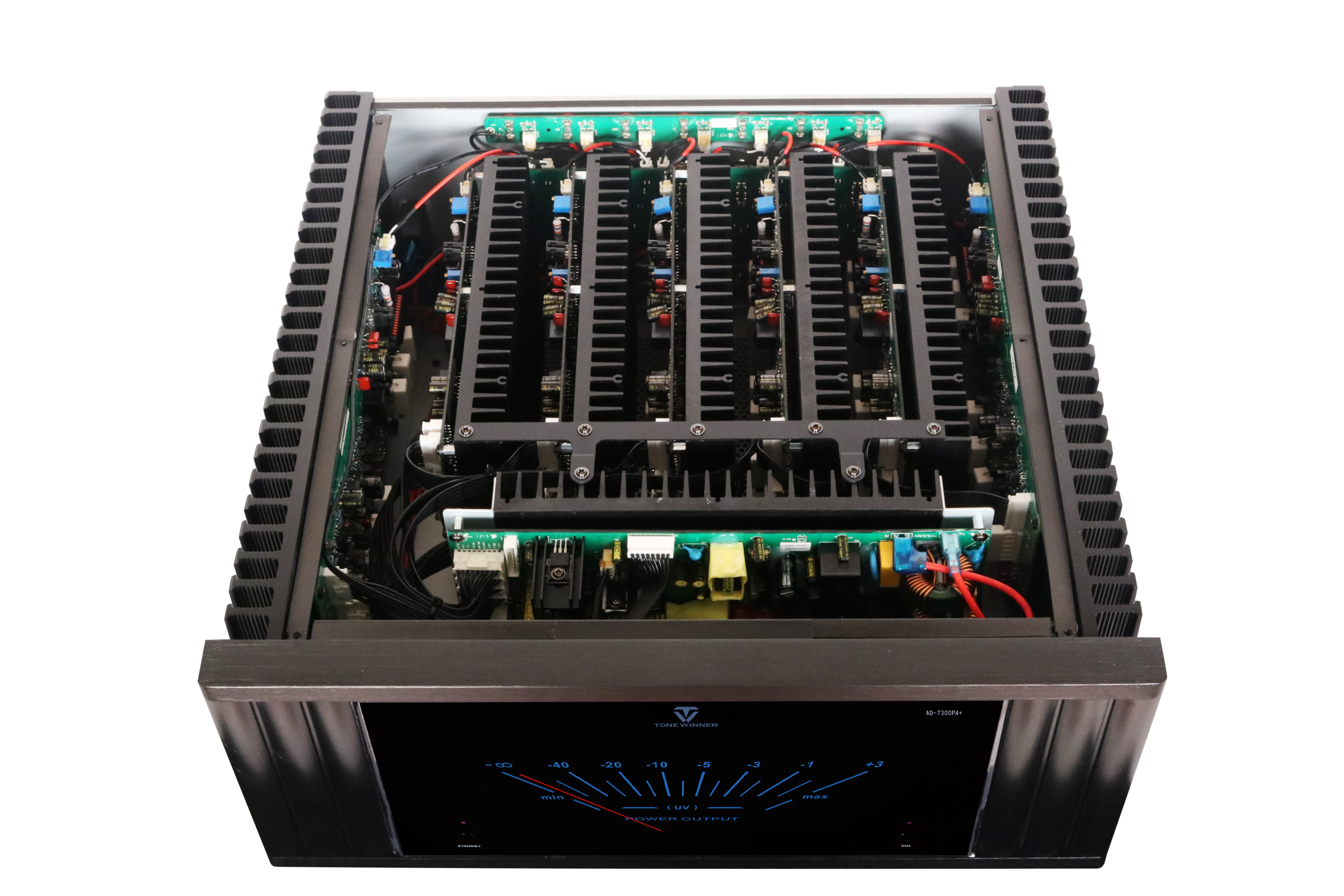

Egen forsterkermodul for hver kanal
Hver kanal har et separat, diskret klasse AB-forsterkerkort med tre komplementære transistorpar. Totalt benyttes 42 ON Semiconductor NJW0302G/NJW0281G-utgangstransistorer.
Modulene deler den sentrale switch-mode-strømforsyningen og er derfor ikke syv komplette monoblokker. Front venstre og høyre har større eksterne kjøleprofiler og høyere hvilestrøm enn de øvrige kanalene, noe som gir ekstra kapasitet til hovedhøyttalerne.
I filmlyd når sjelden samtlige kanaler maksimal effekt samtidig. Strømreservene kan derfor fordeles dynamisk der lydsporet krever mest.
Høy effekt uten en enorm ringkjernetrafo
Den regulerte switch-mode-strømforsyningen er dimensjonert for høy effekt og rask respons, samtidig som vekt og fysisk størrelse holdes lavere enn i en tilsvarende flerkanalskonstruksjon med tradisjonell lineær strømforsyning.
Forsterkertrinnene er likevel konvensjonelle, diskrete klasse AB-kretser. AD‑7300PA+ er derfor ikke en klasse D-forsterker – det er kun strømforsyningen som arbeider etter switch-mode-prinsippet.

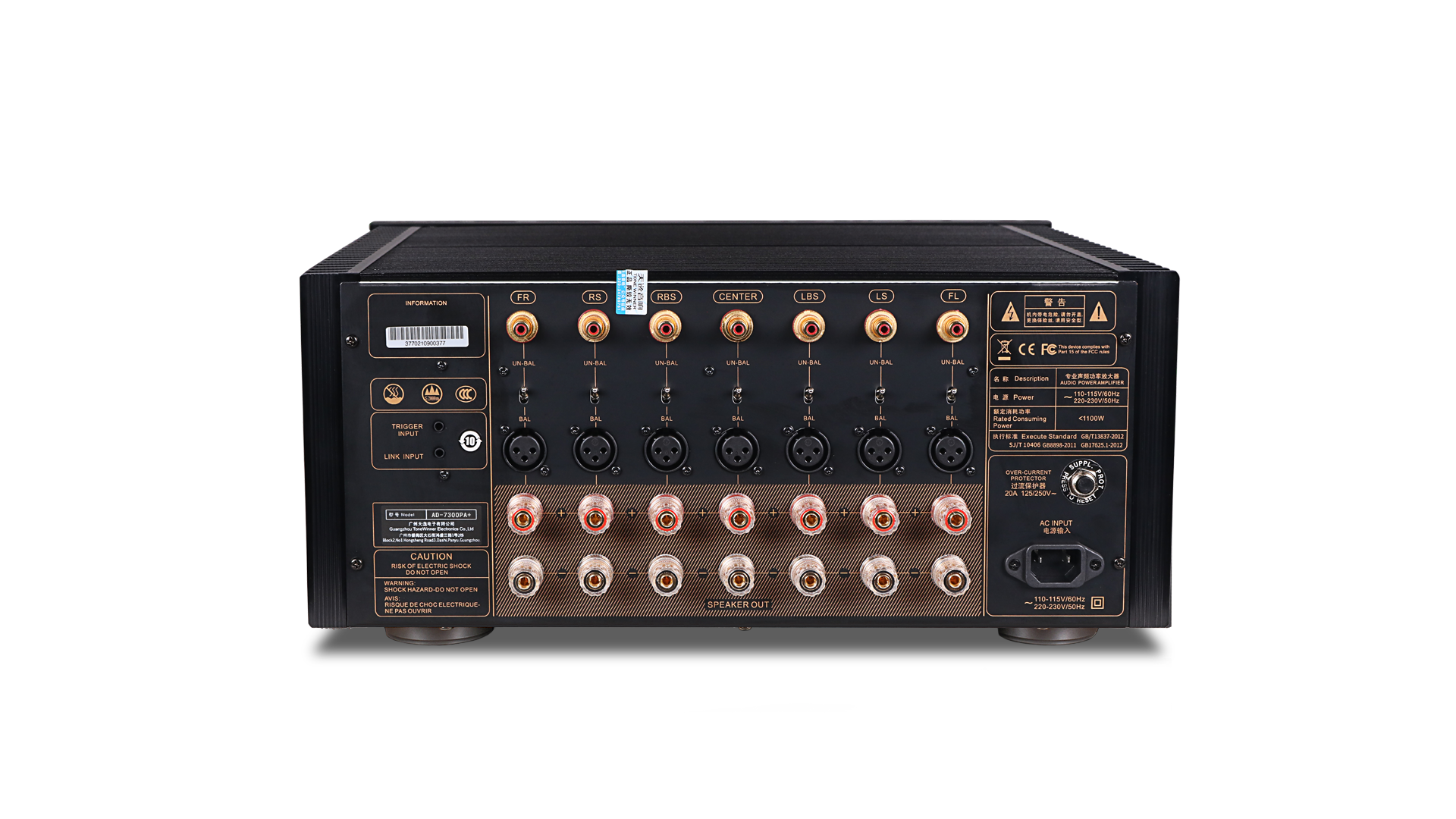

XLR eller RCA på alle syv kanaler
Hver kanal har både balansert XLR og ubalansert RCA med egen inngangsvelger. Det gjør forsterkeren kompatibel med alt fra receivere med pre-out til avanserte prosessorer med balanserte utganger.
- 7 × balansert XLR
- 7 × ubalansert RCA
- 7 sett høyttalerterminaler
- Triggerinngang for automatisk på/standby
- LINK-inngang for kompatibel styring av frontbelysningen
Flertrinns elektronisk beskyttelse
Forsterkeren overvåker kritiske driftsforhold og går i beskyttelse dersom noe faller utenfor sikre grenser.
Dette trekker anmelderne frem
Son‑Vidéo testet kombinasjonen med AD‑7300HD, mens Simple Home Cinema vurderte effektforsterkeren mot en egen referanseforsterker.
«Speech was crystal-clear and always comprehensible.»
«The bass was deep, tight and without drag.»
«The sheer amount of detail present.»
Planlegg rack, kjøling og strøm
AD‑7300PA+ veier ca. 25 kg og er 19,7 cm høy. Benytt en stabil rackhylle med god bæreevne og tilstrekkelig dybde for både kabinett, kontakter og kabelradius.
Sørg for fri luft rundt sideprofilene og over kabinettet. Ved høyt lydnivå kan effektbehovet bli betydelig, og strømopplegget bør dimensjoneres sammen med resten av kinoens belastning.
Tekniske spesifikasjoner
| Produkttype | 7-kanals klasse AB-effektforsterker |
|---|---|
| Forsterkermoduler | 7 separate, diskrete moduler med felles SMPS |
| Uavhengig målt effekt, 8 Ω | 300 W, 20 Hz–20 kHz, <0,1 % THD, én kanal |
| Uavhengig målt effekt, 2 × 8 Ω | 2 × 266 W, <0,1 % THD |
| Uavhengig målt effekt, 4 Ω | 507 W, 20 Hz–20 kHz, <0,1 % THD, én kanal |
| Fabrikkens maksspesifikasjon | 310 W / 8 Ω · 515 W / 4 Ω, 1 kHz, 3 % THD, én kanal |
| Anbefalt minimumslast | 4 Ω per kanal |
| Frekvensrespons | 20 Hz–50 kHz (+1/–3 dB) |
| THD, fabrikkdata | ≤0,09 % ved 1 kHz, normal drift |
| Signal/støy-forhold | ≥100 dB, A-vektet |
| Forsterkning | 29,5 dB |
| Inngangsfølsomhet | ca. 1,8 V |
| Innganger | 7 × XLR og 7 × RCA, individuelt valgbare |
| Trigger og styring | Triggerinngang + LINK-inngang for lysstyring |
| Strømforsyning | Høyeffekts switch-mode-strømforsyning |
| Utgangstransistorer | 42 × ON Semiconductor NJW0302G/NJW0281G |
| Maks. målt effektforbruk | ca. 1128 W ved 240 V i publisert test |
| Mål (B × H × D) | 440 × 197 × 445 mm |
| Nettovekt | ca. 25 kg |
| Utførelse | Sort aluminium med dimbart, blått frontmeter |
Effektverdier må alltid leses sammen med impedans, frekvensområde, forvrengning og antall kanaler i drift. Spesifikasjonene ovenfor skiller derfor mellom fabrikkens makstall og publiserte lavforvrengningsmålinger.
📄 Bruksanvisning
Les manualen før tilkobling, triggeroppsett og plassering i rack.
Se Tonewinners komplette produktpresentasjon
La prosessoren styre – og AD‑7300PA+ levere kraften
Syv diskrete kanaler, balanserte innganger og høy strømkapasitet gjør AD‑7300PA+ til en direkte vei fra receiverbasert drift til et seriøst separatesystem.
