miniDSP TIDE16 og Tonewinner AT-600: 16 kanaler, to ulike styrker

Avansert hjemmekino innenfor flere budsjetter

Med Tonewinner AT-600 og miniDSP TIDE16 blir omfattende romkorreksjon og 16-kanals prosessering tilgjengelig til priser som ligger langt under mange av løsningene fra etablerte aktører som StormAudio og Trinnov. Tonewinner skiller seg ut med en svært lav inngangspris. miniDSP koster mer, men åpner samtidig for en annen måte å bygge høyttalersystemet på.

Begge er surroundforforsterkere med Dolby Atmos og DTS:X. De kobles til separate effektforsterkere eller aktive høyttalere. Valget handler derfor om hvordan du vil fordele budsjettet mellom prosessor, høyttalere, effekt og rom – og hvor mye kontroll du ønsker over signalet til hvert høyttalerelement.

Tonewinner AT-600

29 999 kr inkl. mva.

Hele Dirac-lisenspakken og UMIK-1 er inkludert hos AVshop. Et svært prisgunstig utgangspunkt for en tradisjonell hjemmekino. ART aktiveres senere.

Se Tonewinner AT-600

miniDSP TIDE16

59 999 kr inkl. mva.

Hele Dirac-pakken er inkludert og tilgjengelig, sammen med fri matriseruting og aktiv deling. Målemikrofon kjøpes separat.

Se miniDSP TIDE16

Priser hos AVshop per 10. september 2026. Se produktsidene for gjeldende pris og lagerstatus.

Hele Dirac-pakken – med én viktig tidsforskjell

Dirac Live Room Correction tilpasser frekvens- og impulsresponsen til lytteområdet. Bass Control samordner høyttalere og subwoofere, slik at overgangen og bassresponsen kan bli jevnere på tvers av sitteplassene. Active Room Treatment, ART, lar egnede høyttalere og subwoofere samarbeide om å redusere romresonanser og etterklang i bassen.

Dirac-funksjon	Tonewinner AT-600	miniDSP TIDE16
Room Correction	Inkludert og tilgjengelig	Full Range inkludert og tilgjengelig
Bass Control	Inkludert og tilgjengelig	Multi-sub-lisens inkludert og tilgjengelig
Active Room Treatment	Lisens inkludert. Venter på godkjenning og firmware.	Inkludert og tilgjengelig

AT-600 leveres med ART-lisensen inkludert i prisen. Selve funksjonen blir tilgjengelig når modulen er godkjent av Dirac og nødvendig firmware er publisert. Det betyr at du får Room Correction og Bass Control nå, mens ART følger senere uten at du må kjøpe ART-lisensen på nytt.

På TIDE16 er hele pakken klar fra start. Hos AVshop følger UMIK-1 med AT-600; til TIDE16 legger du til en egnet målemikrofon, for eksempel UMIK-1 eller UMIK-2. Kalibreringen gjøres fra datamaskin. God plassering, egnede høyttalere og akustikkbehandling er fortsatt en del av grunnlaget for resultatet.

Dirac-status kontrollert 10. september 2026: AT-600 hos Dirac · TIDE16 hos Dirac.

miniDSP: Når prosessoren også er høyttalerens delefilter

TIDE16 er spesielt interessant når du vil drive høyttalerne aktivt. Da deles signalet digitalt før effektforsterkerne: Bass og diskant får hver sin utgang og forsterkerkanal i en toveis løsning. En treveis løsning får i tillegg en egen vei til mellomtonen. Høyttaleren må være konstruert eller tilrettelagt for slik drift.

I miniDSP Device Console kan samme lydkanal rutes til flere utganger. Hver utgang har høypass- og lavpassfilter, 20 parametriske EQ-bånd, nivå, polaritet og tidsjustering. Dermed kan du tilpasse delingen mellom elementene og få dem til å arbeide sammen som én høyttaler. Dette er også relevant for en kino der bare frontrekken drives aktivt, mens surround- og takhøyttalere har vanlige delefiltre.

Matrise i miniDSP Device Console som fordeler lyd til separate elementer i en aktiv frontrekke — miniDSPs eksempel på ruting til en aktiv frontrekke. Samme høyttalerkanal kan fordeles til flere fysiske utganger. Klikk på bildet for større visning.

Fleksibiliteten krever flere forsterkerkanaler og mer arbeid med målinger og oppsett. Elementenes respons, deling og tidsjustering må være på plass før Dirac kalibreres. Dirac behandler deretter den ferdig sammensatte høyttaleren. Med Bass Control eller ART låses relevante ruting- og utgangsinnstillinger, slik at endringer ikke gjør kalibreringen ugyldig.

miniDSP Device Console med utgangsfiltre, parametrisk EQ, nivå og delay — Utgangsbehandlingen i TIDE16 samler verktøyene som brukes til aktiv deling og finjustering. Produsentens grensesnittillustrasjon.

16 utganger må fordeles mellom høyttalere, deling og subwoofere

En aktiv høyttaler bruker flere utganger, selv om den bare representerer én kanal i lydsporet. En toveis frontrekke med venstre, senter og høyre bruker seks utganger. Med treveis deling av de samme tre høyttalerne trengs ni.

Eksempel på kanalfordeling i TIDE16	Utganger
Venstre og høyre front, toveis aktivt: 2 × 2	4
Senter, treveis aktivt: 1 × 3	3
To surroundhøyttalere med integrert delefilter	2
To takhøyttalere med integrert delefilter	2
Tre individuelt behandlede subwoofere	3
Totalt for dette 5.3.2-oppsettet	14 av 16

Eksempelet følger miniDSPs dokumenterte aktive kinooppsett. Du får to ledige utganger, men ikke 16 ordinære kinokanaler i tillegg til den aktive delingen. TIDE16 støtter opptil fire subwooferutganger innenfor totalen. Vi hjelper deg å planlegge en fordeling som passer både dagens høyttalere og en mulig utvidelse.

Se miniDSPs gjennomgang av aktiv hjemmekino.

Tonewinner: Svært mye prosessor for pengene

Har høyttalerne allerede ferdige delefiltre, trenger prosessoren normalt bare å levere én kanal til hver høyttaler. Da er AT-600 et naturlig valg: Du får omfattende romkorreksjon, flere subwooferkanaler og rikelig med tilkoblinger, samtidig som mer av budsjettet kan brukes på høyttalere, effektforsterkere og akustikk.

Tonewinner har også bassdeling, parametrisk EQ og vanlige justeringer for høyttaleroppsettet. Forskjellen er at miniDSP tilbyr en tydelig dokumentert arbeidsflyt med fri ruting og separate utgangsfiltre for aktiv to- og treveis drift. For høyttalere som gjør denne delingen selv, er det mindre behov for den ekstra fleksibiliteten.

Vær oppmerksom på kablingen: AT-600 har 14 balanserte XLR-utganger og 16 RCA-utganger. Produsenten oppgir blant annet 9.1.4 og 7.1.6 som balanserte oppsett, mens 9.3.4 og 7.3.6 utnytter de ekstra subwooferutgangene på RCA. Kontaktene gir maksimalt 16 samtidige kanaler totalt. TIDE16 har balansert XLR på alle 16 utgangene.

Tonewinner AT-600 bakpanel med HDMI, analoge innganger og XLR- og RCA-utganger — AT-600 har mange tilkoblinger, men ikke 16 balanserte utganger. De største oppsettene må planlegges med RCA for de ekstra subwooferkanalene.

HDMI og musikkilder trekker valget i ulike retninger

AT-600 har seks HDMI-innganger og to HDMI-utganger. Inngang 1–3 er oppgitt med 8K-støtte. Det gjør den praktisk når flere bildekilder skal samles, eller anlegget har både TV og projektor. Dolby Vision, HDR10, HDR10+ og HLG er oppgitt støttet.

TIDE16 har tre HDMI-innganger og én utgang. Videosvitsjen er begrenset til 4K/60 Hz og 18 Gbit/s. Den har eARC og Dolby Vision, men slipper ikke gjennom 8K eller 4K/120 Hz. Skal en slik kilde brukes, må bildet gå en annen vei – for eksempel direkte til en kompatibel TV, med lyd tilbake via eARC. TV-en må kunne videresende lydformatene du vil bruke.

miniDSP TIDE16 bakpanel med 16 XLR-utganger, tre HDMI-innganger, USB og analoge innganger — TIDE16 gir XLR på alle utganger, balansert stereoinngang og flerkanals USB Audio. HDMI-gjennomgangen stopper ved 4K/60 Hz.

Til musikk og PC-bruk har TIDE16 egne fordeler: Balansert analog stereoinngang og USB Audio med opptil åtte PCM-kanaler ved 48 kHz passer godt i kombinerte kino-, stereo- og måleoppsett. Tonewinner tilbyr på sin side analoge kilder via RCA, inkludert en 5.1-inngang, og avspilling fra USB-lagring og TF-kort. Begge har optiske og koaksiale digitalinnganger samt Bluetooth.

Kanalantallet må også leses sammen med lydformatet. TIDE16 dekoder Dolby i opptil 16 kanaler, mens DTS:X og Neural:X er begrenset til 12, inkludert LFE. Det er derfor ikke gitt at alle høyttalerne i et stort oppsett brukes på samme måte med alle lydspor.

Forskjellene som betyr mest i praksis

Egenskap	Tonewinner AT-600	miniDSP TIDE16
Typisk styrke	Tradisjonell hjemmekino og svært lav pris	Aktiv deling og fleksibel signalbehandling
Pris hos AVshop	29 999 kr inkl. mva.	59 999 kr inkl. mva.
Fysiske lydutganger	14 XLR + 16 RCA; maks. 16 samtidige kanaler	16 XLR; maks. 16 samtidige utganger
Subwooferkanaler	Opptil 3	Opptil 4, innenfor 16 utganger
HDMI	6 inn / 2 ut; 8K på inngang 1–3	3 inn / 1 ut; opptil 4K/60 Hz
Aktiv to- og treveis deling	Typisk bruk med integrerte høyttalerdelefiltre	Fri matriseruting og utgangsfiltre
Målemikrofon	UMIK-1 inkludert hos AVshop	Kjøpes separat
ART	Lisens inkludert; aktivering kommer senere	Inkludert og tilgjengelig
Demo hos AVshop	Tilgjengelig nå	Planlagt ved kommende levering

Vår vurdering er at AT-600 gir særlig mye for pengene i en vanlig hjemmekino. TIDE16 blir mer interessant når du faktisk bruker mulighetene for aktiv drift, trenger 16 balanserte utganger eller vil ha flerkanals USB Audio. Den kan også brukes med tradisjonelle høyttalere.

Begge senker inngangsbilletten til avansert prosessering. StormAudio og Trinnov har fortsatt løsninger for andre kanalbehov, formater og installasjoner. Denne sammenligningen vurderer funksjoner og bruksområder. Vi har ennå ikke gjennomført en direkte lyttetest med begge prosessorene i vårt demorom.

Hør Tonewinner nå – miniDSP kommer i demo

Tonewinner AT-600 står allerede i demo hos AVshop. Kom innom og opplev hvordan prosessering, bassintegrasjon og romkorreksjon fungerer i et komplett anlegg. ART på Tonewinner kan demonstreres når godkjenning og firmware er på plass.

AVshops referansekino på Alnabru med kinostoler, projektor og blå belysning — AVshops referansekino på Alnabru. Foto: AVshop. Avtal demonstrasjon av løsningen du ønsker å høre.

miniDSP TIDE16 settes i demo når den kommende leveransen ankommer. Vi forventer ankomst rundt 20. september 2026, slik produktsiden oppgir ved publisering. Ta kontakt før besøket, så bekrefter vi hva som er klart til demonstrasjon.

Ta gjerne med en oversikt over høyttalere, subwoofere, effektforsterkere og bildekilder. Da kan vi vise hvilken prosessor som passer oppsettet, og hva du vinner på å bruke budsjettet på aktiv deling, flere subwoofere eller bedre romtilpasning.

Avtal demo med AVshop Se showroom og finn veien

Smalvollveien 61, 0667 Oslo · Mandag–fredag 09:00–16:00.

Kilder og produktinformasjon

Artikkelen bygger på produsentenes dokumentasjon, Diracs lisensstatus og AVshops priser og demoplan per 10. september 2026. Bilder: miniDSP, Tonewinner og AVshop. Alle bilder i artikkelen leveres fra AVshop.

Tonewinner AT-600 hos AVshop · miniDSP TIDE16 hos AVshop
Tonewinner: spesifikasjoner · miniDSP: spesifikasjoner
miniDSP: signalgang og Dirac · miniDSP: HDMI-støtte

CEDIA 2026: DreamScreen CoreX1 mellom lyd og bilde i verdensklasse

Midt mellom to kompromissløse opplevelser

Et akustisk transparent lerret har en helt spesiell oppgave: Det skal gjengi bildet fra projektoren, samtidig som lyden fra høyttalerne bak skal slippe gjennom. Når både lyd- og bildekilden er blant det ypperste som finnes, blir kravene til duken tilsvarende høye.

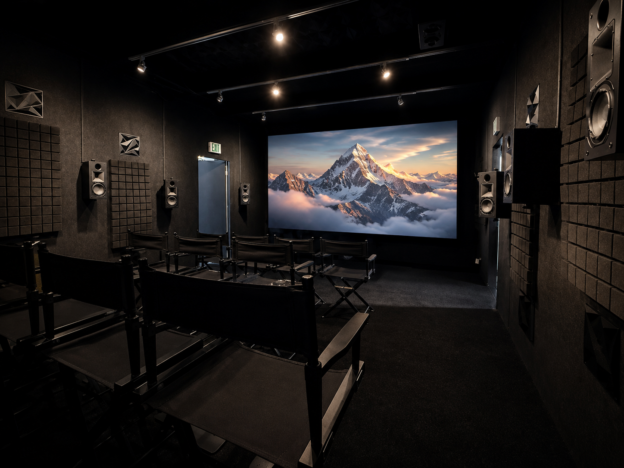

Det var nettopp denne posisjonen DreamScreen UltraWeave CoreX1 fikk i Alcons’ Sound Room 9 under CEDIA Expo 2026 i Denver. Foran lerretet sto en Christie Griffyn 4K35-RGB med RGB-laser og VDR. Bak lerretet arbeidet Alcons CRMSQ-frontkanaler med selskapets svært raffinerte pro-ribbon-teknologi.

For oss var dette en mulighet til å vise hva som faktisk bor i CoreX1: En lerretsduk som lar både projektorens presisjon og lydsystemets fineste detaljer komme til sin rett. Resultatet ble en kinoopplevelse verdig noen av messens gjeveste utmerkelser.

Best of CEDIA – en anerkjennelse av helheten

Alcons-rommet ble hedret med AVSForums «Best of CEDIA 2026». Også ecoustics ga demonstrasjonen sin «Best in Show»-utmerkelse. Prisene gjaldt den samlede opplevelsen i rommet, der DreamScreen CoreX1 var en sentral del av samspillet mellom lyd og bilde.

At et norsk lerret inngår i et slikt oppsett, sammen med Alcons, Christie og Trinnov, er vi stolte av. For en lerretsduk er dette en særlig meningsfull arena: Det avgjørende er hva den bidrar med til filmopplevelsen.

AVSForum Best of CEDIA 2026-trofé ved siden av et Alcons pro-ribbon-element — AVSForums «Best of CEDIA 2026», her sammen med et Alcons pro-ribbon-element.

ecoustics Best in Show-utmerkelse fra CEDIA Expo 2026 — Også ecoustics hedret demonstrasjonen med «Best in Show» på CEDIA Expo 2026.

Rundt 600 nits fra RGB-laser: Duken må holde følge

Christie Griffyn 4K35-RGB kombinerer native 4K-oppløsning med RGB-laser. I demonstrasjonsoppsettet hadde vi rundt 600 nits tilgjengelig på lerretet ved det valgte lysnivået. Det ga et bilde med et voldsomt overskudd av lys og farger, der selv små egenskaper ved lerretsoverflaten ble synlige.

Stor lysstyrke er derfor også en krevende prøve for duken. Overflatestruktur og uønsket glans kan trekke oppmerksomheten bort fra motivet. En duk skal bevare de små detaljene og de rene, lyse flatene, samtidig som bildet oppleves rolig og naturlig.

Vår erfaring fra CEDIA var at CoreX1 håndterte dette svært godt. Vi opplevde et skarpt, rent og nøytralt bilde, med svært begrenset overflateglans – ofte omtalt som «sheen» – selv med RGB-laser og dette høye lysnivået. Den tette, fine strukturen og matte overflaten lot Christie-projektorens kvaliteter tre tydelig frem.

Christies VDR bidro til dynamikken i demonstrasjonen. CoreX1s oppgave var å formidle resultatet på lerretet med mest mulig av bildets detaljer, farger og dybde i behold.

Detaljbilde av Christie Griffyn RGB-laserprojektor på CEDIA 2026 — Christie Griffyn 4K35-RGB før installasjon. Kombinasjonen av native 4K, RGB-laser og høy lysstyrke stilte store krav til lerretsduken.

Alcons’ pro-ribbon-lyd fortjener en duk som slipper den frem

Like viktig er det som skjer bak bildet. Alcons CRMSQ bruker pro-ribbon-elementer til mellomtone og diskant, med en kombinasjon av oppløsning, dynamikk og kontroll som gjør systemet spesielt godt egnet til ambisiøse kinoer.

Hver av de tre frontkanalene i dette oppsettet er bygget opp som en modulær line source med to CRMSQ-moduler og en egen CRMSQB-bassmodul. Mellom frontkanalene står lukkede 18-tommers subwoofere. Her ser vi frontrekken uten lerretet foran.

Tre Alcons CRMSQ-frontkanaler med to line source-moduler og egen bassmodul per kanal, sammen med lukkede 18-tommers subwoofere — Frontrekken bak CoreX1: modulære Alcons CRMSQ-frontkanaler og lukkede 18-tommers subwoofere.

Når slike høyttalere plasseres bak et lerret, må duken ta vare på mer enn lydnivået. Dialogens tydelighet, klangen i en stemme, anslaget fra et instrument og luften i lydbildet er kvaliteter som skal nå frem til publikum. Her er lerretet en del av lydsystemet, like mye som det er en del av bildekjeden.

CoreX1 er utviklet for nettopp denne dobbeltrollen. I Alcons-rommet opplevde vi et åpent og raffinert lydbilde, med tydelig dialog og fine detaljer gjennom duken. Samtidig var lyden forankret i bildet. Det er denne kombinasjonen som gjør et akustisk transparent lerret så verdifullt i en gjennomført hjemmekino.

DreamScreen CoreX1 under klargjøring foran Alcons-frontkanalene i det opplyste demorommet på CEDIA 2026 — CoreX1 under klargjøring i det opplyste demorommet. Alcons-frontkanalene står bak den akustisk transparente duken.

Ett rom. Et lag av spesialister.

Demonstrasjonen samlet kompetanse fra flere av hjemmekinobransjens ledende aktører. Alcons leverte et 11.8.6-oppsett, mens Trinnov Altitude og WaveForming sto sentralt i prosesseringen og kontrollen av bassen. Christie og Lumagen bidro i bildekjeden, med DreamScreen CoreX1 som selve bildeflaten.

Matt Poes / Poes Acoustics sto for utforming og optimalisering, og Atlanta Home Theater bidro med byggingen av rommet. Slike demonstrasjoner viser hvor mye godt samarbeid, riktig plassering og grundig kalibrering betyr for sluttresultatet.

600 nits fra RGB-laser. Raffinert pro-ribbon-lyd. Norsk lerretsteknologi midt imellom.

Slik ble kinoopplevelsen bygget

Illustrasjonen viser hvordan lerret, høyttalere, subwoofere og sitteplasser inngikk i et planlagt system. Det er i dette samspillet CoreX1 får vist styrken sin: som en bildeflate med høy presisjon, som samtidig gir frihet til å plassere frontkanalene der lyden hører hjemme.

3D-illustrasjon av høyttaleroppsettet i Alcons Sound Room 9 — 3D-illustrasjon av Alcons-rommet med høyttalerplassering, lerret, akustikktiltak og sitteplasser.

Inngangspartiet til Alcons Sound Room 9 på CEDIA Expo 2026 i Denver — Ved inngangen til Sound Room 9 møtte besøkende både Alcons og norske DreamScreen.

Verdensledende teknologi på «lokalrabatt»

DreamScreen er norsk. Det gir en hyggelig fordel for våre norske kunder: Som norsk merke tilbyr DreamScreen norske kunder et gunstigere prisnivå enn internasjonalt.

Det betyr at norske hjemmekinoentusiaster får tilgang til den samme lerretsteknologien som demonstreres sammen med Alcons, Christie og Trinnov internasjonalt, til et gunstigere prisnivå her hjemme.

Vi synes «verdensledende teknologi på lokalrabatt» oppsummerer det godt. CEDIA 2026 viste hva DreamScreen CoreX1 kan bidra med når resten av anlegget setter standarden svært høyt. Den erfaringen tar vi med oss når vi hjelper norske kunder med å bygge sin egen kino.

Spør oss om CoreX1 til din kino

Artikkelen bygger på våre egne erfaringer fra demonstrasjonen på CEDIA 2026. Oppgitt lysnivå gjelder demonstrasjonsoppsettet. Bildene og romillustrasjonen viser demonstrasjonen og oppsettet på CEDIA 2026.

Les mer om oppsettet hos Alcons Audio, Christie og Trinnov.

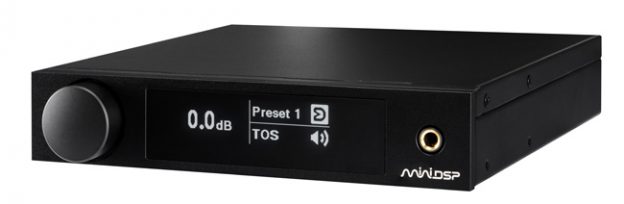

miniDSP-guide: velg riktig DSP og kom i gang med Dirac og REW

Dirac Live med DAC-en du allerede har

En ekstern DSP kan korrigere signalet før det når DAC-en. Med en digital kilde, en miniDSP med passende digital utgang og DAC-en din etterpå, unngår du et ekstra analogt mellomledd. DAC-en utfører fortsatt D/A-konverteringen.

Eksempel på signalvei

Digital kilde → miniDSP med Dirac Live → digital inngang på DAC → forsterker → høyttalere

Flex Digital med Dirac-oppgradering og SHD Studio er aktuelle alternativer. SHD Studio har også nettverksavspilling. Vanlig SHD kan sende prosessert lyd videre digitalt og har i tillegg analoge inn- og utganger.

Kontroller at utgangen passer DAC-ens inngang og støttede samplingsfrekvens. Avklar også hvilken enhet som skal styre volumet. Romkorreksjon endrer signalet; en digital signalvei betyr derfor ikke bitperfekt avspilling med korreksjonen aktiv.

Velg etter signalvei og bruksområde

Tell først hvor mange uavhengige utganger du trenger. Et stereoanlegg med to subwoofere kan bruke fire utganger. Skal du bare behandle receiverens subwoofersignal, trenger DSP-en ikke å ta over resten av lydanlegget.

Modell	Aktuelt bruksområde	Dirac Live
2×4 HD	Stereo inn, fire analoge RCA-utganger. Manuell EQ, subwoofere og aktiv deling.	Tilleggslisens aktiverer DDRC-24-modus.
DDRC-24	Samme grunnplattform som 2×4 HD, med stereo romkorreksjon.	Stereo-Dirac er inkludert i DDRC-24.
Flex	Stereo inn, fire utganger. Velg RCA, balansert eller digital utgave etter utstyret som skal kobles til.	Valgfri stereo-oppgradering; sjekk hvilken pakke du bestiller.
SHD / SHD Studio	Nettverksavspilling, stereo og subwooferintegrasjon. SHD har analoge og digitale tilkoblinger; Studio har digitale lydtilkoblinger.	Stereo-Dirac er inkludert.

Dette er en veiviser til stereomodellene. Flere fysiske utganger betyr ikke tilsvarende mange Dirac-kanaler. For flerkanalslyd fra TV eller hjemmekino må også lydformat, HDMI/eARC og dekoding vurderes.

Hva gjør Dirac – og hva setter du opp selv?

Dirac Live bruker målinger rundt lytteplassen til å beregne romkorreksjon mot en valgt målkurve. I stereomodellene over behandles venstre og høyre side som to kanaler, også når hver side spiller sammen med en subwoofer.

Ruting, delefiltre og grunnleggende integrasjon mellom høyttalere og subwoofere settes opp først. Stereo-Dirac er ikke det samme som Dirac Live Bass Control eller Active Room Treatment. Ikke legg til grunn at disse funksjonene følger med fordi produktet har Dirac Live.

Samplingsfrekvens: sammenlign riktig tall

2×4 HD og Flex har normalt 96 kHz intern behandling uten Dirac. DDRC-24 og Flex med Dirac behandler ved 48 kHz, mens SHD og SHD Studio beholder 96 kHz med Dirac. Dette er noe annet enn maksimal samplingsfrekvens inn på USB eller en digital inngang. Tilkoblinger og funksjoner bør være utgangspunktet for valget.

Kom i gang i riktig rekkefølge

Installer programvaren for din modell. Bruk produsentens veiledning for miniDSP Device Console, nødvendige drivere og eventuell Dirac-aktivering.
Koble til og navngi utgangene. Kontroller venstre, høyre og subwoofer med lavt nivå. Lagre et utgangspunkt før du begynner å endre filtre.
Gjør mikrofonen klar. Bruk en støttet, kalibrert målemikrofon, for eksempel UMIK-1 eller UMIK-2. Last inn kalibreringsfilen som hører til mikrofonen, og følg måleprogrammets anvisning for retning og plassering.
Sett opp deling og mål grunnresponsen. Kontroller at høyttalere og subwoofere spiller godt sammen før siste romkorreksjon.
Korriger, lagre og kontroller på nytt. Med Dirac eksporteres filtrene til riktig profil i prosessoren. Bruk kontrollmålinger og kjent musikk til å vurdere resultatet.

Få høyttalere og subwoofere til å møtes

Et høypassfilter begrenser bassen til hovedhøyttalerne, mens et lavpassfilter begrenser de øvre frekvensene til subwooferen. Delingen må passe høyttalernes kapasitet, plasseringen og den målte responsen.

Rundt 80 Hz og Linkwitz–Riley 24 dB/oktav kan være et praktisk første forsøk i et vanlig høyttaler/subwoofer-oppsett. Det er ingen fasit: Høyttalernes egen avrulling, subwooferens elektronikk og forsinkelse påvirker hvordan lyden summerer.

Mål høyttaler og subwoofer hver for seg og sammen. En tydelig grop rundt delingen kan skyldes utfasing. Undersøk nivå, polaritet, forsinkelse og plassering før du forsøker å fylle gropen med EQ. Unngå å legge flere lavpassfiltre oppå hverandre uten en plan.

Illustrasjon av delefilterkurver i miniDSP — Illustrasjon av delefilterinnstillinger fra den opprinnelige guiden. Kurven er et eksempel, ikke en måling av ditt rom.

REW gir deg kontroll på endringene

Room EQ Wizard, REW, viser hvordan anlegget oppfører seg før og etter justering. Begynn gjerne med plassering og bassområdet. Flere målinger rundt lytteplassen viser om en forbedring gjelder et nyttig område eller bare ett mikrofonpunkt.

Ved eksport av EQ må du velge riktig miniDSP-modell og driftsmodus i REW. Filterinnstillinger beregnet for feil samplingsfrekvens kan gi feil resultat. Last inn filtrene i riktig kanal og mål på nytt; den beregnede kurven alene bekrefter ikke hvordan rommet spiller.

Parametrisk EQ og vanlige delefiltre er et godt sted å starte. Brukerdefinerte FIR-filtre er en mer avansert mulighet på enkelte modeller og i bestemte driftsmoduser. Ikke forutsett at kapasiteten er lik med og uten Dirac.

Behold margin til de kraftigste signalene

Korreksjon kan løfte nivået i deler av frekvensområdet. Gainstrukturen må derfor gi plass til både musikkens topper og filtrene du legger til.

Å dempe tydelige topper er ofte et bedre utgangspunkt enn stor forsterkning av dype groper.
Tilpass analogt inngangsnivå til DSP-ens grense, og kontroller nivåene i Device Console. Senk nivået der overstyringen oppstår.
Pass på at DSP-utgangen heller ikke overstyrer neste enhet. Lavere volum lenger ute i kjeden reparerer ikke et signal som allerede er klippet.
Kontroller at riktig profil og korreksjon er aktiv, og sammenlign med omtrent samme lydnivå. Lagre en kopi av et oppsett som fungerer før du eksperimenterer videre.

Finn løsningen som passer anlegget ditt

Send oss modellnavn på kilde, DAC/forsterker, høyttalere og subwoofere, og fortell hva du vil forbedre. Da kan vi hjelpe med tilkoblinger, riktig miniDSP-modell og behov for målemikrofon eller lisens.

Se DSP og måleutstyr Spør AVshop

Videre lesning: miniDSPs oppdaterte manualer og produsentens veiledning for subwooferintegrasjon med REW.

REFERANSER

Legg igjen en kommentar

NOEN AV VÅRE REFERANSER

MOTION BLUR FILMSTUDIO OSLO

Motion Blur (https://www.motionblur.no), som står for blant annet filmene Troll og NR 24, har nå fått på plass sitt nye screening- og redigeringsrom med utstyr fra bl.a. Hamrammr, DreamScreen og Epson, og vi må jo si dette både låt utrolig bra, samt fikk en imponerende god punch på bildesiden i tillegg.

Lydsystemet består av Hamrammr Immersive 12 i front og Immersive 8 som surround, samt 2stk Hamrammr Sealed Sub 18 i front. Til tross for rommets relativt store volum er bassrespons, kvalitet og lyddtrykk imponerende bra, systemet har på ingen måte pusteproblemer, så dette er vi utrolig fornøyd med – og Motion Blur også!

På effektsiden benyttes en «enkel» Marantz receiver (Cinema 40), og som følge av svært høy følsomhet på høyttalerne, dvs. at en trenger lite watt for å levere mye lyd, fungerer dette glimrende som løsning selv i dette store rommet. Ettersom subwooferne leveres med en 3,2kW forsterker, og dermed oppfyller hovedbehovet for effekt, vil et Hamrammr-system fint kunne drives av en helt normal receiver og til tross for dette levere massivt lyddtrykk. Forskjellen på en høyttaler med type 90dB følsomhet og disse på 98dB er enorm i praksis – i stedet for å trenge hundrevis av watt for å levere type >100dB lydtrykk, klarer en seg gjerne med langt mindre. En kan dermed heller velge kvalitet fremfor kvantitet på effektsiden, noe som betyr bedre lydkvalitet uten å gå på kompromiss med lydtrykk!

Lerretet er et enormt 4,8m bredt DreamScreen UltraWeave Studio X1 i 16:9-format, og projektoren en Epson QB3000 med 6000 lumens lys. Normalt har en måttet ty til typiske «business»-projektorer med relativt begredelig kvalitet på lerreter av denne størrelsen med mindre en strekker budsjettet relativt godt og går for type Sony GTZ380 eller en Christie eller Barco variant. Epson tilbyr mye lys for pengene, samt også dynamisk tone mapping av HDR, god fargegjengivelse og (svært overraskende) lav støydrift slik at projektoren uten problemer kan plasseres i samme rom som i dette tilfellet.

MAERSK INTREPID + INTEGRATOR OFFSHORE

Begge disse offshore-installasjonene har en noenlunde identisk utstyrspakke bestående av et «Immersive» lydsystem i Atmos-format med høyttalere også i himlingen, samt installasjon av høyttalere i en baffelvegg i front. De benytter en motorisert maskeringsløsning, DreamScreen MotoMask, som lerret, med vårt akustisk transparente DreamScreen UltraWeave-lerretsduk. Bruk av en akustisk transparent lerretsduk frigjør mye plass som dermed effektivt kan benyttes til installasjon av skjulte høyttalere og subwoofere og er sterkt anbefalt. I tillegg til plassbesparelsen gir en slik baffelvegg 6dB ekstra lydnivå, og ettersom dB-kurven er logaritmisk betyr faktisk dette at en dobler den opplevde effekten hele 2 ganger.

Videokalibrering: få et riktigere bilde fra projektoren

Legg igjen en kommentar

Farger og gråskala

Målinger viser hva som bør justeres i akkurat din projektor.

SDR og HDR

Ulike signaltyper trenger egne mål og riktig bildebehandling.

Rom og lerret

Lerretsduk, bildestørrelse og lysforhold påvirker resultatet.

Videokalibrering forklart

Et bilde som følger innholdet

Kalibrering reduserer avvik mellom bildet som er lagret i filmen, og bildet du ser på lerretet. Målet er naturlige farger, nøytral gråskala og en lysfordeling som bevarer informasjonen i bildet innenfor projektorens kapasitet.

En god fabrikkmodus kan være et fint utgangspunkt. Målinger gjør det mulig å kontrollere den konkrete enheten sammen med lerretet og innstillingene den skal brukes med.

Se AVshops video på YouTube

Hva justeres under en kalibrering?

Gråskala og hvitbalanse

Balansen mellom rødt, grønt og blått kontrolleres fra mørke til lyse gråtoner. Fargestikk her påvirker store deler av bildet. For vanlig SDR- og HDR-videoinnhold brukes normalt hvitpunktet D65 som referanse.

Farger

Fargenes nyanse, metning og lysnivå vurderes mot standarden for innholdet. Det holder ikke at rødt ser kraftig ut; også hudtoner og mindre mettede farger skal gjengis riktig. Projektorens fargerom setter den ytre grensen.

Lysfordeling

I SDR beskriver gamma hvordan signalnivåene fordeles som lys mellom sort og hvitt. Feil lysfordeling kan gjøre skygger vanskelige å skille eller gi et flatt bilde. HDR må vurderes med en annen overføringsfunksjon og eventuell tonemapping.

Signalnivå og detaljgjengivelse

Testbilder brukes for å avdekke feil signalnivå, tapte detaljer nær sort og utbrente lyse partier. Bildeutsnitt, fokus og unødvendig skarphetsbehandling er også relevante å kontrollere i et ferdig oppsett.

SDR og HDR trenger forskjellig behandling

SDR: en kontrollert referanse

Vanlig HD-videoinnhold i SDR bruker som regel Rec.709. Her justeres blant annet hvitbalanse, farger og gamma, med lysnivå tilpasset bruken. En profil for et mørklagt kinorom kan ha andre prioriteringer enn en profil for rom med mer lys.

HDR: tilpasning til tilgjengelig lys

HDR10 bruker PQ som overføringsfunksjon. Når innholdets lysnivåer overstiger det projektoren kan gjengi på lerretet, trengs tonemapping. Den tilpasser lysområdet slik at bildet får en brukbar balanse mellom generell lysstyrke, skygger og høylys.

HDR vurderes i hele oppsettet

Lerretsstørrelse, duk, lysinnstilling og eventuell ekstern videoprosessor må ses i sammenheng. Det finnes ikke én fast HDR-kurve som gir best resultat på alle projektorer og filmer. Dynamisk tonemapping kan tilpasse behandlingen til innholdet, men erstatter ikke kontroll av gråskala, farger og signalkjeden.

Rommet og lerretet er en del av bildet

Lyse flater og lys som treffer lerretet påvirker opplevd kontrast. Lerretsmaterialet påvirker lyset som reflekteres tilbake til seeren. Derfor ber vi om informasjon om både rom og lerret før kalibrering.

I AVshops simulator

Vi kalibrerer under kontrollerte lysforhold og tilpasser oppsettet etter opplysningene om rommet ditt. Når lerretsmaterialet finnes i vårt kartotek, bruker vi dette som grunnlag. Oppgi derfor duktype og bildestørrelse så presist som mulig.

Kalibrering av projektor kjøpt hos AVshop

I den ferdige hjemmekinoen

Kalibrering hjemme gjør det mulig å arbeide med projektor, lerret og rom samlet i den faktiske installasjonen. Projektoren må være montert og grovjustert, og lysforholdene må kunne kontrolleres. Avklar område og avtale gjennom tjenestesiden.

Se hjemme-kalibrering

Har du kjøpt projektoren et annet sted, finner du også et eget alternativ i oversikten over videokalibrering.

Fra måling til ferdig bildeprofil

1. Kartlegg utgangspunktet

Projektor, bildeprofil og bruksforhold avklares. Testsignaler og måleutstyr gir et grunnlag for å se hvilke avvik som finnes før justering.

2. Juster og mål igjen

Gråskala, farger og lysrespons justeres med kontrollmålinger underveis. Arbeidet tilpasses funksjonene i projektoren og profilene som er bestilt.

3. Kontroller resultatet

Ettermålinger viser resultatet opp mot utgangspunktet. Du får dokumentasjon med før- og ettermålinger ved levering.

Vår ISF/THX-videokalibrering bruker profesjonelle måleinstrumenter, signalgenerator og Calman. Omfanget av SDR, HDR og ekstra bildeprofiler velges eller avklares ved bestilling av den aktuelle tjenesten.

Dette er nyttig å ha klart

Projektoren: Modell, nåværende plassering og hvilke kilder eller videoprosessorer du bruker.
Lerretet: Produsent, duktype, bredde eller diagonal og bildeformat.
Rommet: Farge på vegger og tak, mulighet for mørklegging og gjerne bilder av oppsettet.
Bruken: Film, sport eller spill, hvilke HDR-kilder du har, og om du ønsker profiler for ulike lysforhold.
Ved hjemmebesøk: Montert projektor, grovjustert bilde og tilgang til utstyret. Avklar praktiske forhold på forhånd.

Etter kalibreringen

Bruk bildeprofilene slik de er avtalt, og ta vare på dokumentasjonen. Tilfeldige endringer i hvitbalanse, fargestyring eller gamma kan endre resultatet selv om profilen beholder samme navn.

Bytter du lerretsduk, endrer bildestørrelsen betydelig eller gjør større endringer i videokjeden, er det fornuftig å avklare behovet for en ny kontroll. Kalibrering kan korrigere bildeinnstillinger, men kan ikke fjerne romlys eller utvide projektorens fysiske kapasitet.

Finn riktig kalibrering for oppsettet ditt

Send oss informasjon om projektor, lerret og rom. Da kan vi hjelpe deg å velge kalibreringssted og bildeprofiler som passer bruken din.

Se videokalibrering Spør oss om ditt oppsett
