MINIGUIDE TIL MINIDSP

đŸŽ” Bruk eksisterende DAC og fĂ„ Dirac!
Har du allerede en high-end DAC i stereoanlegget ditt? Da kan du fremdeles fĂ„ fordelene med avansert romkorreksjon! Ved Ă„ bruke en digitalt basert miniDSP-enhet som Flex Digital eller SHD / SHD Studio, kan du sende det korrigerte signalet digitalt videre til DAC-en din – helt uten ny D/A-konvertering.

SHD & SHD Studio gir i tillegg noen fordeler over Flex Digital:

  • Intern samplingsfrekvens pĂ„ 96kHz ogsĂ„ med Dirac aktivert, gir bedre opplĂžsning og lavere fasefeil (48kHz pĂ„ Flex).
  • StĂžtte for Volumio med nettverksstreaming.
  • SHD har i tillegg analoge innganger for tilkobling av CD-spiller, platespiller o.l.

Valg av modell avhenger av ditt behov. UMIK-mikrofonen selges separat. Her er de viktigste forskjellene:

Vis/skjul miniDSP-oversikt
Modell Innganger Utganger DSP-type Dirac Live
✅ = ja
🔄 = TILLEGG		 Streaming FIR-taps Intern sampling
miniDSP SHD 2x analog (RCA/XLR) + TOSLINK + SPDIF + USB 4x analog (RCA/XLR) + 2x SPDIF 450 MHz SHARC ✅ (2 kanaler) ✅ Volumio 6144 96kHz
miniDSP SHD Studio AES/EBU + SPDIF + TOSLINK + USB 2x AES/EBU + 2x SPDIF 450 MHz SHARC ✅ (2 kanaler) ✅ Volumio 6144 96kHz
miniDSP FLEX HTX 8x analog + HDMI eARC + SPDIF + TOSLINK + USB 8x analog 400 MHz SHARC 🔄 (8 kanaler) ❌ 4096 48kHz
miniDSP FLEX Eight SPDIF + TOSLINK + USB + BT 8x analog (RCA) 400 MHz SHARC 🔄 (2 kanaler) ✅ Bluetooth 4096 96kHz*
miniDSP FLEX BALANSERT 2x analog (TRS) + TOSLINK + USB 4x analog (TRS) 400 MHz SHARC 🔄 (2 kanaler) ❌ 4096 48kHz
miniDSP FLEX Digital SPDIF + TOSLINK + USB + BT SPDIF + TOSLINK 400 MHz SHARC 🔄 (2 kanaler) ✅ Bluetooth 4096 96kHz*
miniDSP FLEX RCA 2x analog (RCA) + TOSLINK + USB 4x analog (RCA) 400 MHz SHARC 🔄 (2 kanaler) ❌ 4096 48kHz
miniDSP 2×4 HD 2x analog (RCA) + TOSLINK + USB 4x analog (RCA) 400 MHz SHARC 🔄 (2 kanaler) ❌ 4096 48kHz

* Flex Digital og Flex Eight har 96kHz intern samplingsfrekvens uten Dirac. Ved aktivering av Dirac Live reduseres dette til 48kHz. SHD og SHD Studio opererer pÄ 96kHz ogsÄ med Dirac aktivert.

đŸŽ›ïž Kom i gang med miniDSP – Rask Guide til Perfekt Lyd

MiniDSP-produktene gir deg kraftige muligheter for Ă„ optimalisere lyden i hjemmekinoen, stereoanlegget eller studioet ditt. Med stĂžtte for bĂ„de manuell tuning og automatisk romkorreksjon via Dirac Live, kan du enkelt lĂžfte lyden til nye hĂžyder – uansett ambisjonsnivĂ„!

🧠 Fþrst: Vil du bruke Dirac Live eller gjþre manuell oppsett?

MiniDSP kan brukes pÄ to hovedmÄter:

  • Med Dirac Live:
    ➔ Dirac Live overtar EQ, delefrekvenser (X-over), delay og gain basert pĂ„ mĂ„linger.
    ➔ Anbefales hvis du þnsker rask, automatisert og avansert optimalisering.

  • Uten Dirac Live (manuell oppsett):
    ➔ Du setter opp EQ, delefrekvenser, delay og gain manuelt ved hjelp av mĂ„leverktĂžy som REW (Room EQ Wizard) og en mĂ„lemikrofon.
    ➔ Anbefales hvis du vil ha full kontroll og skreddersydd lyd.

Merk:

  • miniDSP SHD og miniDSP SHD Studio leveres med Dirac Live inkludert.

  • PĂ„ miniDSP 2×4 HD og FLEX-modellene mĂ„ Dirac Live-lisens kjĂžpes separat.

⚡ Kom i gang – Steg for steg

1. Installer nĂždvendige programmer

  • Last ned riktig plugin for ditt miniDSP-produkt fra miniDSP.com.

  • Hvis du skal bruke Dirac Live, last ned ogsĂ„ Dirac Live-appen (finnes for bĂ„de Windows og Mac).

2. Koble miniDSP til PC/Mac

  • Bruk medfĂžlgende USB-kabel.

  • Åpne plugin-programvaren for Ă„ koble til og begynne oppsettet.

🔀 Videre oppsett – avhengig av metode

➔ Hvis du bruker Dirac Live:

  1. Start Dirac Live-applikasjonen.

  2. Koble til en kalibrert mÄlemikrofon (f.eks. miniDSP UMIK-1).

  3. FĂžlg veiviseren:

    • Velg mĂ„lepunkter i rommet.

    • MĂ„l frekvensresponsen.

    • Lag en Ăžnsket targetkurve (Dirac lager forslag, men du kan tilpasse).

  4. Last opp filteret direkte til miniDSP-enheten.

  5. Test og justér hvis Þnskelig.

🎯 Dirac optimaliserer automatisk bĂ„de frekvens- og tidsrespons for sĂžmlĂžs, naturlig lyd.

➔ Hvis du bruker manuell oppsett:

  1. Velg konfigurasjon i pluginen:

    • IIR-basert standardoppsett.

    • Eller FIR-basert avansert oppsett (hvis stĂžttet).

  2. MÄl rommet ditt med REW (Room EQ Wizard) og mÄlemikrofon.

  3. Lag EQ-innstillinger:

    • JustĂ©r manuelt med 10-bĂ„nds PEQ (Parametrisk EQ) pĂ„ inn- og utganger.

    • Eller lag FIR-filtre i REW, eksporter som .WAV, og importer i miniDSP.

  4. Sett opp delefrekvenser (X-over):

    • I Crossover-fanen i programvaren.

    • Velg passende filtertype (typisk Linkwitz-Riley 24dB/oktav for jevn overgang).

    • Sett f.eks. subwoofer til 80Hz low pass og hĂžyttalere til 80Hz high pass.

  5. Still inn delay og gain:

    • Delay for perfekt timing.

    • Gain for Ă„ unngĂ„ overstyring (hold nivĂ„er under 0dBFS).

  6. Lagre oppsettet til miniDSP-enheten.

đŸŽšïž Hvordan sette opp delefrekvens (X-over)

Delefrekvenser sÞrger for at riktige frekvenser gÄr til riktige enheter (f.eks. bass til subwoofer, mellomtoner og diskant til hÞyttalere).

Slik gjĂžr du det i miniDSP-programvaren:

  1. GĂ„ til Crossover-fanen.

  2. Velg filtertype (anbefalt: Linkwitz-Riley 24dB).

  3. Still inn delefrekvenser:

    • Subwoofer: Low Pass pĂ„ f.eks. 80Hz.

    • HĂžyttalere: High Pass pĂ„ f.eks. 80Hz.

  4. Finjustér etter mÄlinger om nÞdvendig.

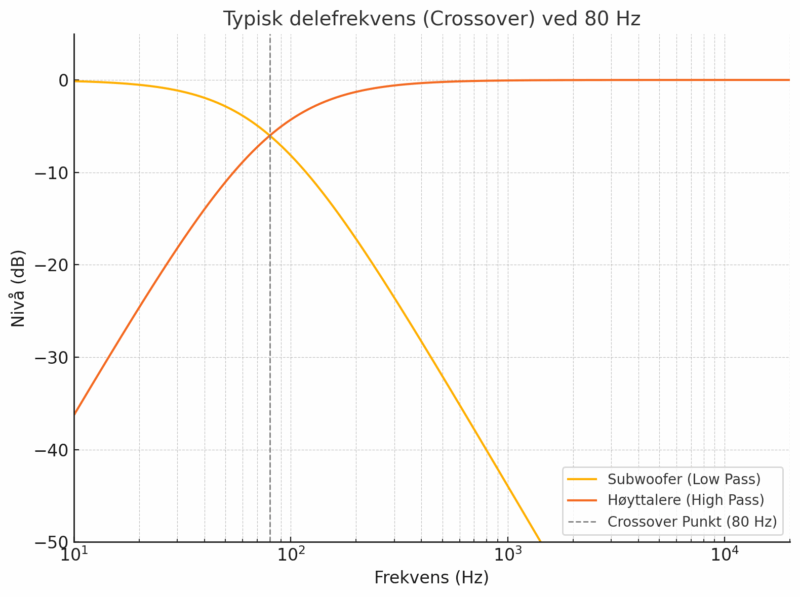

📈 Typisk crossover-kurve:

🔍 Hva er forskjellen pĂ„ FIR- og IIR-filtre?

  • IIR (Infinite Impulse Response):

    • Rask frekvenskorrigering.

    • Kan introdusere fasevridning.

  • FIR (Finite Impulse Response):

    • Korrigerer bĂ„de frekvens og fase presist.

    • Krever mer prosessorkraft og kan Ăžke latency / forsinkelse.

    • Spesielt krevende i lave frekvenser som krever flere taps samt introduserer mer latency / forsinkelse. Fungerer ofte best pĂ„ >300Hz, og gjerne i kombinasjon med IIR pĂ„ frekvenser under dette. Til korreksjon av subwoofer er det dermed som oftest mest hensiktsmessig Ă„ benytte standard IIR-filtre.



Type Fordel Ulempe
IIR Rask, effektiv Fasevridning
FIR Perfekt timing og fase Mer krevende

✅ Tips for optimal bruk

đŸŽšïž Riktig gainstruktur – unngĂ„ forvrengning og tap av dynamikk

En av de vanligste feilene ved oppsett av miniDSP (og generelt i lydsystemer) er feil gainstruktur. Dette kan fÞre til forvrengning, stÞy og dÄrlig utnyttelse av dynamikkomrÄdet.

💡 Hva er gainstruktur?

Gainstruktur handler om Ă„ sikre at signalnivĂ„ene er riktige gjennom hele signalkjeden – fra kilde (f.eks. streamer eller DAC) via miniDSP og videre til forsterker og hĂžyttalere.

đŸš« Vanlige feil:

  • Å ha for lavt innsignal, som gir mye stĂžy nĂ„r du mĂ„ kompensere med hĂžyt volum senere i kjeden.
  • Å ha for hĂžyt signalnivĂ„ inn, som klipper (forvrenger) input pĂ„ miniDSP eller overstyrer utgangen.
  • Bruke “boost” i EQ for Ă„ kompensere – dette spiser headroom og fĂžrer ofte til klipping.

✅ Slik gjþr du det riktig:

  • Start med Ă„ sette alle EQ-justeringer som cut heller enn boost. Hvis du trenger +6dB i bass, vurder Ă„ senke resten med -6dB i stedet.
  • Hold nivĂ„et i miniDSP under 0dBFS – aldri rĂždt i meters. Du kan sjekke dette i pluginen under “Levels”.
  • Bruk REW til Ă„ se etter clipping – unngĂ„ tydelige klippe-topper i responsen etter EQ.
  • Juster output gain per kanal slik at du ikke overbelaster inngangen pĂ„ forsterkeren eller receiveren.

🎧 Et godt justert system skal ha et sterkt, men ikke overstyrt signal gjennom hele kjeden – det gir deg bedre dynamikk, mindre stþy og bedre lydopplevelse.

  • Bruk Dirac Live hvis du Ăžnsker rask og helautomatisk romoptimalisering.

  • Bruk FIR pĂ„ kritiske hĂžyttalere om du setter opp manuelt.

  • Ikke overkompenser med EQ – plassering og akustikkbehandling er viktigst.

  • SĂžrg for riktig gainstruktur for Ă„ unngĂ„ forvrengning.

  • Lagre ofte underveis!

đŸŽ¶ miniDSP – Full kontroll pĂ„ lyden

Uansett om du gĂ„r for Dirac Live eller manuell justering, gir miniDSP deg profesjonelle verktĂžy for Ă„ fĂ„ lydopplevelsen akkurat slik du vil ha den – fra dyp bass til sĂžmlĂžs mellomtone og krystallklar diskant.

Med miniDSP er det du som styrer lyden! đŸŽ›ïžđŸŽ¶
