LM052 RGBW LED-kontroller med Zigbee og Hue

Beskrivelse

OEM · LM052

RGBW-styring med Zigbee og Hue

Samle farger, hvitt lys og dimming i et tilpasset oppsett.

LM052 er en Zigbee 3.0-kontroller med valgbare utganger for ulike LED-stripetyper. Med RGBW-stripen styrer du fargekanalene og den separate hvitkanalen via egnet gateway eller kompatibel RF-fjernkontroll.

Velg riktig oppsett Tekniske data

LM052 Zigbee 3.0 LED-kontroller med merkede klemmer

Zigbee 3.0gateway for appstyring

12–24 V DCinn- og utgangsspenning må passe stripen

RGBWegen modus for farger og hvitt

App og gateway

Koble til riktig smarthussystem

Produsenten oppgir støtte for Philips Hue Bridge og Samsung SmartThings Bridge. Tuya Smart Life brukes sammen med en egnet Tuya Zigbee-gateway. Appen alene erstatter ikke gatewayen.

Stemmestyring med Alexa eller Google Assistant forutsetter riktig gateway og tilknyttet tjeneste. Funksjoner og oppsett kan variere mellom systemene. Bridge, gateway og RF-fjernkontroll følger ikke automatisk med kontrolleren.

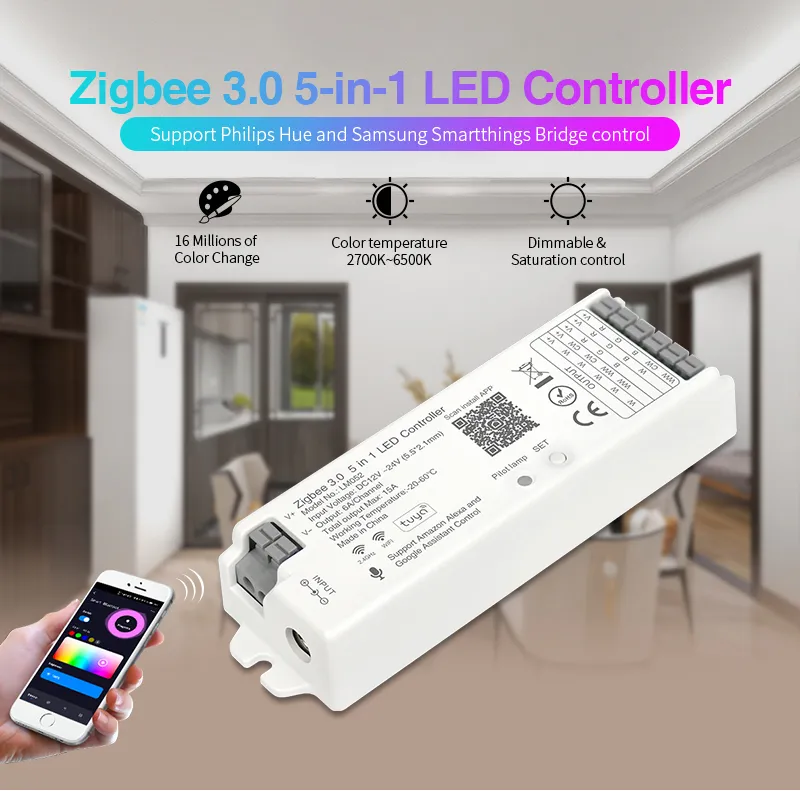

Oversikt over funksjoner for LM052 Zigbee-kontroller — Leverandørens oversikt for LM052. Funksjoner for justerbart hvitt krever riktig CCT- eller RGB+CCT-stripe.

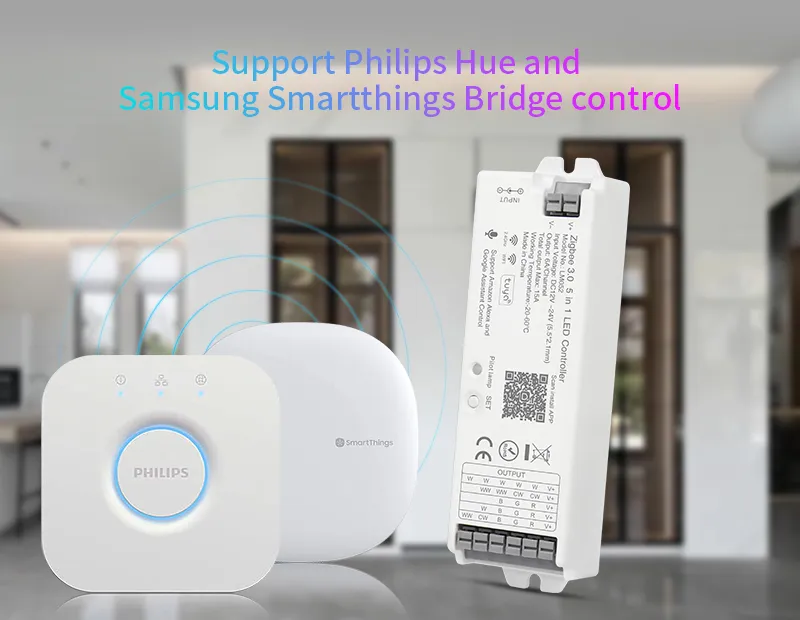

Philips Hue og SmartThings Bridge illustrert med LM052 — Produsenten oppgir disse gatewayalternativene; avbildede broer er separat utstyr.

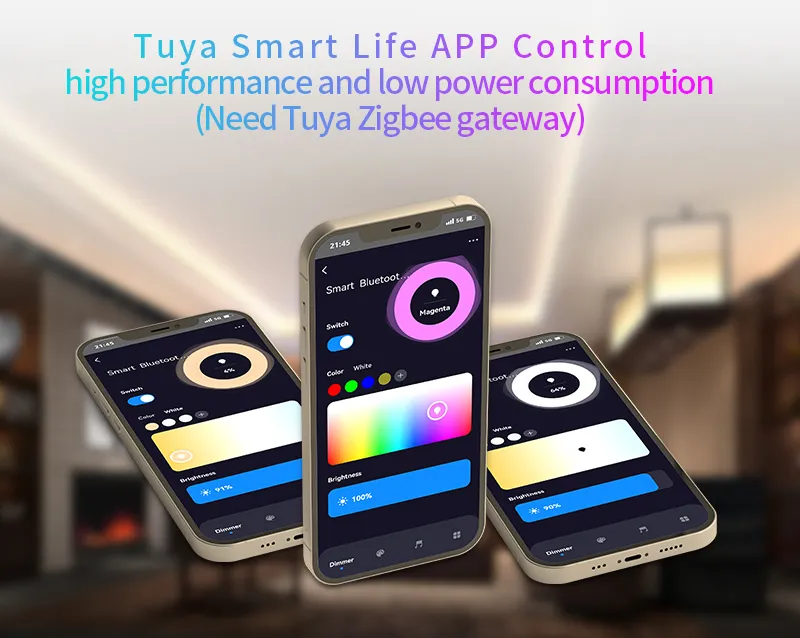

Tuya Smart Life med Zigbee-gateway — Tuya-appstyring krever en Tuya Zigbee-gateway. Mobilskjermbildene er illustrasjoner av appoppsettet.

Stemmestyring og nettjenester gjennom et komplett gatewayoppsett — Eksempelet viser tjenester gjennom gateway og nettverk. Tjenestetilgang og øvrig nettutstyr avklares for det valgte systemet.

Velg riktig utgang

RGBW og justerbart hvitt er ulike stripetyper

Kontrolleren kan settes opp for enfarget stripe, CCT, RGB, RGBW eller RGB+CCT. Utgangsmodusen og klemmene må tilpasses den tilkoblede stripen.

En RGBW-stripe har én egen hvit kanal med fast fargetemperatur. Justering mellom varmt og kjølig hvitt krever en stripe med separate varm- og kaldhvitkanaler. RGB-fargemiks alene gir ikke samme funksjon.

Lysstyrken kan dimmes. Det faktiske lysbildet og dimmeområdet påvirkes av stripen og styringssystemet.

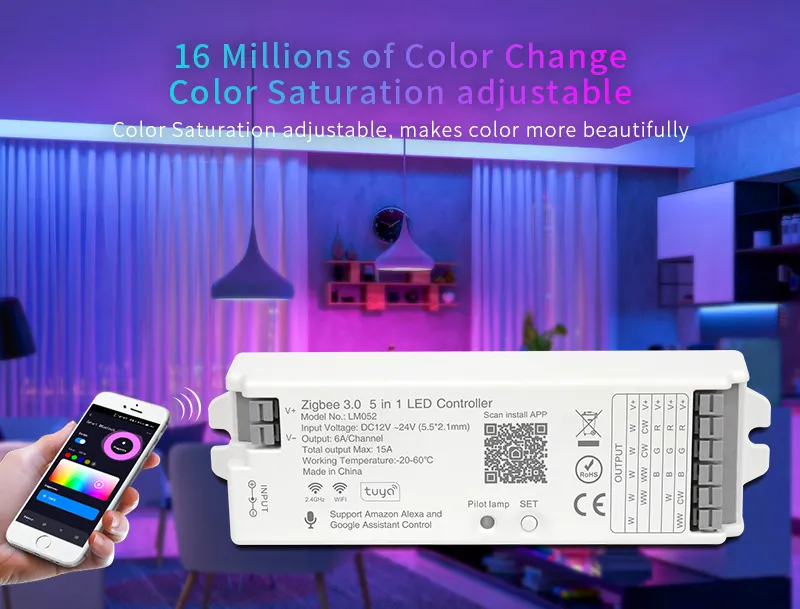

LM052 og illustrasjon av RGB-fargevalg — Farge- og metningsvalg med egnet RGB-basert stripe og styring.

Leverandørillustrasjon av dimming og nattlys — Illustrasjonen oppgir 1–100 % dimming. Resultatet avhenger av valgt stripe og styring; avbildet fjernkontroll er separat tilbehør.

Illustrasjon av varmt til kjølig hvitt lys — 2700–6500 K i figuren er et CCT-eksempel. Dette forutsetter passende CCT/RGB+CCT-stripe og er ikke fargetemperaturområdet til en vanlig RGBW-stripe.

Belastning og soner

Dimensjoner både totalen og hver kanal

LM052 er merket med maksimalt 6 A per kanal og 15 A totalt. Begge grensene må overholdes. Spenningen på strømforsyning, kontroller og stripe må samsvare; kontrolleren omformer ikke spenningen.

Produsenten beskriver RF-styring med kompatibel fjernkontroll og synkronisering mellom kontrollere. Felles fjernkontroll, samme dynamiske modus og samme hastighet er forutsetninger for den beskrevne synkroniseringen.

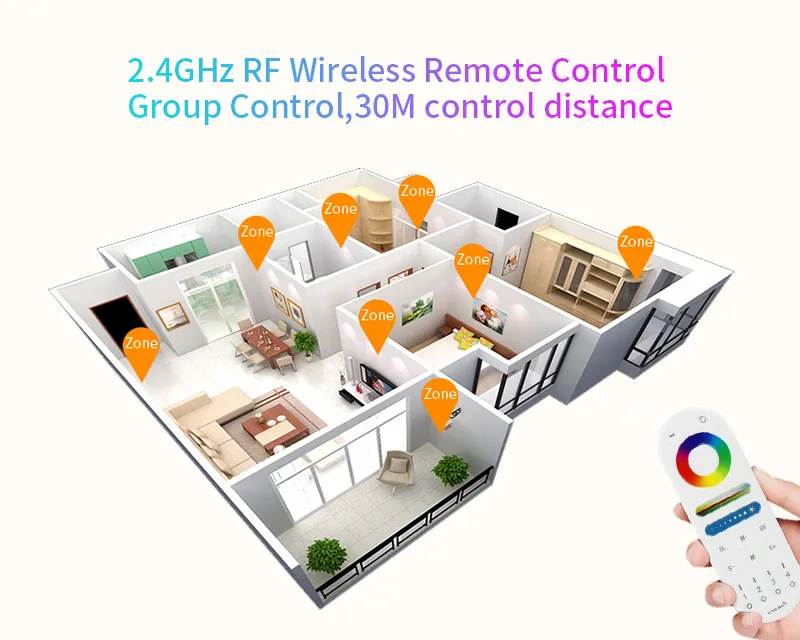

RF-fjernkontroller og gruppestyring for LM052 — Leverandøren oppgir opptil 30 m signalavstand. Faktisk dekning påvirkes av rom og hindringer; kompatibel fjernkontroll kjøpes separat.

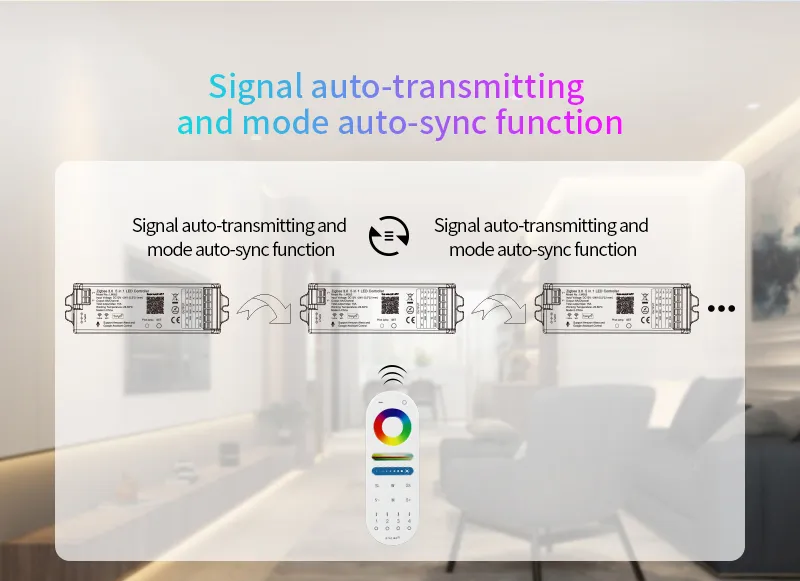

Illustrasjon av signaloverføring og synkronisering mellom kontrollere — Flere kontrollere vises i et felles RF-oppsett. Illustrasjonen er ikke et løfte om ubegrenset rekkevidde eller automatisk samspill med enhver kontroller.

Montering

Monter og velg modus før bruk

Gjør alle ledningstilkoblinger med strømforsyningen frakoblet. Rull ut og monter LED-stripen før strømmen slås på; en spenningssatt stripe skal aldri ligge på rullen.

Velg utgangsmodus for den faktiske stripen med SET-knappen. Produsentsiden beskriver langt trykk på SET i tre sekunder for paring, og korte trykk for valg av stripetype. Fullfør oppsettet i appen til valgt gateway. Følg merkingen og veiledningen som følger den leverte enheten.

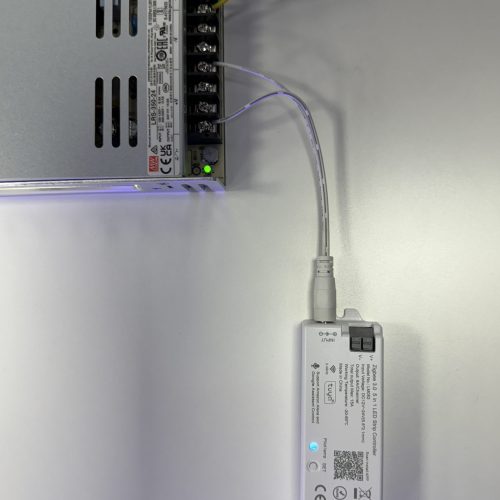

AVshops oppsett med 24 V strømforsyning og LM052-kontroller — AVshops komponentoppsett. Strømforsyning og kontroller selges separat fra stripen. All tilkobling skal gjøres uten spenning.

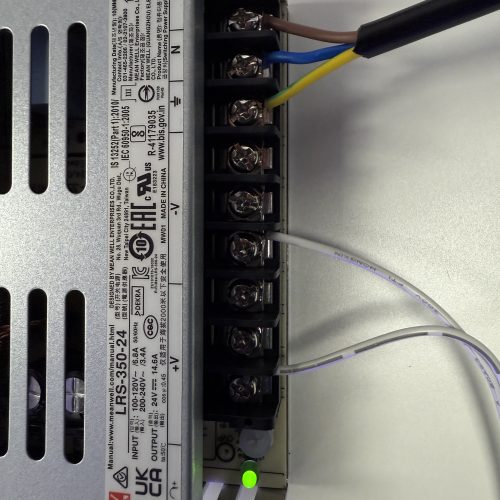

Merking og tilkoblinger på MEAN WELL LRS-350-24 — Fotoet viser LRS-350-24, merket 24 V og 14,6 A. Nettilkobling og nødvendig kapsling må håndteres av kvalifisert personell; se også modellens bruksbegrensninger.

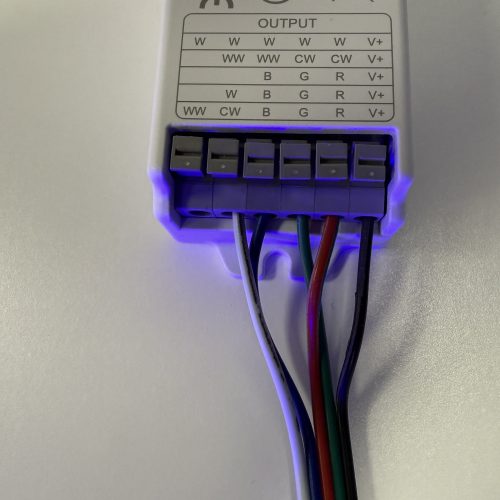

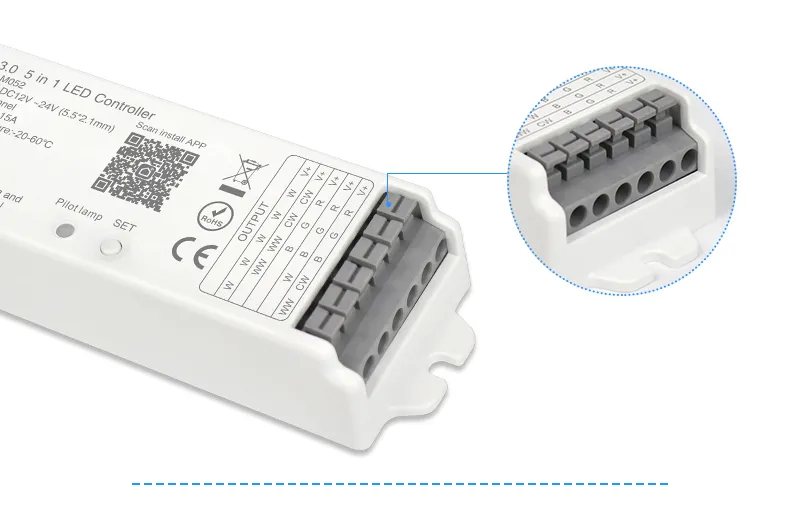

Utgangsklemmer på kontroller med RGBW-ledninger — RGBW bruker en felles plussleder og separate farge-/hvitkanaler. Følg merkingen på den aktuelle kontrolleren og stripen.

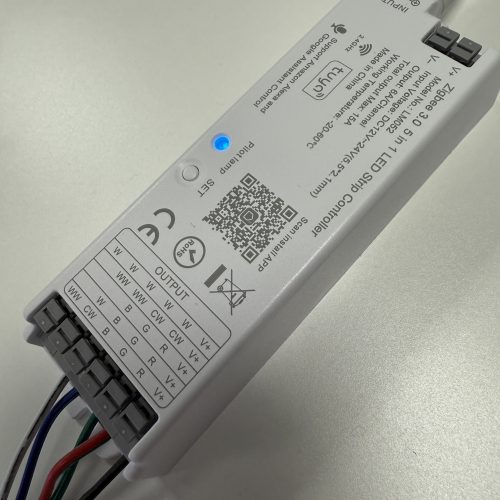

LM052-kontroller med SET-knapp og merkede utganger — Kontrollerens utgangsmodus må velges for den tilkoblede stripetypen. SET brukes ved oppsett; strømforsyningen skal være frakoblet under omkobling.

Produsentens modellside for LM052

Omtaler

Det er ingen omtaler ennå.

Bare innloggede kunder som har kjøpt dette produktet kan legge igjen en omtale.

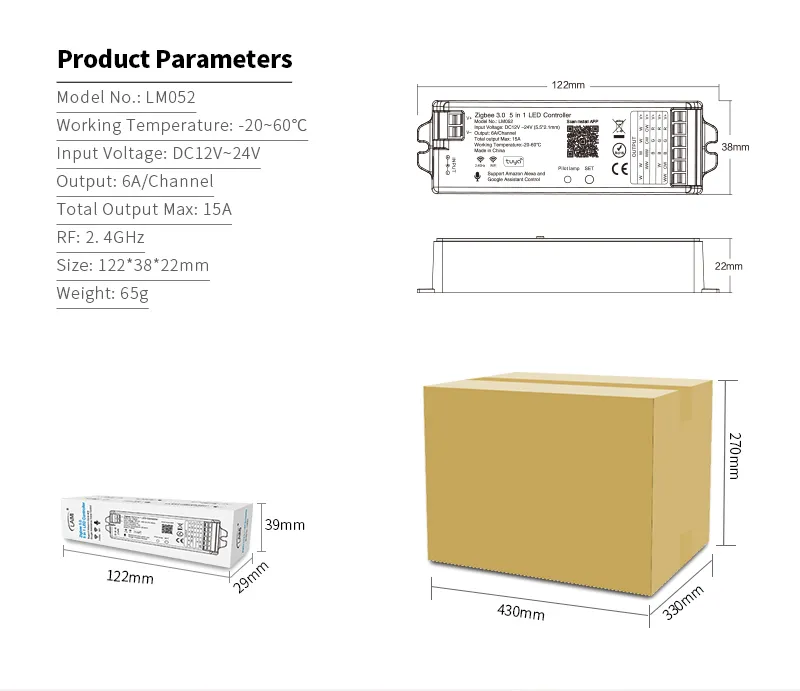

SPESIFIKASJONER

Tekniske data

LM052 – spesifikasjoner

Modell	LM052 – Zigbee 3.0 5-i-1 LED-kontroller
Spenning	12–24 V DC; inngangsspenning tilsvarer utgangsspenning
Utgangsmoduser	Enfarget, CCT, RGB, RGBW og RGB+CCT
Maksimal kanalstrøm	6 A per kanal
Maksimal samlet strøm	15 A totalt, samtidig som kanalgrensene overholdes
Appstyring	Zigbee-gateway kreves; produsenten oppgir Hue Bridge, SmartThings Bridge og Tuya Smart Life med egnet Tuya-gateway
RF-styring	2,4 GHz med kompatibel RF-fjernkontroll, separat tilbehør
Mål	122 × 38 × 22 mm
Vekt	65 g
Oppgitt arbeidstemperatur	−20 til +60 °C
Tilkoblinger	Skruløse lavspenningsklemmer og DC-kontakt 5,5 × 2,1 mm
Inkludert	LED-kontroller; stripe, strømforsyning og gateway velges separat
