Beskrivelse
UMIK-1 eller UMIK-2 målemikrofon kjøpes separat, og er nødvendig for å foreta automatisk Dirac-justering via SHD.
miniDSP SHD
Stereo-forforsterker, streamer, DAC og romkorreksjon i én enhet
SHD samler analoge og digitale kilder, Roon Ready-nettverksavspilling, Volumio, Dirac Live 3 og en fleksibel 2 inn / 4 ut DSP-plattform. Resultatet er et ryddig kontrollsenter for avanserte stereoanlegg, subwooferintegrasjon og aktive høyttalere.

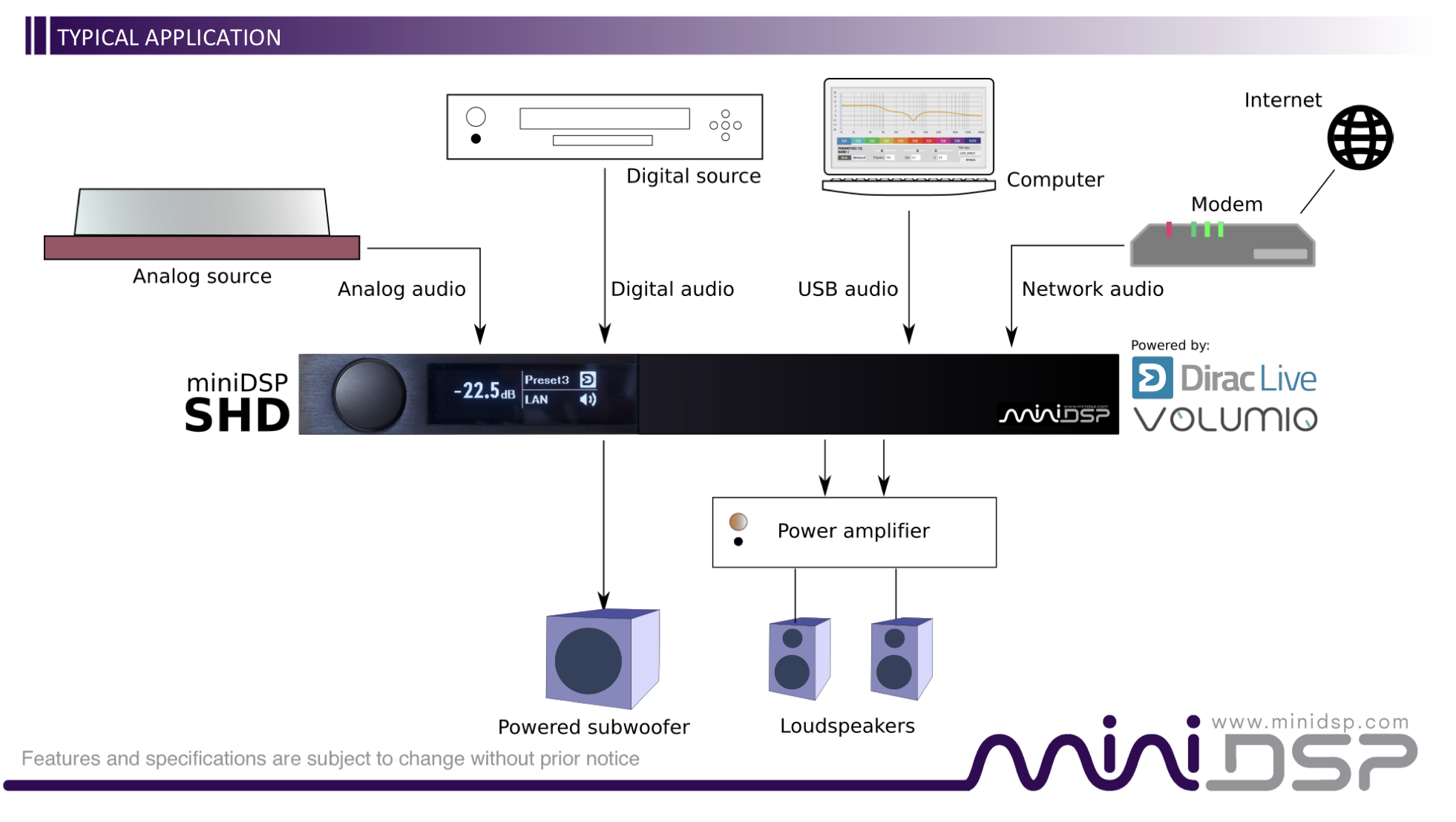

Én signalkjede – fra musikkilde til romtilpasset firekanals utgang
Velg én av de analoge, digitale, USB- eller nettverksbaserte stereokildene. SHD behandler venstre og høyre kanal med Dirac Live før signalet fordeles gjennom en 2 × 4-matrise. Dermed kan samme enhet fungere som vanlig stereoforforsterker, integrere én eller to subwoofere eller drive et toveis aktivt høyttalersystem.

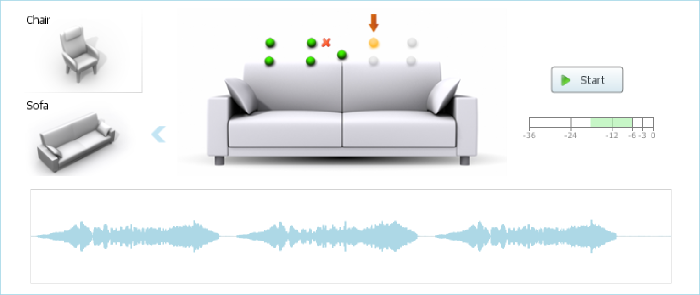

Dirac Live korrigerer både frekvens- og impulsrespons
Den medfølgende, enhetslåste Dirac Live 3.x-lisensen dekker stereo i fullfrekvensområdet 20 Hz–20 kHz. Målinger rundt lytteområdet brukes til å lage mixed-phase-filtre, mens du selv kan forme ønsket målkurve før filteret lagres i SHD.
Fire lokale profiler gjør det mulig å lagre ulike oppsett, for eksempel forskjellige målkurver, lytteområder eller kombinasjoner av hovedhøyttalere og subwoofere.
Fire utganger med individuell DSP
Etter den stereobaserte Dirac-behandlingen rutes eller mikses de to kanalene til fire utganger. Hver utgang kan deretter formes individuelt i miniDSP Device Console.
Koble hele stereoanlegget til samme prosessor

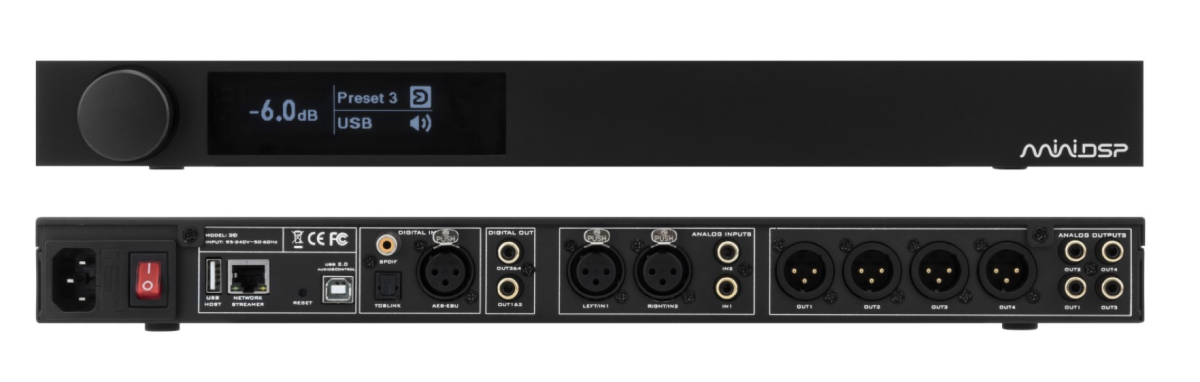

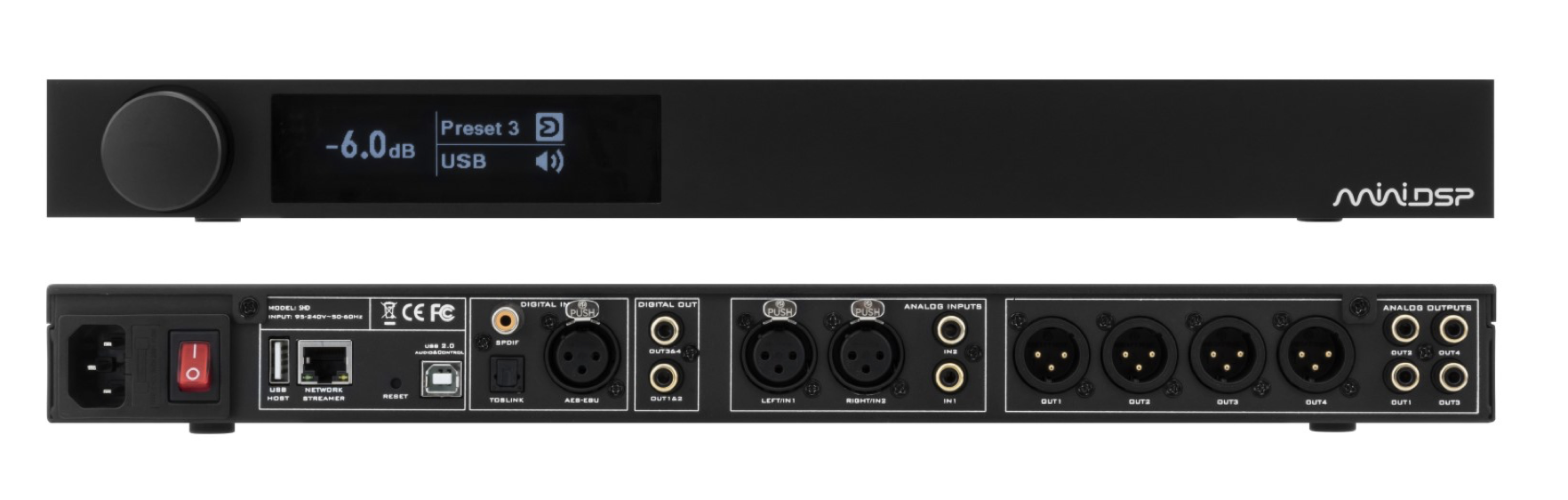

De balanserte XLR- og ubalanserte RCA-inngangene er separate stereokilder. På digitalsiden velger du mellom AES/EBU, koaksial SPDIF, optisk TOSLINK og asynkron USB Audio. Nettverksavspilling skjer via Gigabit Ethernet eller den medfølgende USB-Wi-Fi-adapteren.
- 2-kanals analog inn: XLR og RCA
- Digital inn: AES/EBU, koaksial SPDIF og TOSLINK
- USB Audio Class 2: stereo avspilling opptil 192 kHz
- 4 analoge utganger både på XLR og RCA
- 4 digitale utgangskanaler via 2 × koaksial SPDIF, fast 24-bit / 96 kHz
Fra egen musikkserver til strømmetjenester
SHD er sertifisert Roon Ready og kan brukes som nettverksendepunkt i et Roon-system. Roon-abonnement er ikke inkludert. Den innebygde, miniDSP-tilpassede Volumio 3-plattformen gir nettleserbasert tilgang til USB-lagring, nettverksmapper, DLNA, internettradio og støttede strømmetjenester.
Spotify krever Spotify Premium samt installasjon og autorisering av Volumio-pluginen. TIDAL og Qobuz krever egne abonnementer. Tilgjengelighet og påloggingsmetoder kan endres med tredjepartsprogramvare og tjenester.
Volum, inngang, profil og Dirac fra front eller fjernkontroll
OLED-displayet og dreiehjulet gir tilgang til de sentrale funksjonene. Etter førstegangsoppsett trenger du normalt ikke en datamaskin for avspilling og daglig betjening.

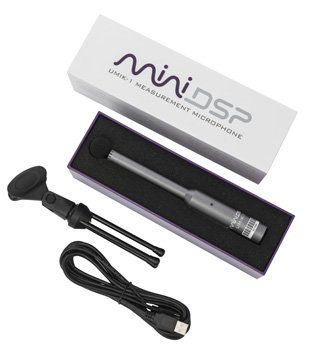

Dirac Live krever en kalibrert målemikrofon
UMIK-1 eller UMIK-2 brukes til målingene. For denne AVshop-produktkonfigurasjonen er målemikrofon oppgitt som separat tilbehør; velg derfor mikrofon i tillegg dersom du ikke allerede har en kompatibel, kalibrert USB-mikrofon.
Tekniske spesifikasjoner
| Produkttype | Stereo DSP-forforsterker, DAC, nettverksspiller og romkorreksjonsprosessor |
|---|---|
| DSP | Analog Devices SHARC ADSP21489 · 450 MHz · 32-bit flyttall |
| Intern samplingsfrekvens | 96 kHz |
| Signalarkitektur | Valgt stereokilde → stereo Dirac Live → 2 × 4 matrise → individuell DSP på fire utganger |
| Dirac Live | Dirac Live 3.x Room Correction · stereo · fullfrekvent 20 Hz–20 kHz · mixed-phase · lisens maskinvarelåst til SHD |
| Dirac Bass Control / ART | Ikke støttet |
| miniDSP-behandling | 2 × 4 matrise, 10-bånds parametrisk EQ per utgang, høypass/lavpass opptil 48 dB/oktav, delay, gain, mute og kompressor/limiter |
| Analoge innganger | 1 × stereo RCA og 1 × stereo XLR · separate, valgbare kilder |
| Analog inngangsnivå / impedans | RCA: maks 2 Vrms / 47 kΩ · XLR: maks 4 Vrms / 48 kΩ |
| Digitale innganger | 1 × AES/EBU, 1 × koaksial SPDIF, 1 × optisk TOSLINK · ASRC · vanlige samplingsfrekvenser opptil 216 kHz |
| USB Audio | XMOS asynkron USB Audio Class 2 · stereo PCM 44,1–192 kHz inn · fire prosesserte opptakskanaler tilbake til datamaskin |
| Analoge utganger | 4 × RCA og 4 × balansert XLR · samme fire DSP-kanaler |
| Analogt utgangsnivå / impedans | RCA: 2 Vrms fullskala / 100 Ω · XLR: 4 Vrms fullskala / 200 Ω |
| ADC / DAC | 32-bit AKM AK5574 ADC / 32-bit AKM AK4490EQ DAC |
| Dokumentert analog ytelse, balansert | 120 dB dynamikkområde · 0,0003 % THD+N for balansert A/D og digital-til-balansert analog signalvei |
| Digitale utganger | 2 × koaksial SPDIF · fire kanaler som to stereopar · 24-bit / 96 kHz |
| Nettverksavspilling | Roon Ready · miniDSP-tilpasset Volumio 3 · Gigabit Ethernet · USB Host for lagring eller medfølgende 2,4 GHz Wi-Fi-adapter |
| Nettverkssamplingsfrekvens | Opptil 192 kHz |
| Profiler | 4 lokalt lagrede forhåndsinnstillinger |
| Betjening | OLED-display, dreie-/trykknapp, medfølgende IR-fjernkontroll og støtte for tredjeparts IR-koder |
| Strømforsyning | Integrert universal strømforsyning · 90–240 V AC · IEC-tilkobling |

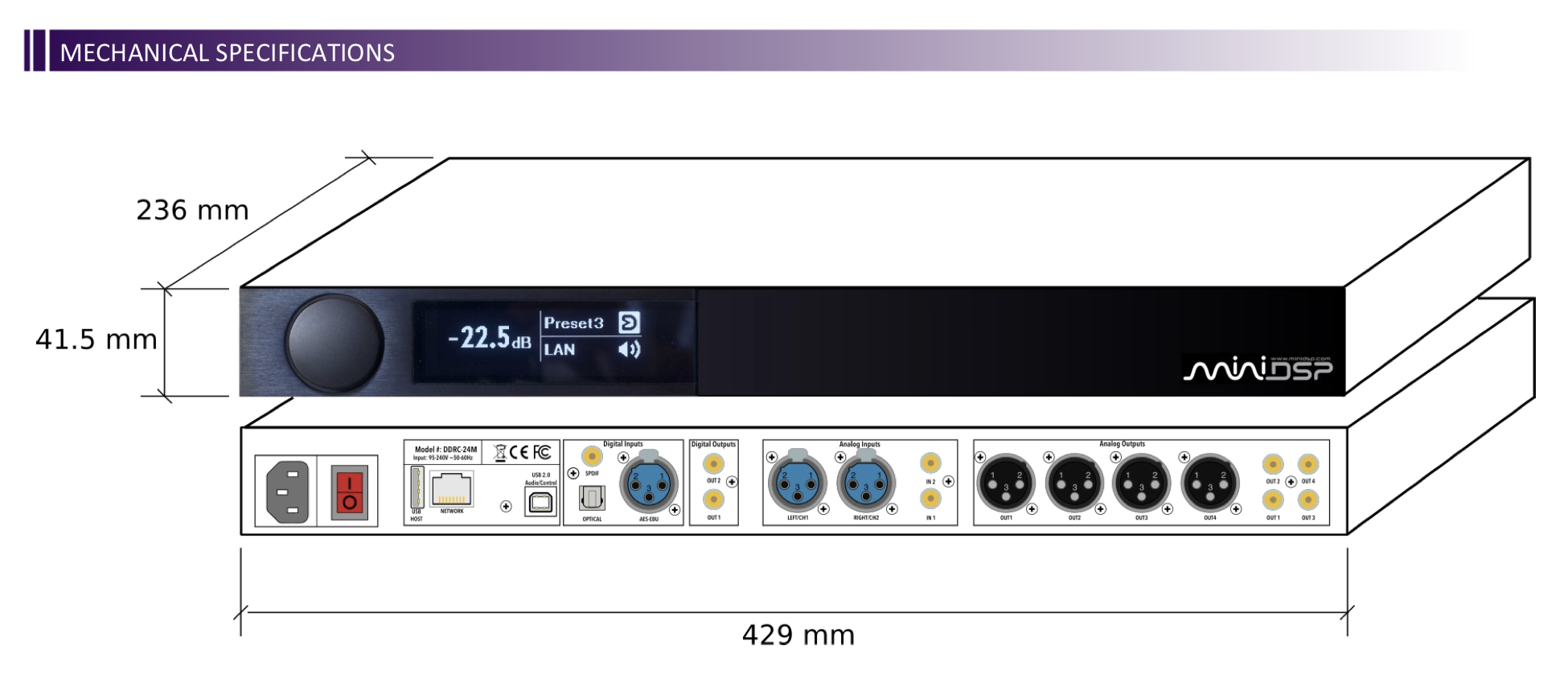

| Mål (H × B × D) | 41,5 × 429 × 236 mm · standard 1U-bredde |
| Fraktdata hos AVshop | Oppført fraktvekt 5,5 kg · pakkemål 53 × 39 × 15 cm (ikke produktets nettovekt eller yttermål) |
Spesifikasjonene gjelder fullbredde miniDSP SHD, ikke den kompakte SHD Studio. Strømmetjenester og tredjepartsprogramvare kan kreve egne kontoer, abonnementer eller programtillegg.
📄 Produktark og brukermanual
Les dokumentasjonen før routing, delefiltre og utgangsnivåer konfigureres. Feil DSP-oppsett kan skade høyttalere eller drivelementer.
Se grensesnitt og funksjoner
Bygg stereoanlegget rundt én fleksibel DSP-plattform
SHD kombinerer fullfrekvent Dirac Live, Roon Ready- og Volumio-avspilling, påkostet analogkonvertering og fire fritt konfigurerbare utganger i et ryddig 1U-chassis.
