HDfury 8K VRROOM
Samle kildene. Fordel bilde og lyd.

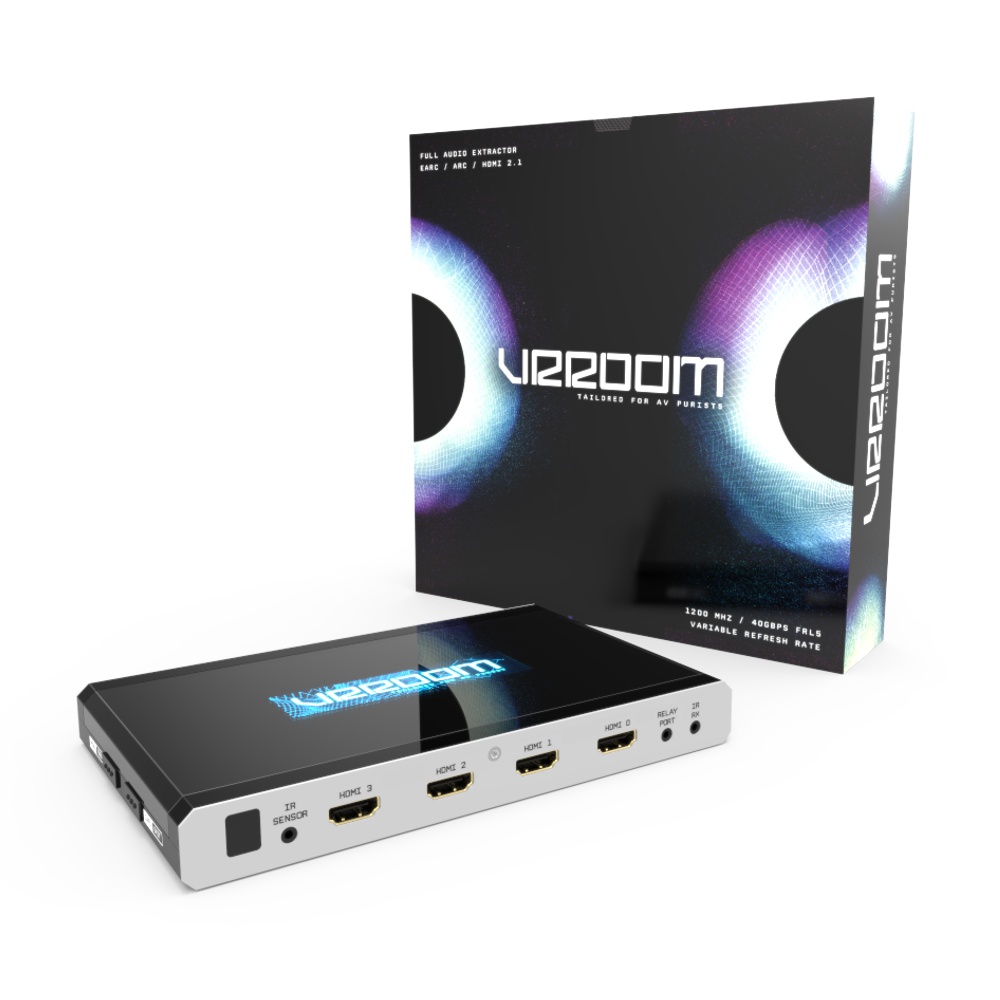

VRROOM samler fire HDMI-kilder og gir deg to bildeutganger, en egen HDMI-lydutgang og en ARC/eARC-utgang. Bruk den som knutepunkt mellom spillkonsoller, mediespillere, TV, projektor og lydanlegg med ulike HDMI-egenskaper.
Et felles knutepunkt for kino og gaming
En receiver uten de nødvendige videofunksjonene kan fortsatt ha mye å gi på lydsiden. VRROOM lar bildesignalet gå til skjermen mens receiveren får en egen HDMI-forbindelse med lyd. Den separate eARC-utgangen gir også en tilkoblingsvei til kompatible lydplanker.
Velg signalvei etter utstyret
Film og spill på hovedskjermen
Bruk 40 Gbps splitter-/switchmodus til støttede 4K120- og 8K-signaler.
TV og projektor
I matrisemodus kan to ulike kilder fordeles til de to bildeutgangene innen 18 Gbps.
HDMI-receiver eller eARC-lydplanke
Velg dedikert HDMI-lydutgang eller ARC/eARC-utgangen etter hvilken tilkobling lydanlegget trenger.
Styr oppsettet fra nettleseren
Koble VRROOM til lokalnettet med Ethernet. Den innebygde webserveren gir tilgang til inngangsvalg, EDID og signalinformasjon fra PC, nettbrett eller mobil på samme nett. OLED, skjermvisning, IR og RS232 gir flere måter å følge med og styre anlegget på.
OPPSETTSGUIDE · HDFURY VRROOM
LLDV-oppsett steg for steg
Bruk en kompatibel spiller til å sende Low Latency Dolby Vision til en HDR-projektor eller TV. Her finner du den tidligere oppskriften med forklaring til alle markeringene i bildene.
Før du starter
Du trenger en kilde som kan sende LLDV, en HDR-kompatibel projektor eller TV og HDMI-kabler som håndterer signalet. Koble HDfury til lokalnettet med Ethernet, og åpne IP-adressen fra enhetens display i nettleseren på samme nettverk. Kontroller at firmware har menyvalgene nedenfor.
Det er spilleren som utfører Dolby Vision-tone mapping. HDfury presenterer skjermens egenskaper for spilleren og legger til HDR-signalering. Projektoren viser resultatet i HDR-modus; den får ikke innebygd Dolby Vision-støtte.
Bildene viser det tidligere VRROOM-grensesnittet. Menyplassering og enkelte navn kan variere med firmware.

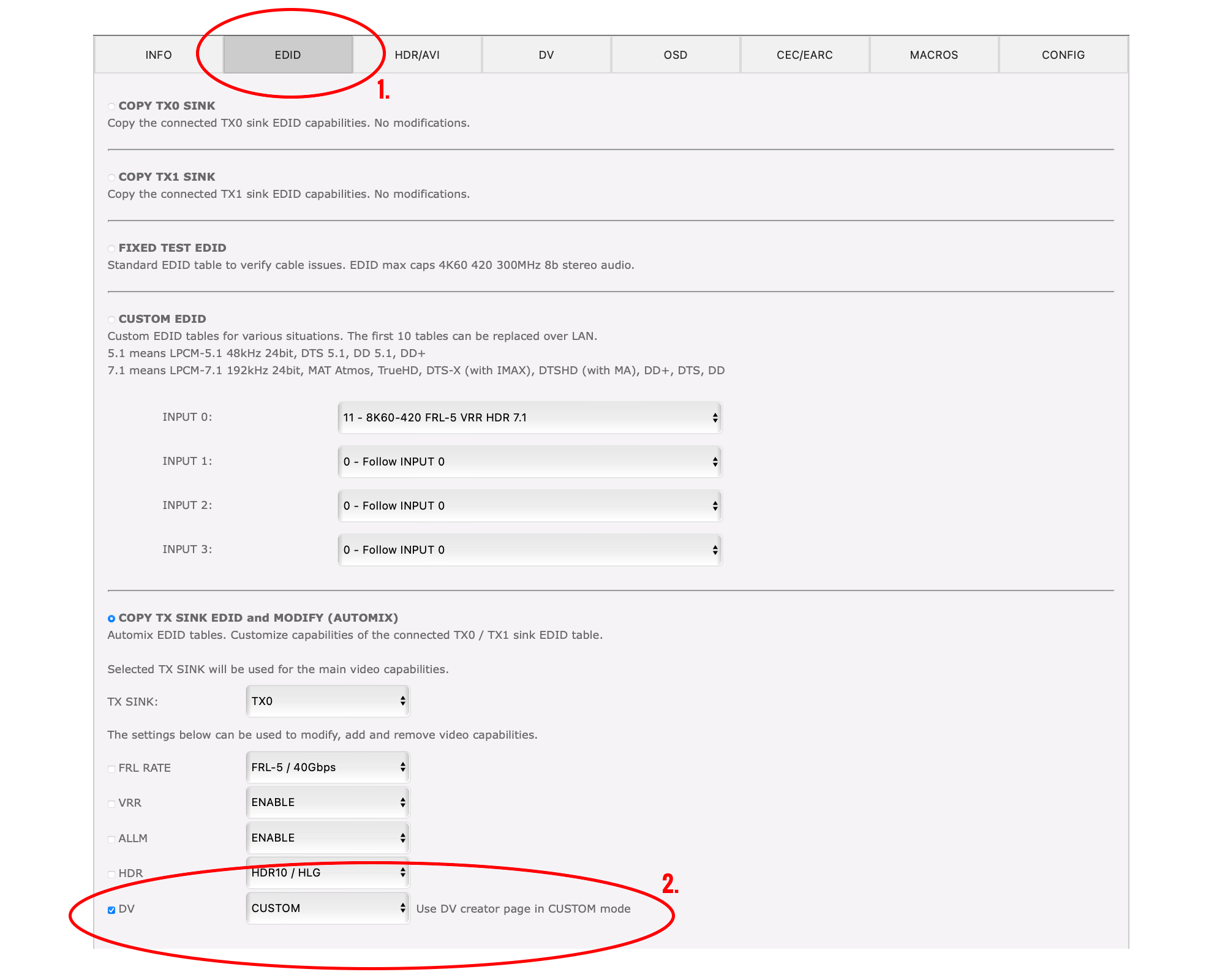

MARKERING 1–2
1. Gjør LLDV tilgjengelig for kilden
Åpne EDID og velg COPY TX SINK EDID and MODIFY (AUTOMIX). Under TX SINK velger du utgangen projektoren eller TV-en er koblet til, normalt TX0. Huk av DV og velg CUSTOM. Dermed bruker kilden Dolby Vision-datablokken du lager i siste steg.
I bildet er AUTOMIX valgt. Oppføringen «11 – 8K60 …» under CUSTOM EDID høyere oppe er ikke aktiv og skal ikke velges for denne oppskriften. La øvrige video- og lydvalg følge utstyret som faktisk er tilkoblet.

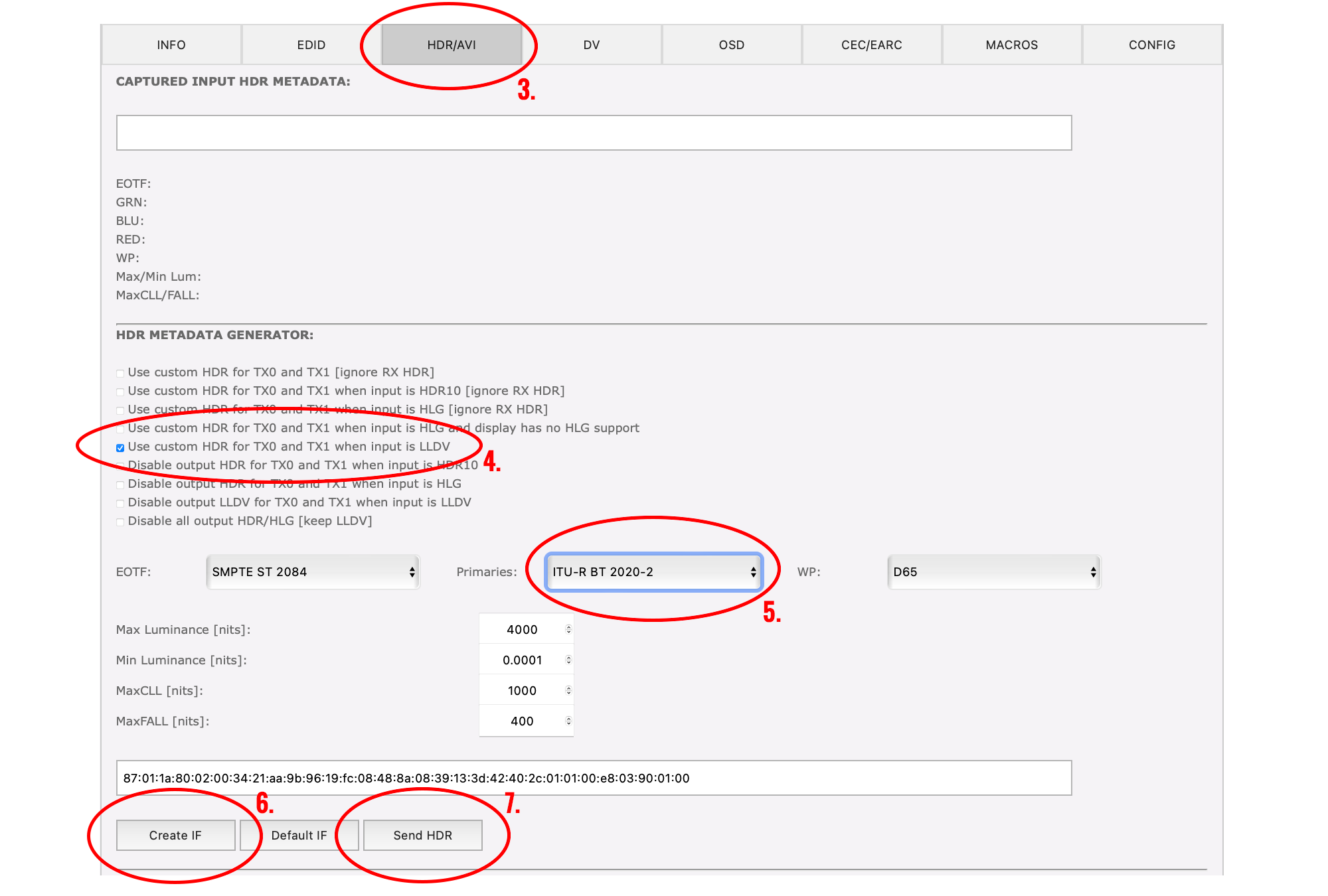

MARKERING 3–7
2. Aktiver HDR når kilden sender LLDV
Åpne HDR/AVI. Huk av Use custom HDR for TX0 and TX1 when input is LLDV. Da sendes HDR-metadata når inngangssignalet er LLDV. Bruk dette betingede valget, slik at vanlig SDR-avspilling ikke tvinges over i HDR.
Velg EOTF: SMPTE ST 2084, Primaries: ITU-R BT 2020-2 og WP: D65. I den opprinnelige oppskriften er de øvrige verdiene Max Luminance: 4000, Min Luminance: 0.0001, MaxCLL: 1000 og MaxFALL: 400. Trykk Create IF, deretter Send HDR.
Disse tallene er statisk HDR-metadata som sendes til projektoren, og er referanseverdiene fra bildene. 4000 nits her beskriver ikke projektorens faktiske lysstyrke og skal ikke forveksles med DV-fanens verdi i neste steg. Projektorens bruk av metadata varierer med modell og HDR-innstillinger.

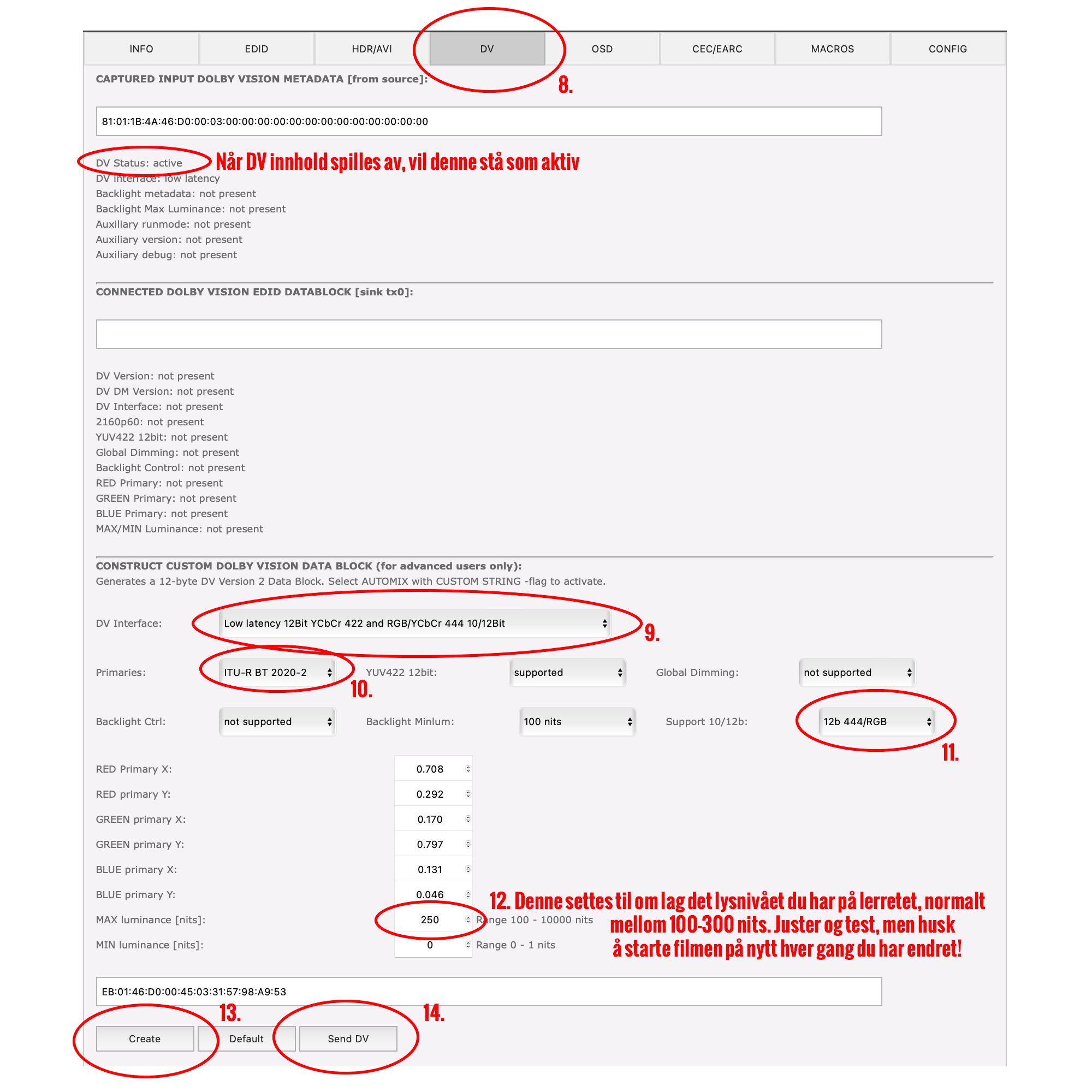

MARKERING 8–14
3. Lag og lagre Dolby Vision-datablokken
Åpne DV. Under Construct Custom Dolby Vision Data Block velger du Low latency 12Bit YCbCr 422 and RGB/YCbCr 444 10/12Bit, som vist. Sett Primaries: ITU-R BT 2020-2, YUV422 12bit: supported og Support 10/12b: 12b 444/RGB. Bildet bruker not supported for både Global Dimming og Backlight Ctrl.
Bildets MAX luminance: 250 nits og MIN luminance: 0 gjenskaper det tidligere eksempelet. DV-verdien forteller spilleren hvilket lysnivå den skal ta hensyn til ved tone mapping. 250 nits er et utgangspunkt, ikke en universell innstilling. Også bildets omtale av 100–300 nits må leses som et eksempel. Tilpass i samspill med projektorens HDR-kurve, og kontroller både mørke partier og lyse detaljer.
Trykk Create, deretter Send DV. Start kilden eller avspillingen på nytt etter endringer; enkelte kilder krever en ny Dolby Vision-test. Valgene annonserer støtte til kilden, men det faktiske HDMI-formatet må fortsatt passe hele signalkjeden.
Kontroller at oppsettet virker
Aktiver Dolby Vision/LLDV på kilden og spill kjent Dolby Vision-innhold. HDfury skal vise LLDV, og DV-fanen skal rapportere DV Status: active og DV Interface: low latency. Projektoren skal bruke HDR/PQ og en BT.2020-profil. Velg riktig HDR-modus manuelt hvis den ikke skifter automatisk.
Hvis DV-justeringene ikke gir utslag, kontroller AUTOMIX og CUSTOM/CUSTOM STRING, lagre og restart kilden. Ved rødstikk eller overdrevne farger kontrollerer du BT.2020 i både DV-oppsettet og projektoren. Resultatet avhenger av utstyr og innstillinger; sammenlign gjerne med projektorens vanlige HDR-oppsett.
Mer informasjon fra produsenten: VRROOM-manual · Vertex2-support og firmware · HDfurys forklaring av LLDV.
Planlegg utgangene før du kobler til

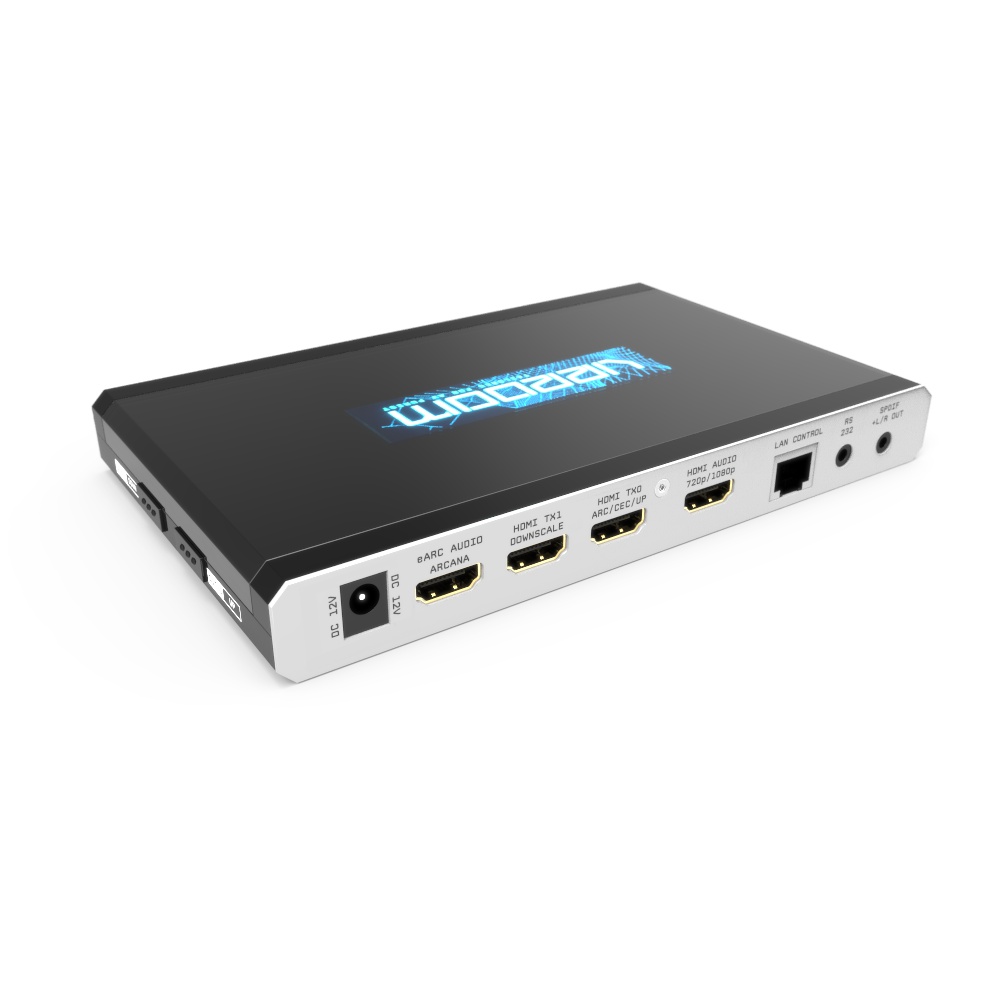

- Koble kildene til HDMI-inngangene og hovedskjermen til TX0. Bruk TX1 til sekundærskjermen.
- Koble HDMI AUDIO OUT til receiverens HDMI-inngang, eller eARC OUT til kompatibelt ARC/eARC-lydutstyr.
- Velg driftsmodus og EDID. For HDMI VRR må kilde og skjerm støtte VRR over HDMI 2.1 FRL.
VRROOM er ikke en fri 4×2-matrise for to samtidige 40 Gbps-signaler. Full 4×2-matrise er spesifisert til 18 Gbps. For 40 Gbps brukes splitter-/switchmodus, mens en egen kombinasjonsmodus kan håndtere én FRL5-forbindelse og én TMDS-forbindelse.
Passer 8K VRROOM i ditt oppsett?
Oppgi modellene på kilde, skjerm og lydanlegg, samt hvilket signal du vil bruke. Da kan vi hjelpe deg med valg av tilkobling og HDfury-modell.
